充電式圧着機 E-PEW12

バッテリー式コードレスで圧着作業が楽になります

充電式圧着機/E-PEW12

ダイナミックD-3用圧着ダイス装着時

Rennsteig(レンシュタイグ)：ドイツ正規代理店

充電式圧着機

E-PEW12

特長

手動圧着工具PEW12シリーズ圧着ダイスの殆どを装着可能で、様々な端子の圧着を行える汎用タイプです。
充電(バッテリー)式のコードレスですので、どこでも作業が可能。
大容量タイプの交換用充電池(4Ah)を同梱。交換も工具を使わず、すぐに交換可。
クリンプハイト調節ダイヤルで、精密かつ確実に圧着。
国際規格 DIN IEC 60352-2準拠(～10sq)のドイツ製の充電式圧着機です。
圧着完了後、自動的にスタート位置に戻りますので、効率よく作業が行えます。
電池残量や過負荷警告をLEDで表示します。
圧着途中で中断可能な緊急解除ボタン付きです。
油圧を使用しない為、メンテナンスが殆ど不要です。
フル充電30分で可能な圧着回数は約220回。(充電池2Ah、10sq端子圧着時の標準回数)
暗い場所でも端子を圧着ダイスにセットしやすい手元灯付き。

仕様

製品名	充電式圧着機
型式	E-PEW12
外形寸法	L270 × H140 mm (充電池装着時)
重量	2kg (充電池装着時)
圧着能力	PEW12シリーズ各ダイスにより異なる
対応端子	PEW12シリーズ各ダイスにより異なる
圧着力	11kN
充電能力	フル充電時間30分で約220回圧着 (充電池2Ah)
サイクルタイム	約2秒
LED表示	過負荷警告、電池残量(4段階)
機能	クリンプハイト調節ダイヤル、ラチェット緊急解除、手元灯
付属品	リチウムイオン充電池2個 (2Ah、4Ah) 充電器 (PSE対応) スタンド (卓上で使用する際に便利) 六角レンチ (圧着ダイス交換時に使用) キャリーケース

※PEW12シリーズは、型式がPEW12.●●と記載されています。(例：PEW12.50、PEW12.768、PEW12.570)
※御見積り依頼の際は、圧着ダイスの型式も合わせて記載をお願い致します。

動画

対応ダイス例

下記のダイス以外にも様々なダイスがございます。
詳しくはお問い合わせ下さい。

ダイナミック端子D-3 M・L用圧着ダイス

PEW12.768 圧着ダイス

ダイナミック端子
D-3 M (メス：175217・オス：175288)
D-3 L (メス：175218・オス：175289)

ダイナミック端子D-5 S・M用圧着ダイス

PEW12.767 圧着ダイス

ダイナミック端子
D-5 S (メス：316040・オス：917804)
D-5 M (メス：316041・オス：917805)

ファストン187・250、ギボシ用圧着ダイス

PEW12.50 圧着ダイス

ファストン187・250、ギボシ用
0.5sq～6sq

ファストン110・187・250、ギボシ端子(AVSS電線・AVS電線)用圧着ダイス

PEW12.50-4 圧着ダイス

ファストン110・187・250、ギボシ端子
AVSS電線・AVS電線用

ダイナミック端子D-3 2L・3L用圧着ダイス

PEW12.765 圧着ダイス

ダイナミック端子
D-3 2L (メス：917511・オス：917512)
D-3 3L (メス：353717・オス：353718)

ダイナミック端子D-1(M・L)・D-2(S・M)用圧着ダイス

PEW12.766 圧着ダイス

ダイナミック端子
D-1 M・L
D-2 S・M

ファストン110・187用圧着ダイス

PEW12.45圧着ダイス

ファストン110・187シリーズ
0.1sq～2.5sq

ダイナミック端子D-4 L用圧着ダイス

PEW12.1703 圧着ダイス

ダイナミック端子
D-4 L

住友電装防水端子用圧着ダイス

PEW12.397圧着ダイス

住友電装防水端子
端子：1500-0110/0106
防水シール：7160-8234・7165-0385等

TycoMQS防水端子用圧着ダイス

PEW12.813 圧着ダイス

TycoMQS防水端子
メス：965906　オス：965908・965909
防水シール：967067

ダイナミック端子D-4 M用圧着ダイス

PEW12.1704 圧着ダイス

ダイナミック端子
D-4 M

MC4 オス・メス用圧着ダイス

PEW12.570 ダイス圧着ダイス

ソーラーコネクタ
MC4 オス・メス用

メイテンロック端子用圧着ダイス

PEW12.746 圧着ダイス

メイテンロック端子
350689、350550、350690、350547

MC3 オス・メス用圧着ダイス

PEW12.194 圧着ダイス

ソーラーコネクタ
MC3 オス・メス用

裸端子用圧着ダイス

PEW12.32 圧着ダイス

裸端子用
0.5sq～10sq

フェルール用圧着ダイス

PEW12.91 圧着ダイス

フェルール用
0.5sq～10sq

※写真をクリックすると各圧着工具の詳細ページへ移動します。

外観

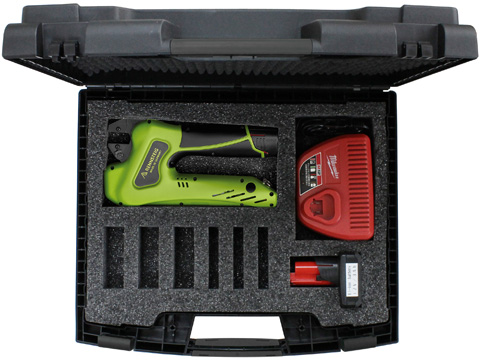

ケース収納時

ケース収納時

持ち運びしやすい収納ケース

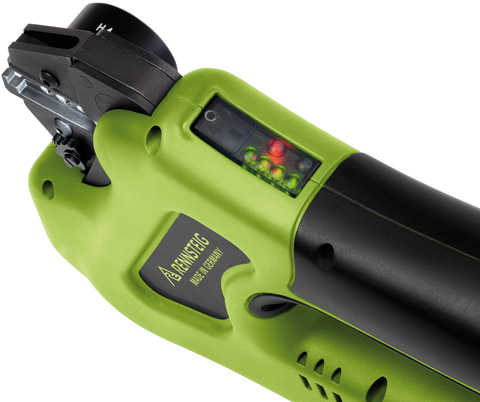

LED表示

LED表示

電池残量や過負荷警告をLEDで表示

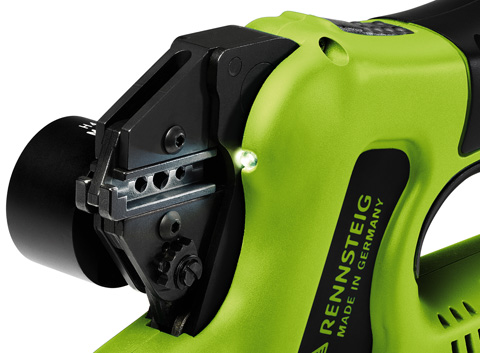

手元灯付き

手元灯付き

暗くて見にくい場所でも圧着が行えます

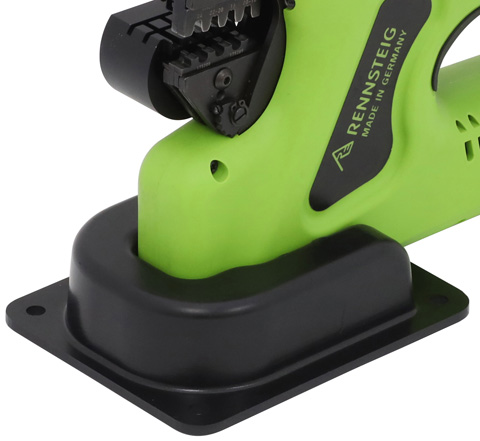

専用スタンド

専用スタンド付き

卓上でも作業がしやすくなります

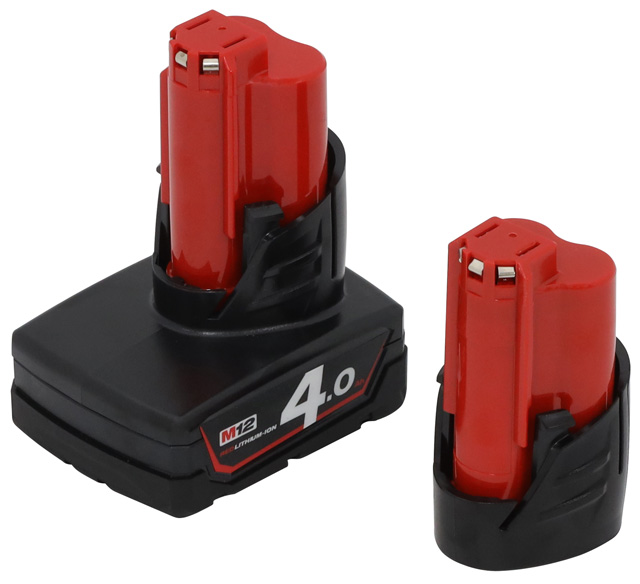

バッテリー

バッテリー2個付属 (2Ah・4Ah)

うれしい大容量バッテリー付き

※拡大図は、写真をクリックして下さい。
