ユニバーサルメイテンロック端子圧着工具 PEW12.746
ユニバーサル・メイテンロックのピンやソケットを"垂直"圧着
 |
 ユニバーサルメイテンロック端子圧着工具
PEW12.746 |
特長
- タイコエレクトロニクス社のユニバーサルメイテンロック端子のピンやソケットを圧着。
- 圧着ダイスは4サイズに対応。他のダイスに交換もできます。
- 国際規格 DIN IEC 60352-2に準拠。
- 垂直式に端子を圧着するので、従来のワニ口式と比べ、約70%の力で圧着が可能。
- グリップは、握りやすく滑りにくい様に、二重構造になっています。
- ドイツ製垂直式のオリジナル圧着工具で頑丈・長寿命。
仕様
| 製品名 | ユニバーサルメイテンロック端子圧着工具 | |
| 型式 | PEW12.746 | |
| 製造元 |  Rennsteig (レンシュタイク)：ドイツ |
|
| 外形寸法 | L200mm | |
| 重量 | 620g | |
| 対応端子 | ユニバーサルメイテンロック端子 | |
| 端子形状 |  (写真は、350550) |
|
| 圧着能力 | 0.2sq〜2sq | |
| 圧着ダイス | 4サイズ (0.2sq〜0.35sq、0.5sq〜0.8sq、0.5sq〜1sq、1.5sq〜2sq) |
|
| 適合端子 | オス(ピン) | メス(ソケット) |
| 350690 (0.2sq〜0.35sq、0.5sq〜0.8sq) |
350689 (0.2sq〜0.35sq、0.5sq〜0.8sq) |
|
| 350547 (0.5sq〜1sq、1.5sq〜2sq) |
350550 (0.5sq〜1sq、1.5sq〜2sq) |
|
| 圧着形状 |  |
|
| 機能 | クリンプハイト調節ダイヤル、ラチェット緊急解除 | |
※端子メーカーの保証が必要な場合、端子メーカー指定工具の使用を推奨します。
外観

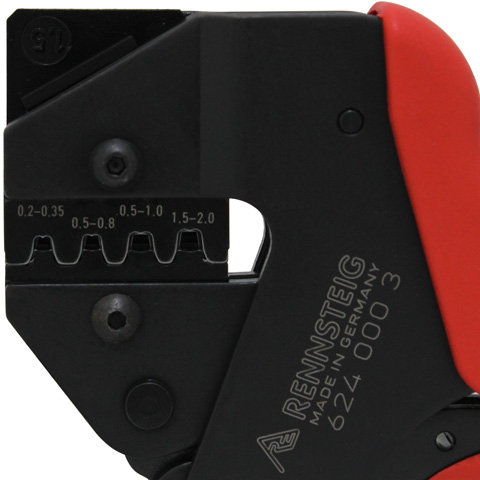

ダイス部

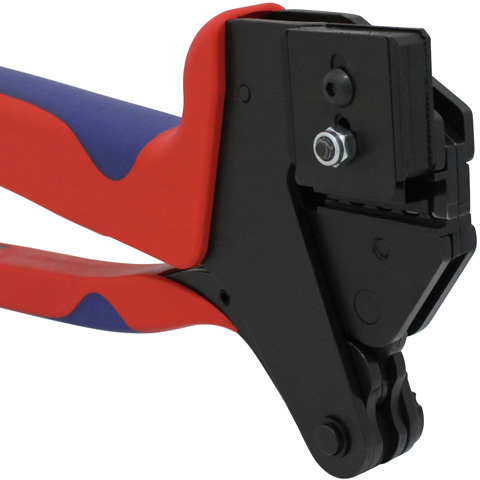

本体背面

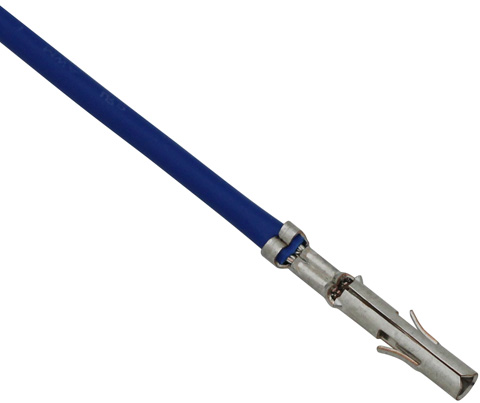

圧着サンプル
※画像をクリックすると、拡大図が表示されます。
