ダイナミックD-4(L)圧着工具 PEW12.1703
従来のワニ口式工具と比べ約70%の力で圧着でき負担を軽減
 |
 ダイナミックD-4(L)用圧着工具
PEW12.1703 |
特長
- ダイナミックD-4000シリーズのD-4コンタクト(端子)Lに対応。
- 対応端子は、リセ(メス)：1747498-2。タブ(オス)：1747500-2。
- 垂直方向で端子を圧着しますので、従来のワニ口式の手動工具と比べ約70%の力で圧着でき、作業者の負担を軽減できます。
- 正確な位置に圧着端子をセットできるロケーターが付属しており便利。
- 国際規格 DIN IEC 60352-2規格に準拠。
- クリンプハイト調節ダイヤル、ラチェット緊急解除付き。
- 頑丈・長寿命のドイツ製オリジナル圧着工具。
- ハンドル部は、汗でも滑りにくく・握りやすい様に、二重構造になっています。
仕様
| 製品名 | ダイナミック D-4 用 圧着工具 | ||||
| 型式 | PEW12.1703 | ||||
| 製造元 |  Rennsteig (レンシュタイク)広栄商事(株)オリジナルモデル |
||||
| 適合端子シリーズ | ダイナミックコネクタ D4000シリーズ D-4コンタクト | ||||
| 適合コンタクト | タイプ | 適合コンタクト | 適用電線 | ||
| AWG | 被覆外径 | ||||
| メス (リセ) |
1747498-2 | L | AWG14 | 2.9〜3.8 | |
| AWG12 | 3.8〜4.2 | ||||
| オス (タブ) |
1747500-2 | AWG14 | 2.9〜3.8 | ||
| AWG12 | 3.8〜4.2 | ||||
| 端子形状 |   |
||||
| 圧着形状 |  |
||||
| 圧着ダイス数 | 2 (AWG12、AWG14) | ||||
| 機能 | クリンプハイト調節ダイヤル、ラチェット緊急解除 | ||||
| 外形寸法 | L200mm | ||||
| 重量 | 680g | ||||
※圧着工具と圧着ダイス、ロケーターが付属します。
※端子メーカーの保証が必要な場合、端子メーカー指定工具の使用を推奨します。
※重量はロケーターを含んでいます。

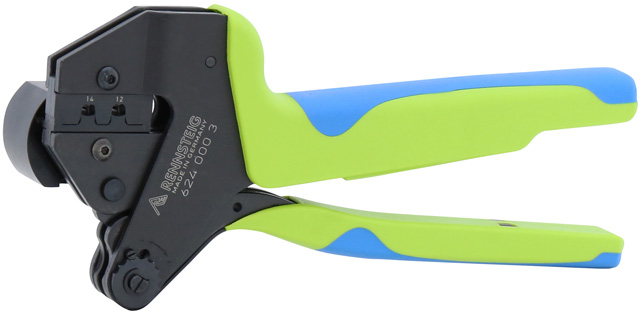

外観
ダイナミックD4L対応

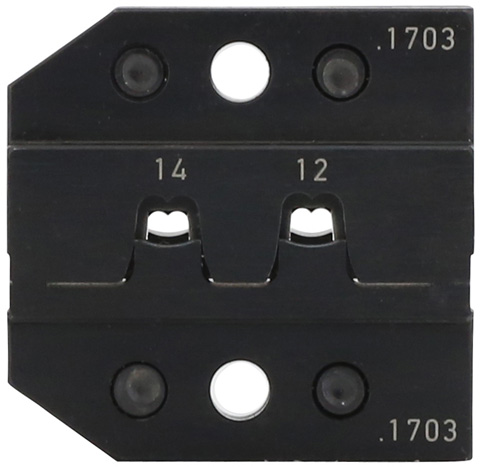

圧着ダイス
圧着ダイス
ダイナミックD4L

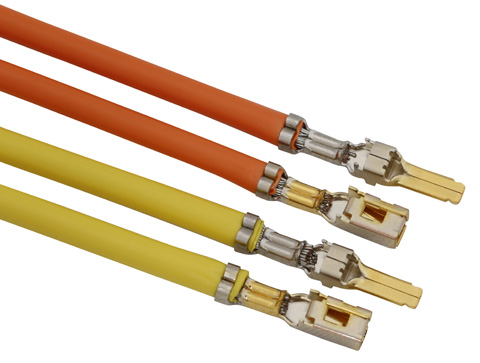

圧着サンプル
圧着サンプル
