ダイナミックD-1・D-2圧着工具 PEW12.766
D-1(M・L)、D-2(S・M)を素早く正確に圧着
 |
 ダイナミックD-1・D-2用圧着工具
PEW12.766 |
特長
- タイコエレクトロニクス(AMP)のダイナミックD-1・D-2コンタクトのタブとリセ(オス・メス)兼用圧着。
- 国際規格 DIN IEC 60352-2規格準拠。
- ロケーター(端子を毎回同じ位置にセットするパーツ)が付属されていますので、圧着が正確で作業効率がアップ。
- 垂直に圧着を行うので、従来のワニ口式圧着工具と比べ約70%の力で強力かつ精密に圧着。
- クリンプハイト調節ダイヤル、ラチェット緊急解除キー付き。
- グリップは、滑りにくく・握りやすい様に、二重構造になっています。
- 頑丈・長寿命のドイツ製オリジナル手動圧着工具。
仕様
| 製品名 | ダイナミック D-1・D-2 用 圧着工具 | ||||
| 型式 | PEW12.766 | ||||
| 製造元 |  Rennsteig (レンシュタイク)広栄商事(株)オリジナルモデル |
||||
| 適合端子シリーズ | ダイナミックコネクタ D-1000・D-2000シリーズ | ||||
| 適合コンタクト | コンタクト サイズ |
適合コンタクト (バラ状) |
適用電線 | ||
| AWG | 被覆外径 (mm) |
||||
| D-1 | M | オス：1903116 メス：1827587 |
AWG24 | 1.08〜1.6 | |
| AWG22 | 1.08〜1.6 | ||||
| L | オス：1903117 メス：1827588 |
AWG24 | 1.2〜1.9 | ||
| AWG22 | 1.2〜1.9 | ||||
| D-2 | S | オス：1318112 メス：1318108 |
AWG26 | 0.88〜13 | |
| AWG24 | 1.11〜1.43 | ||||
| M | オス：1318111 メス：1318107 |
AWG22 | 1.26〜1.8 | ||
| AWG20 | 1.26〜1.8 | ||||
| 端子形状 |   (D-1コンタクト タブ・リセ)   (D-2コンタクト タブ・リセ) |
||||
| 圧着形状 |  |
||||
| 圧着ダイス数 | 4 | ||||
| 機能 | クリンプハイト調節ダイヤル、ラチェット緊急解除 | ||||
| 外形寸法 | L200mm | ||||
| 重量 | 680g | ||||
※本体と圧着ダイス、ロケーターが付属します。
※端子メーカーの保証が必要な場合、端子メーカー指定工具の使用を推奨します。
※重量はロケーターを含んだ重量となります。

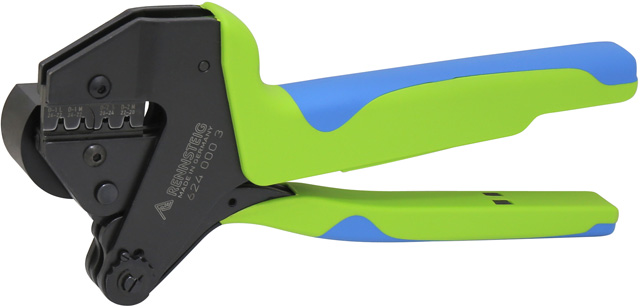

外観

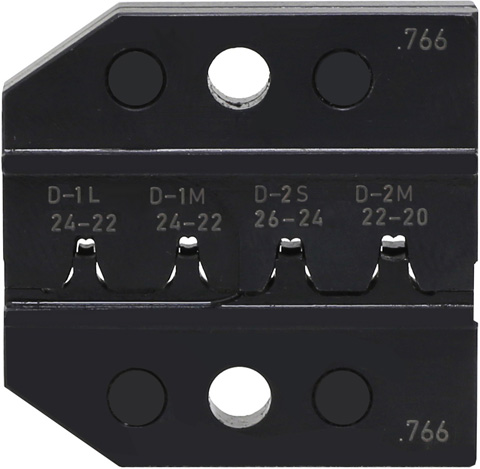

圧着ダイス
D-1(M・L)・D-2(S・M)に対応
D-1(M・L)・D-2(S・M)に対応

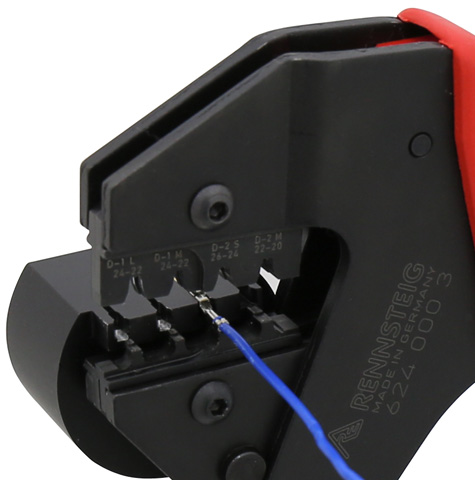

ロケーター
(端子を同じ位置にセット)
(端子を同じ位置にセット)

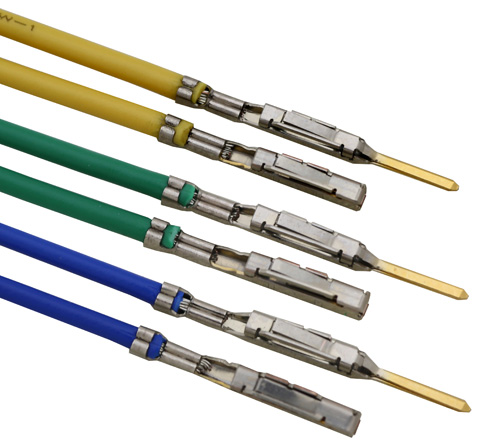

D1・D2圧着サンプル
