ダイナミックD-4(M)圧着工具 PEW12.1704
従来のワニ口式工具と比べ約70％と軽い力で圧着
 |
 ダイナミックD-4(M)用圧着工具
PEW12.1704 |
特長
- ダイナミックD-4000シリーズのコンタクト(端子)D-4(M)に対応した工具です。
- 対応端子は、リセ(メス)：1747499-2。タブ(オス)：1747501-2。
- 端子を垂直方向に圧着しますので、従来のワニ口式の工具と比べ約70%の力で圧着でき、連続作業でも作業者の負担を軽減します。
- ロケーター(正確な位置に端子をセット・固定するパーツ)が付属しており、便利。
- 国際規格 DIN IEC 60352-2規格に準拠。
- クリンプハイト調節ダイヤル、ラチェット緊急解除付き。
- 頑丈・長寿命のドイツ製オリジナル圧着工具。
- ハンドル部は、握りやすく汗でも滑りにくい様に、二重構造になっています。
仕様
| 製品名 | ダイナミック D-4 用 圧着工具 | ||||
| 型式 | PEW12.1704 | ||||
| 製造元 |  Rennsteig (レンシュタイク)広栄商事(株)オリジナルモデル |
||||
| 適合端子シリーズ | ダイナミックコネクタ D4000シリーズ D-4コンタクト | ||||
| 適合コンタクト | タイプ | 適合コンタクト | 適用電線 | ||
| AWG | 被覆外径 | ||||
| メス (リセ) |
1747499-2 | M | AWG16 | 2.0〜3.2 | |
| AWG14 | 2.8〜3.75 | ||||
| オス (タブ) |
1747501-2 | AWG16 | 2.0〜3.2 | ||
| AWG14 | 2.8〜3.75 | ||||
| 端子形状 |   |
||||
| 圧着形状 |  |
||||
| 圧着ダイス数 | 2 (AWG16、AWG14) | ||||
| 機能 | クリンプハイト調節ダイヤル、ラチェット緊急解除 | ||||
| 外形寸法 | L200mm | ||||
| 重量 | 680g | ||||
※工具本体と圧着ダイス、ロケーターが付属します。
※端子メーカーの保証が必要な場合、端子メーカー指定工具の使用を推奨します。
※ロケーターを含んだ重量になります。
外観

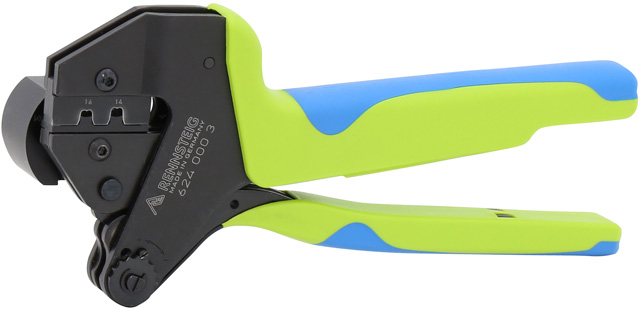

ダイナミックD4M

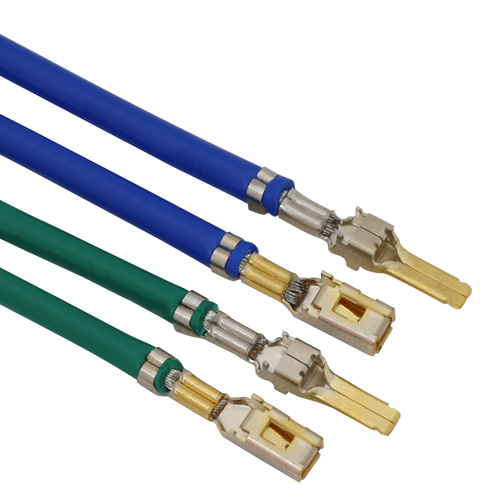

圧着サンプル
圧着サンプル
ダイナミックD4M対応

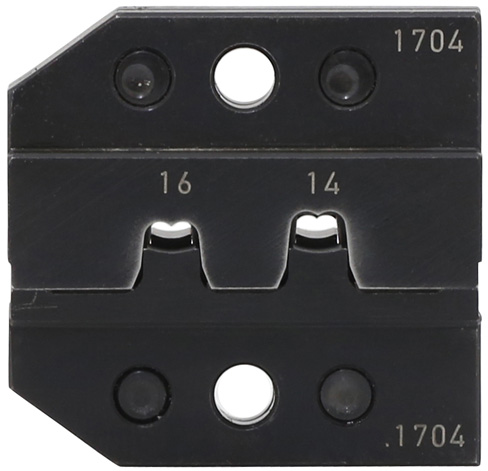

圧着ダイス
圧着ダイス
