ダイナミックD-3(M・L)圧着工具 PEW12.768
従来のワニ口式と比べ約70%の力で圧着。ロケーター付き
 |
 ダイナミックD-3(M・L)用圧着工具
PEW12.768 |
特長
- ダイナミックコネクタD-3000シリーズD-3コンタクトM・Lに対応。
- 対応端子は、リセ(メス)：175217・175218。タブ(オス)：175288・175289。
- 垂直にカシメるので、従来のワニ口式と比べ約70%の力で圧着できますので、作業者の負担が軽くなります。

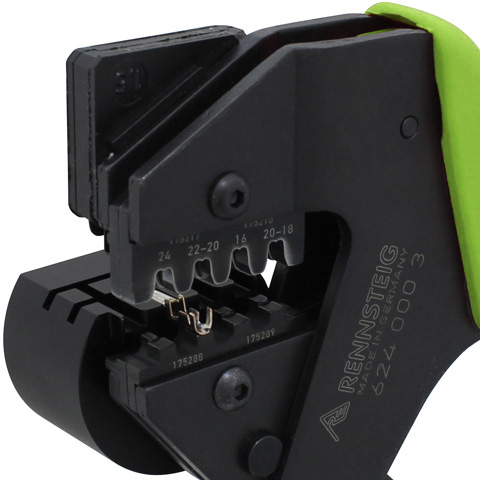

- 端子固定用ロケーターが付属されており、端子を素早く正確な位置にセットでき便利。
- 国際規格 DIN IEC 60352-2規格に準拠。
- クリンプハイト調節ダイヤル、ラチェット緊急解除キー付き。
- グリップは、滑りにくく・握りやすい様に、二重構造になっています。
- 頑丈でかつ長持ちなドイツ製オリジナル圧着工具です。
仕様

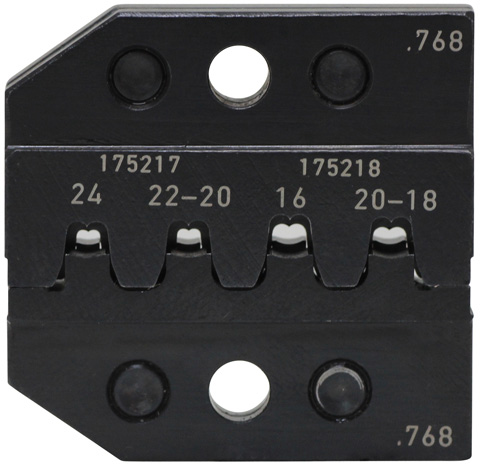

| 製品名 | ダイナミック D-3000 用 圧着工具 | ||||
| 型式 | PEW12.768 | ||||
| 製造元 |  Rennsteig (レンシュタイク)広栄商事(株)オリジナルモデル |
||||
| 適合端子シリーズ | ダイナミックコネクタ D-3000シリーズ D-3コンタクト | ||||
| 適合コンタクト | タイプ | 適合コンタクト | 適用電線 | ||
| AWG | 被覆外径 | ||||
| M | 175217-□ | メス (リセ) |
AWG24〜20 | 1.7〜2.6 | |
| 175288-□ | オス (タブ) |
AWG24〜20 | 1.7〜2.6 | ||
| L | 175218-□ | メス (リセ) |
AWG20〜16 | 1.8〜2.8 | |
| 175289-□ | オス (タブ) |
AWG20〜16 | 1.8〜2.8 | ||
| 端子形状 |   (左写真：リセ 175217コンタクト) (右写真：タブ 175288コンタクト) |
||||
| 圧着形状 |  |
||||
| 圧着ダイス数 | 4 | ||||
| 機能 | クリンプハイト調節ダイヤル、ラチェット緊急解除 | ||||
| 外形寸法 | L200mm | ||||
| 重量 | 680g | ||||
※重量はロケーターを含んだ重量となります。
※端子メーカーの保証が必要な場合、端子メーカー指定工具の使用を推奨します。
※工具本体と圧着ダイス、ロケーターが付属します。
動画

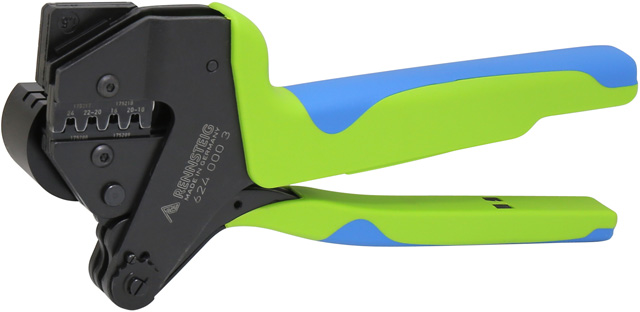

外観

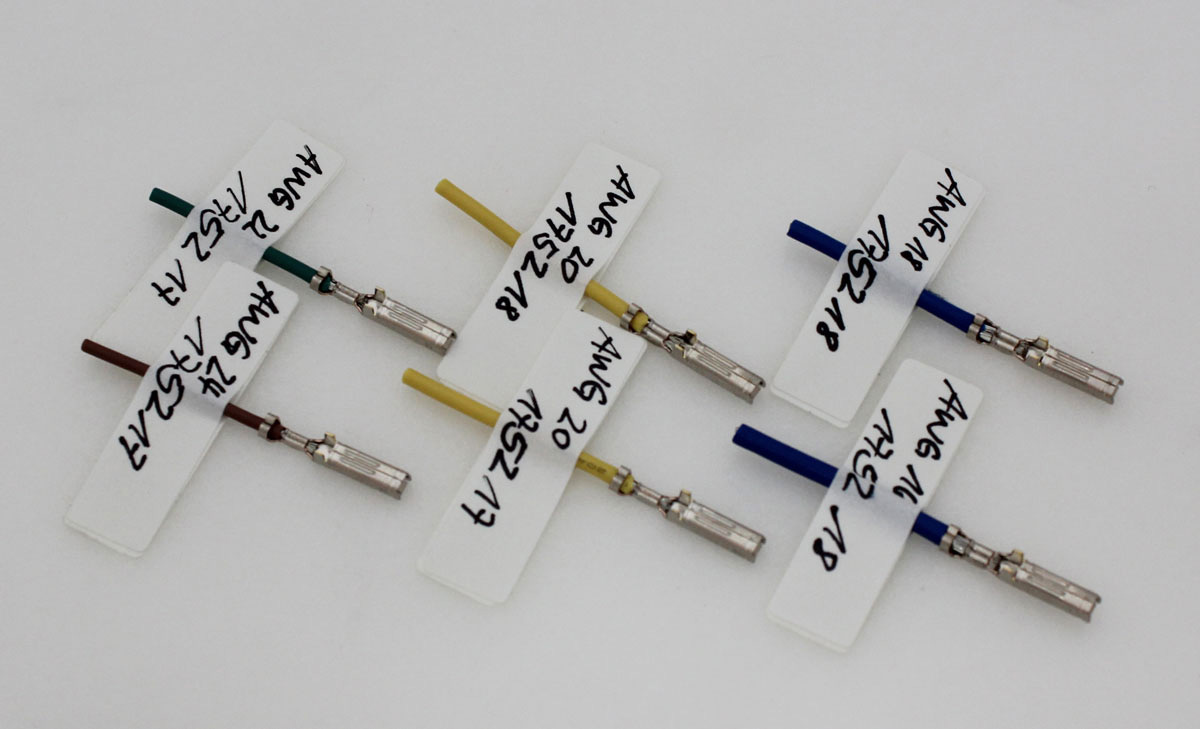

圧着サンプル
