MC4コネクタ圧着工具 PEW12.570

太陽光パネルで使われるMC4端子を圧着するドイツ製

ソーラーコネクタ(MC4)圧着工具/PEW12.570

Rennsteig(レンシュタイグ)：ドイツ正規代理店

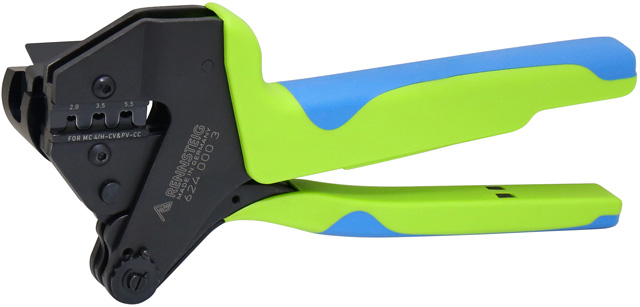

MC4コネクタ圧着工具

PEW12.570

特長

ストーブリ社製のソーラーコネクタMC4コンタクトピンを圧着します。
2sq、3.5sq、5.5sqソーラーケーブル・H-CV線・PV-CC線にも対応。
圧着力の調節ダイヤルで、クリンプハイト調節可。
国際規格 DIN IEC 60352-2準拠したドイツ製圧着工具。
ロケーター付きでMC4コンタクトピンを正確な位置で固定、キレイに圧着します。
独自の垂直移動かしめ方式で、従来の圧着工具と比べ約70%と軽い力で強力に圧着。
圧着ダイスはドイツ製特殊鋼で、頑丈・長寿命です。又、付け替えもできます。
圧着力は、精密に調節されています。圧着力の再調節も可能。
ケーブルの切断やストリップ、MC4端子の圧着・コネクタ組立等の工具が一式セットになったキットも別途ご用意。
握りやすいので、連続作業にも疲れません。

仕様

製品名	MC4コネクタ圧着工具
型式	PEW12.570
製造元	Rennsteig (レンシュタイク)：ドイツ
外形寸法	L200mm
重量	620g
圧着能力	2sq～5.5sq
対応端子	ソーラー端子 MC4
対応端子名称	ストーブリ社製　MC4端子　オス・メス
端子品番 (バラ端子)	オス：PV-SP4/2.5、PV-SP4/6 メス：PV-BP4/2.5、PV-BP4/6
圧着ダイス	2sq～2.5sq、3.5sq～4sq、5.5sq～6sq
かしめ形状
機能	クリンプハイト調節ダイヤル、ラチェット緊急解除
姉妹機	MC4ソーラー端子圧着工具 (型式：PEW12.1193) 対応端子：MC4 (ストーブリ) 対応サイズ：4sq～10sq

※マルチコンタクト社は、ストーブリエレクトリニカルコネクターズ社に社名が変更されております。

外観

圧着ダイス部

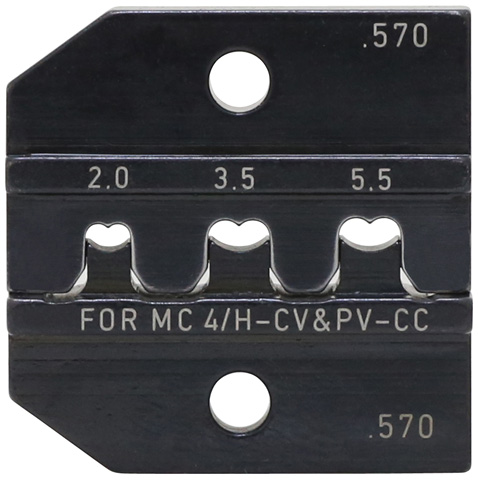

圧着ダイス
(2sq、3.5sq、5.5sq)

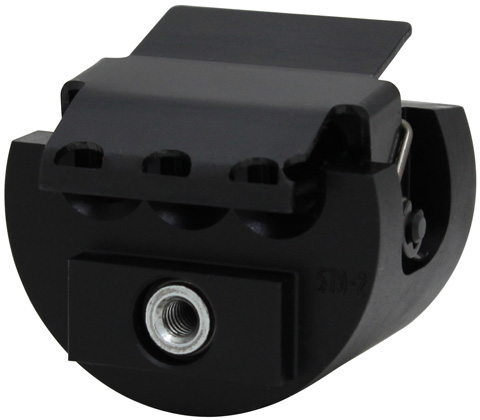

ロケータ

ロケータ
(端子を毎回同じ箇所で固定・圧着)

MC4ピンコンタクト

MC4ピンコンタクト
(圧着サンプル)

クリンプハイト調節ダイヤル

クリンプハイト調節ダイヤル
(圧着力調節)

※拡大図は、画像をクリック下さい。
