ユニバーサルカッター SM152PE
エンコーダ、サーボモーター搭載で高寸法精度
 |
 ユニバーサルカッター
SM152PE |
特長
- 電線やケーブル、チューブ、コルゲート、シートやフィルム状の材料、 やわらかいチューブ、伸びる材料、巻き癖のあるチューブ、異形の材料など広範囲の材料を切断。
- オプションで自己測長診断機能付(±0.5%)装着。
切断寸法が出ていない場合、(±0.5%)自動的に機械が停止します。 - パソコンとの通信も可能。(要ソフト)
- サーボモーター搭載、ベルト駆動式で測長精度がアップ。
- 上下ベルト駆動式なので、切断材料を面による送り出しができ、ローラー送りでは難しい材料でも精度良く切断。
- 加工途中でストップさせ、巻き取り機に装着後再スタートも可能。
- 溶断カットやスチールワイヤーカットも可能です。(オプション)
切断例
幅広い材料に対応
ケーブル、複合ケーブル、電線、チューブ、コルゲートチューブ、ホース、ホイル、テープ状、シート状、フィルム状、マジックテープ、バンド、リボン、プラスチック、その他
仕様
| 製品名 | ユニバーサルカッター |
| 型式 | SM152PE |
| 電圧 | 110V (230V仕様可) |
| 外形寸法 | W650 × L430 × H570 mm |
| 重量 | 68kg |
| 切断幅 | 最大145mm |
| 切断高さ | 最大30mm (オプションで40mm) |
| 切断長さ | 1〜99999mm(約100m) |
| 設定単位 | 0.1mm単位での長さ設定 (オプションで0.01mm単位も可) |
| 送り速度 | 最大1m/秒 |
| 入力数 | 1〜65000 |
| 送り方式 | 上下キャタピラーベルト |
| 長さ測定 | インパルス方式 |
| エアー圧力 | 6Bar |
| モーター | サーボモーター |
| 引っ張り力 | 20kg |
| オプション ※1 |
----- SM152シリーズ：オプション一覧 ----- ●SM152PE/SM152PT専用オプション 自己測長診断ユニット ベルトギャップカウンター エアーブロー バーコードリーダー 45度/90度切断ヘッド コルゲートチューブスリット スチールワイヤーカット 熱転写プリンター ●共通オプション ローリングガイド ダブルインフィードローラー 太線用シリンダー マルチガイド 材料押えユニット ●切断刃 薄刃 (やわらかい材料やチューブ等のカット) V刃 (ケーブルや電線のカット) 超硬刃 (ガラス線、ガラス繊維のカット) スタンプ刃 (シート等のカット) 丸刃 (チューブのカット) |
※切断サイズは、材料により異なる場合があります。
※これ以外の仕様でしたらご相談下さい。
※1：SM152PE/PT専用オプションは、SM152PLC、SM152Pには搭載できません。
切断能力
| 切断長さ | 本数 |
| 10mm | 8,400本/h |
| 100mm | 6,950本/h |
| 1,000mm | 2,580本/h |
| 10,000mm | 360本/h |

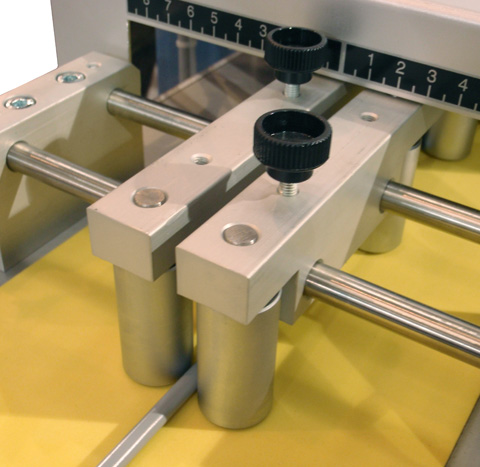

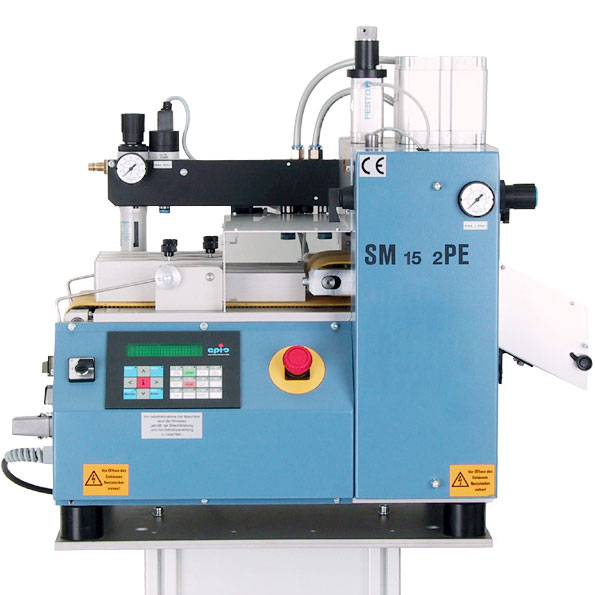

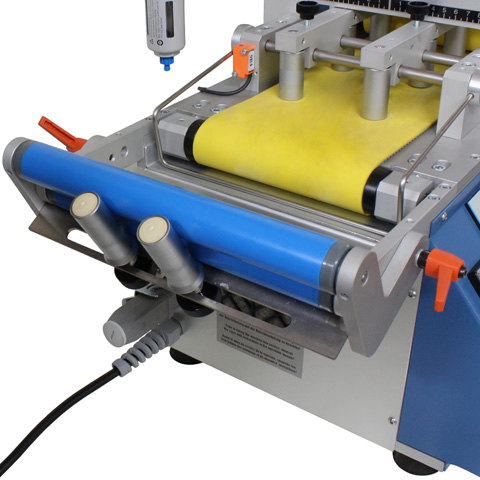

外観
※拡大図は、文字・もしくは・写真をクリック下さい。
動画
合わせてご検討下さい
外径30mm迄のケーブル切断例
 ケーブル送り出し機 ARG600 |
 |
 線材送り出し装置 ZG200B2/DHS1000 |
|
 ユニバーサルカッター SM152PE |
