サーボ式プレフィーダー ZG/DHS
5つのセンサーとベルト駆動で正確な送りを実現

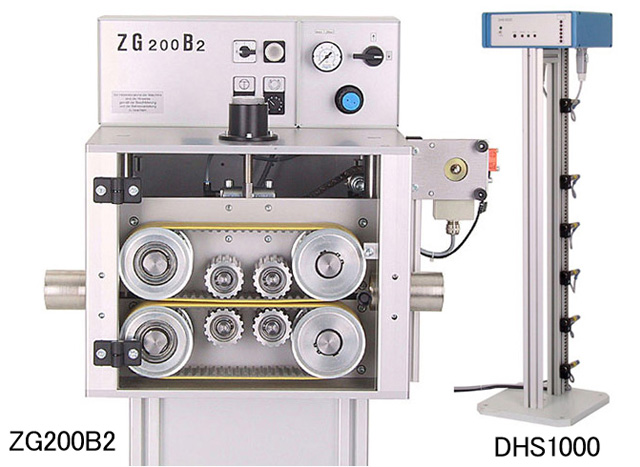

 ZG200B2：ベルト式送り機 DHS1000：センサー |
 サーボ式プレフィーダー
ZG200B2/DHS1000 |
プレフィーダーとは
送り機(電線リールやドラムローラー)と切断機の間にプレフィーダーを設置する事で、切断機までゆとりのある弛みを持たせた材料送りを行います。これにより、伸びやすいチューブや寸法が出にくい材料でも切断寸法のバラつきを最小限に抑え、品質・生産性が向上します。DHS1000が、材料の弛みの状態を非接触で検知。ZG200B2で、材料がピンと張らない様に送り出し。
特長
- 幅50mm、高さ30mmまでの、チューブ、電線、ケーブル等に対応。
- 送り出し機は左右のノズル使用により、ベルト外れを防止します。
- 上下のベルトは微妙なかみ合わせまで調整できます。
- サーボモーター採用により、引っ張り力を強化。
- 通常のスピード設定に加えて、材料の厚みによるスピード調整が可能。
- 更なるスピード調整をご希望の場合、オプションにて対応できます。
- 特殊コーティングベルトを採用し、ベルトの擦り傷を極力少なくしました。
- センサーは直径3mmの透明チューブも認識可能。5個のセンサーが材料の位置を感知し、プレフィーダーに速やかに指示。
- 電機ループ制御とオプティカルセンサー採用で、薄い材料や細線の認識も確実です。
- どんな電線加工機にも取り付けられます。
材料例
チューブ、ケーブル、電線、ワイヤー、ロープ、ホース、コード、紐状の材料など
仕様 (ZG200B2)
| 製品名 | ベルト式送り機 |
| 型式 | ZG200B2 |
| 電圧 | 110V 50/60Hz |
| 外形寸法 | W420 × L500 × H465 mm |
| 重量 | 50kg |
| 電線外径 | 最大30mm |
| 送り速度 | 0〜2700mm/秒 |
| エアー圧力 | 6Bar |
| モーター | サーボモーター |
| オプション | スタンド |
仕様 (DHS1000)
| 製品名 | センサー |
| 型式 | DHS1000 |
| 電圧 | 110V 50/60Hz |
| 外形寸法 | W300 × L300 × H1180 mm |
| 重量 | 25kg |
| センサー数 | 5個 |
| スループット幅 | 99mm |
動画
チューブ測長切断の様子
ケーブル測長切断の様子
合わせてご検討下さい
外径30mm迄のケーブル・チューブ切断例
 平面ケーブルリール S-800 |
 |
 プレフィーダー ZG200B2/DHS1000 |
|
 ケーブル切断機 SM152PE |
