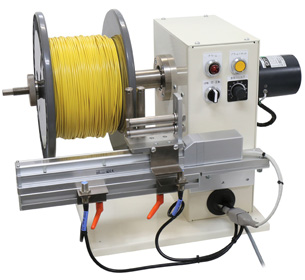

電動ボビン巻取り機 MS3N-TP-200-TR
コンパクトな本体かつ、簡易整列(トラバース)巻き機能付き
 |
電動ボビン巻取り機
MS3N-TP-200-TR |
特長
- 電線やケーブル、チューブ、ホース等を一定の張力で巻き取り。
- ボビン穴の外径17〜38mmまで対応。
- 電線をボビン幅方向に移動しながら巻く簡易トラバースを採用していますので、偏らずにバランス良く巻き取ります。
- ボビンのセットや取り外しも、テーパーネジ式なのでネジを回すだけと簡単。
- トラバース(移動)幅は、近接スイッチなので簡単に位置変更ができます。
- トルクモーター採用で、巻取りトルクをボリューム調節可。
- 開始・停止は、フットスイッチ動作。
- 回転(巻取)方向は正転・逆転をスイッチで切り替えができます。
- トラバース速度は、16段階と細かく調節可。
- コンセント一つで動作するコンパクトなボビン巻き取り機です。
巻き取り種類
電線、ケーブル、チューブ、ワイヤー、フィルム、紙等のボビン/スプール/ドラム
仕様
| 製品名 | 電動ボビン巻取り機 |
| 型式 | MS3N-TP-200-TR |
| 電圧 | AC100V |
| 外形寸法 | W450 × L530 × H500 mm |
| 重量 | 20kg |
| ボビン外径 (A) | 最大300mm |
| ボビン軸穴径 (B) | 17〜38mm |
| ボビン幅 (C) | 50〜200mm |
| ボビン耐荷重 | 15kg |
| 巻き取りトルク (巻き径300mm時) |
50rpmタイプ：連続9N 短時間45N 100rpmタイプ：連続4.4N 短時間21.8N 300rpmタイプ：連続1.4N 短時間7.1N |
| 回転方向 | 正転、逆転 |
| トラバース移動幅 | 最大200mm |
| トラバース速度 | 5〜250mm/秒 16段階 |
| モーター | トルクモーター |
| 付属品 | フットスイッチ |
※これより大きなボビンを使用したいといった仕様変更など、お気軽にご相談下さい。
対応ボビン寸法図
(A)ボビン外径 (B)軸穴径 (C)ボビン幅
動画

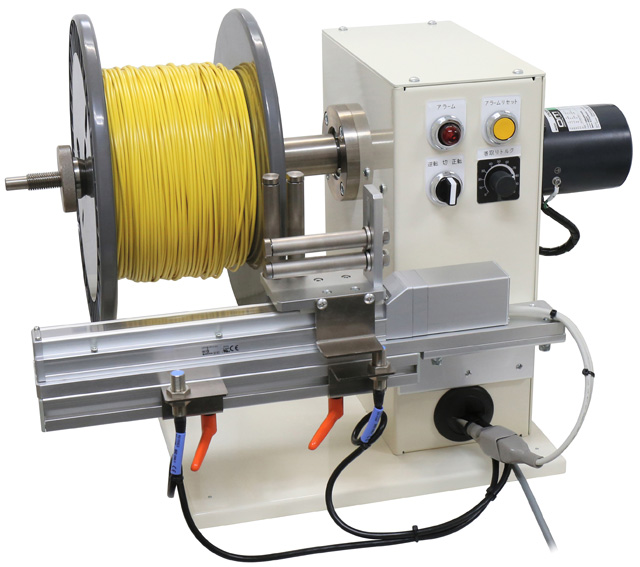

外観

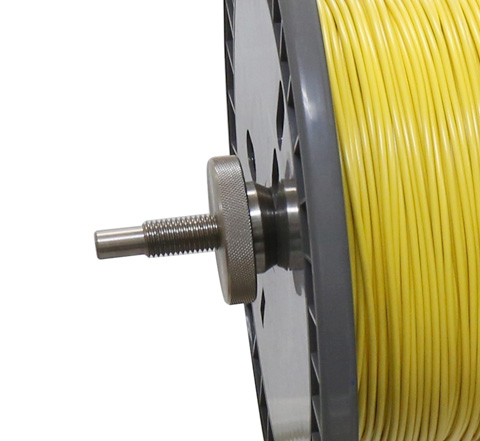

テーパーネジ部
ボビンの取り外しが簡単

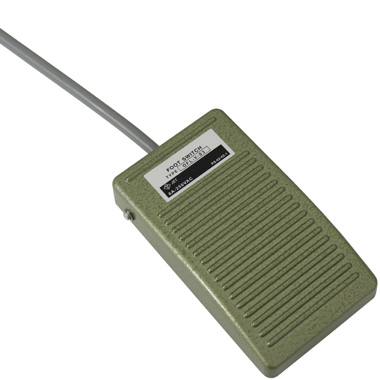

フットスイッチ動作
動作開始・停止

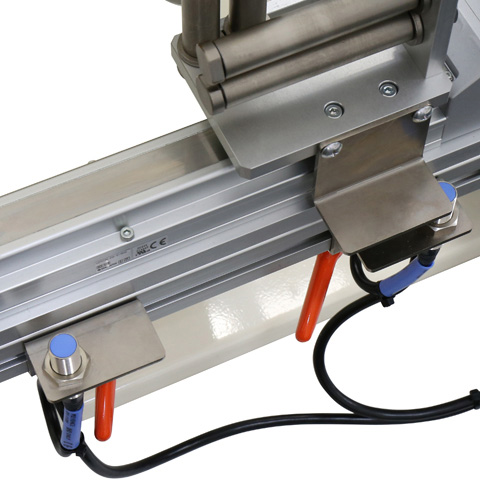

トラバース部
偏らずにバランスよく巻取り
