ケーブルドラム測長巻取機 Mora1.2
設定した長さで測長+トラバース機能で整列巻き取り
 |
 ケーブルドラム測長巻取機
Mora1.2 |
特長
- ボビンの直径900mm迄、重量300kg迄に対応。
- ケーブルを設定した長さ迄自動で測長巻き取り。
- 自動トラバース機能付きで、整列巻き。
- 測長値設定、スピード設定等はPLCコントローラで制御。見やすい5インチのタッチパネルで値を入力。
- 最大99パターンまでプログラミング可。
- ボビン幅を入力すると、正確にシャフトが移動し、ボビンを位置合わせ。
- 束巻き用リールも別途ご用意しています。
- キャスター付きで、移動も簡単。
仕様
| 製品名 | ケーブルドラム測長巻取機 | |
| 型式 | Mora1.2 (モラ1.2) | |
| タイプ | 測長・トラバース(簡易整列巻き)・巻き取り | |
| 電圧 | 三相200V | |
| 外形寸法 | W1100 × L900 × H1300 mm | |
| 重量 | 250kg | |
| 対応ボビン | ボビン外径 | 最大900mm |
| ボビン幅 | 最大600mm | |
| ボビン重量 | 最大300kg | |
| ボビン穴径 | 55〜80mm(調節可) | |
| 対応リール (オプション) |
外径 | 650mm |
| 内径 | 180〜420mm(調節可) | |
| 幅 | 200mm | |
| 軸径 (ボビン差込軸) |
50mm | |
| ケーブル外径 | 最大20mm (オプションで28mm迄) | |
| 巻き取り回転速度 | 0〜45rpm (無段階と細かく調節可) | |
| 回転方向 | 正転/逆転 | |
| プログラム設定 | 最大99パターン | |
| 測長単位 | 0.01m | |
| 付属品 | フットスイッチ | |
| オプション | ケーブル外径28mmまで対応 束巻き用リール |
|
機種
動画

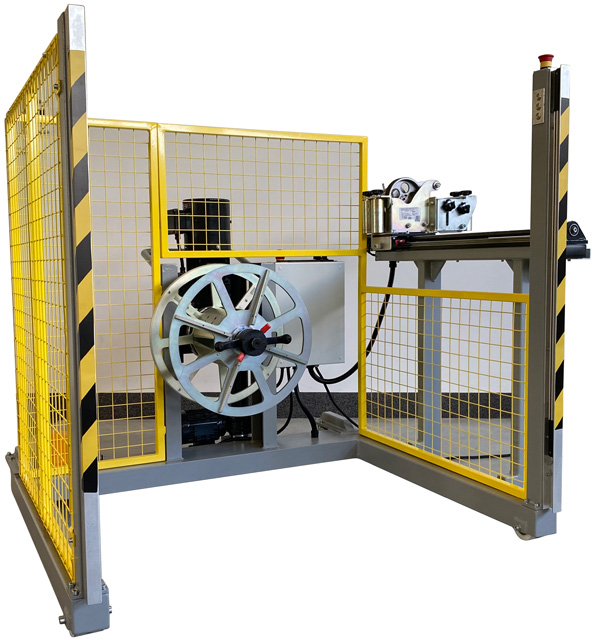

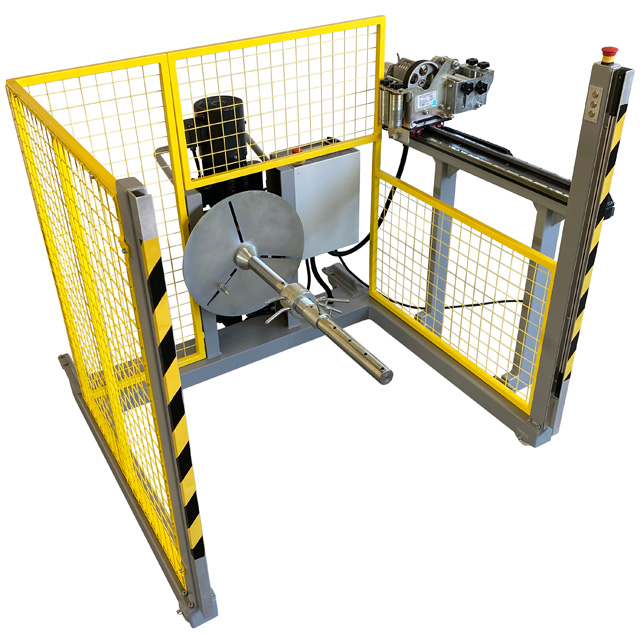

外観

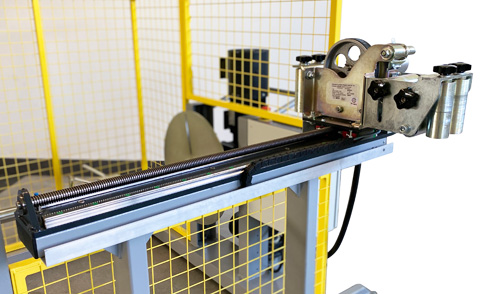

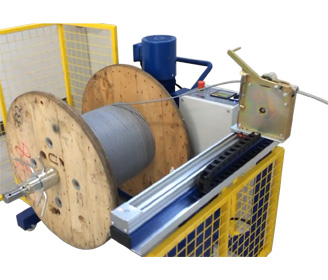

測長・トラバース部

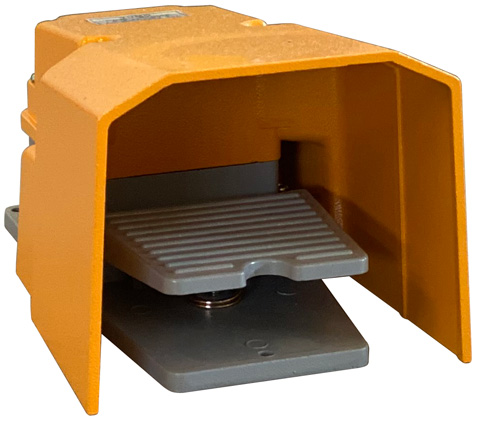

フットスイッチ動作

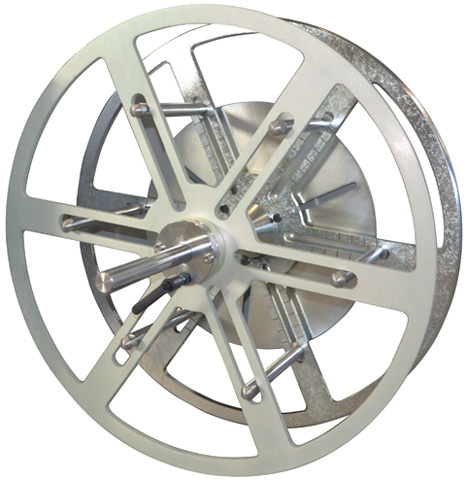

束巻き用リール

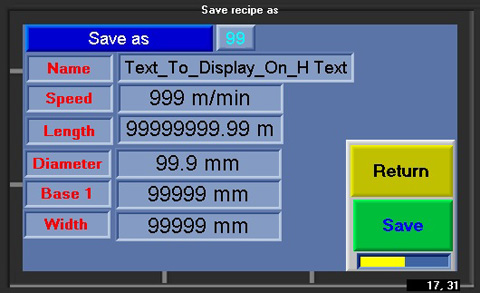

プログラム画面

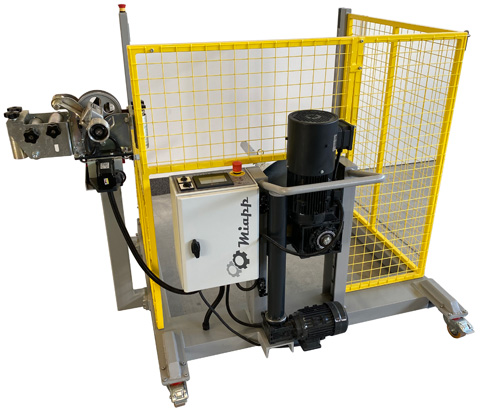

キャスター付の本体
