自動ケーブル巻き取り機 Mora21
昇降する束巻き用内径羽根が束ケーブルを楽に取り出しでき、加工量が多い場合にも活躍
 |
 自動ケーブル巻き取り機
Mora21 |
特長
- 束巻きにもボビン巻きにも両方に対応した電動巻き取り機。
- 電線やケーブル、チューブ等の測長とトラバース(簡易整列巻き)、巻き取り、切断の一連をこの1台で行ってくれます。
- 束巻き用内径軸は、フットスイッチで昇降でき、簡単に電線の取り外しが可能。
- ボビン巻きは、アームが降下して位置を固定。
- 回転速度とトラバースが同期して、偏りの無いキレイな巻き取り。
- 測長長さ、巻き回転速度、巻き幅、測長補正値、巻き取り終点前の減速位置などを操作パネルから入力するだけの簡単操作。
- 3色LEDで準備完了(オレンジ)、操作中(グリーン)、緊急停止(レッド)のステータスを表示。
- 赤外線バリア採用の保護カバーで安全確保。
- キャスター付きで、移動も簡単。
仕様
| 製品名 | 自動ケーブル巻き取り機 | |
| 型式 | Mora21 (モラ21) | |
| タイプ | 測長・トラバース(簡易整列巻き)・巻き取り・切断 | |
| 巻き種類 | 束巻き、ボビン巻きの両方に対応 | |
| 電圧 | 115V | |
| 外形寸法 | W700 × L850 × H1400 mm | |
| 重量 | 110kg | |
| 束巻き | リール外径 | 400mm |
| リール内径 | 150〜350mm | |
| 羽根高さ | 150mm (トラバース範囲(巻き取り範囲)は変更可) | |
| ボビン巻き | ボビン外径 | 100〜400mm |
| ボビン幅 | 50〜300mm | |
| 羽数 | 6枚 (束巻き時) | |
| 耐荷重 | 最大25kg | |
| 電線外径 | 2〜10mm (ケーブルによります) | |
| 測長長さ | 最大300m | |
| 測長単位 | 0.01m | |
| 回転速度 | 20〜170rpm | |
| 機能 | 3色LEDランプ表示、材料切れセンサー、速度調節、測長誤差補正、減速位置設定、切断装置、緊急停止 | |
| エアー圧力 | 6〜8Bar | |
| 標準付属品 | フットスイッチ | |
| オプション | バーコードリーダー | |
動画

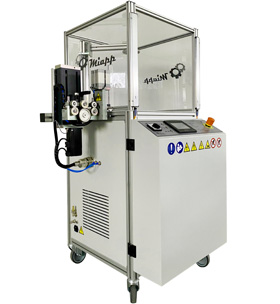

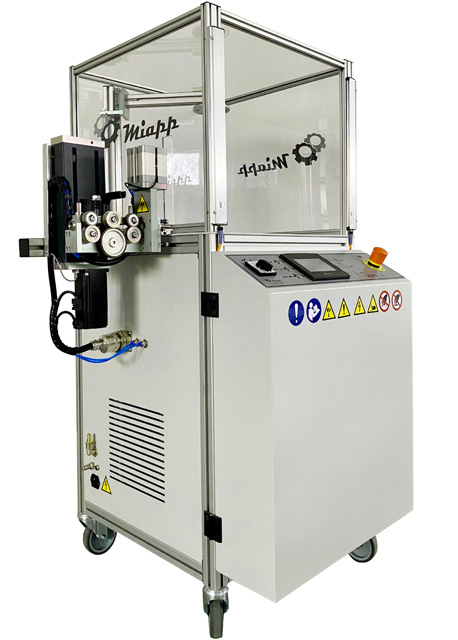

外観

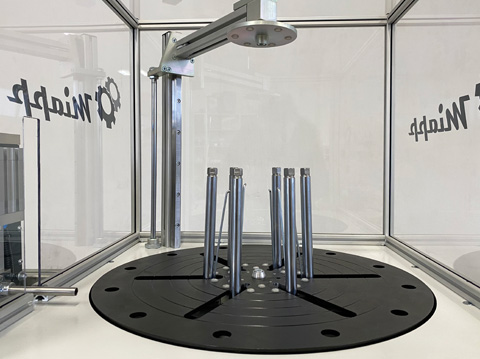

束巻き時
束のケーブルに6枚羽根で巻き取り

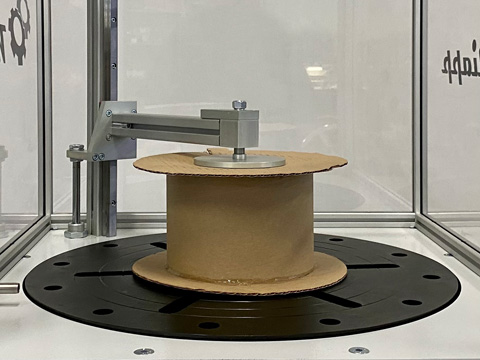

ボビン巻き時
上からボビン押えが降り巻き取り

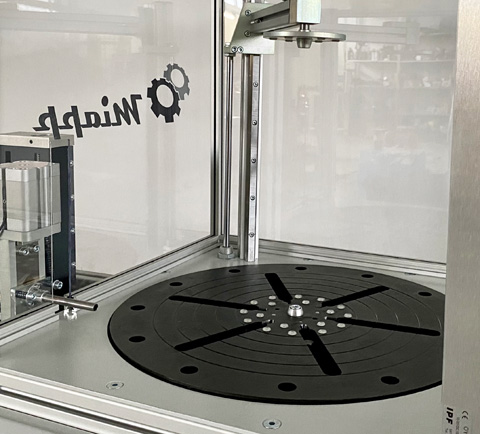

巻き取り羽根降り時
巻き取った電線を楽に取り出し

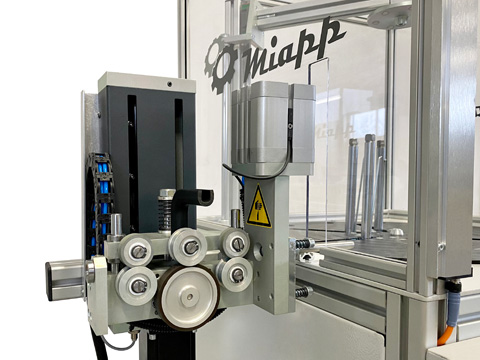

ケーブル測長部
エンコーダー搭載で高精度の測長

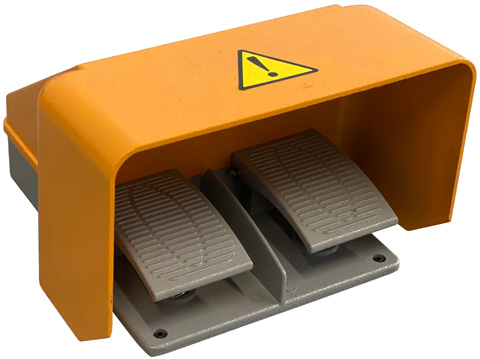

フットスイッチ
左：巻取開始 右：巻取羽根の昇降
