ケーブル測長巻き取り機 KE-Mora2M/2M Plus
長さ30mくらいまでのケーブルを効率よく測長巻き取り
 |
 ケーブル測長巻き取り機
KE-Mora2M KE-Mora2M Plus |
特長
- 電線やケーブル、チューブ等を測長と巻き取りを同時に行います。
- ケーブルをセットし、巻き取り長さをデジタル入力するだけの簡単操作。スタートボタンを押すと巻き取りを開始し、設定長さ手前から減速、停止します。
- 巻き取り速度は、ノブを回すだけと簡単で、数値で表示されます。
- 巻き取り内径も電線種類や外径等に合わせて調節可。
- 巻き取ったケーブルも、レバーを上げ羽根を斜めにすると取り外しができるので、効率よく巻き取りが行えます。
- 巻き取り羽根は、6枚で丸型の綺麗な巻き取り。
- 切断装置を取り付けると、自動で電線をカット。(オプション)
- 巻き取り部は、透明のカバーで覆われており、作業者がケガをしない様になっています。
- コンパクトな本体で、電源一つで動作します。
- 姉妹機で、巻き取りのみのシンプルなモデルもご用意。
仕様
| 製品名 | ケーブル測長巻き取り機 | |
| 型式 | KE-Mora2M | KE-Mora2M Plus |
| タイプ | 測長・巻き取り | |
| 電圧 | 115V | |
| 外形寸法 | W480 × L700 × H320 mm | W570 × L900 × H570 mm |
| 重量 | 20kg | 50kg |
| リール外径 | 最大400mm | 最大500mm |
| リール内径 | 120〜350mm | 150〜450mm |
| リール幅 | 最大150mm | 最大180mm |
| 羽数 | 6枚 | |
| 測長電線外径 | 最大10mm | 最大20mm |
| 測長長さ | 最大300m | |
| 測長単位 | 1cm | |
| 機能 | 速度調節、減速位置設定、測長補正、緊急停止 | |
| 回転速度 | 最大110rpm | 最大84rpm |
| オプション | 切断ユニット、バーコードリーダー、フットスイッチ | |
機種
リール外径：400mm
KE-Mora2M
リール外径：500mm
KE-Mora2M Plus
動画
動画 (切断機能付の様子)
※切断機能は、オプションとなります。
オプション

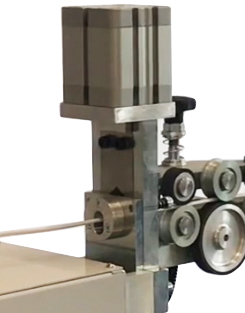

測長巻き取り停止後、
自動で電線をカット
自動で電線をカット
フットスイッチで動作ができ、
両手で作業が可能
両手で作業が可能

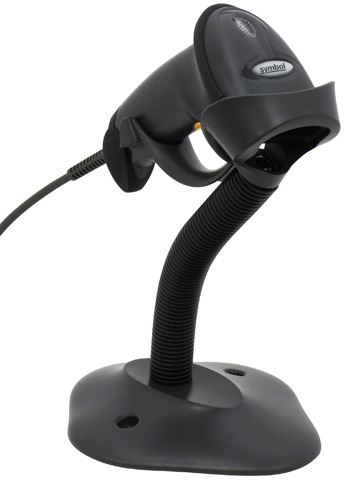

巻き取り長さをバーコードで読み取り、
効率よく作業が可能
効率よく作業が可能

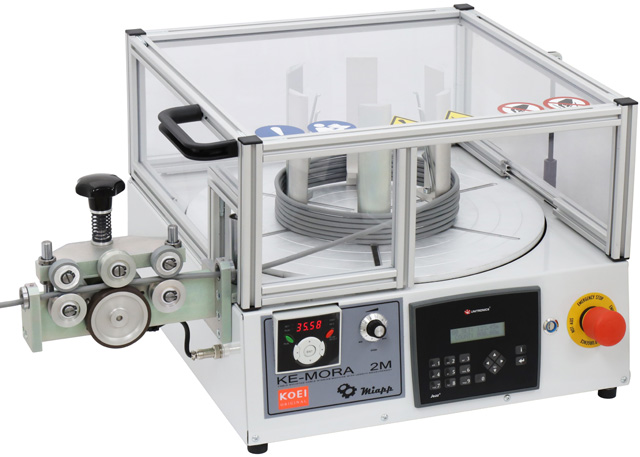

外観

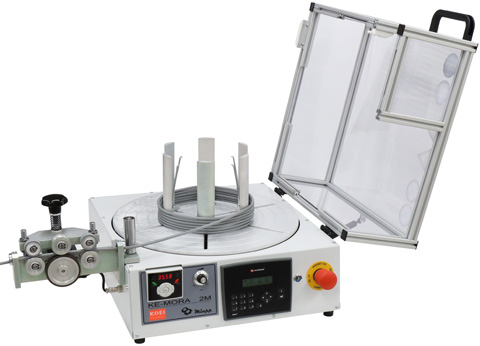

安全カバー開き時
透明で巻き取り状態を確認しやすく、又、安全に作業が行えます
安全カバー開き時

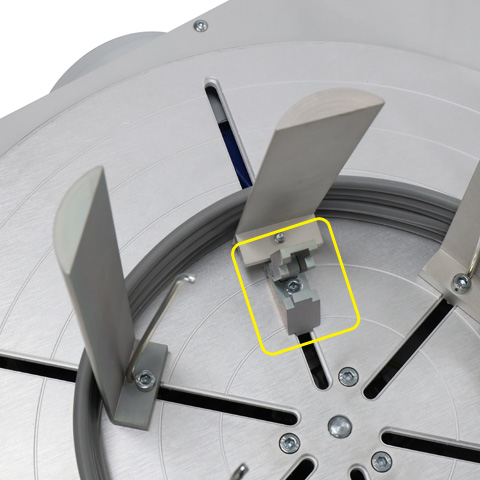

黄色部を上に上げると羽根を緩める事ができ、取り外しも簡単

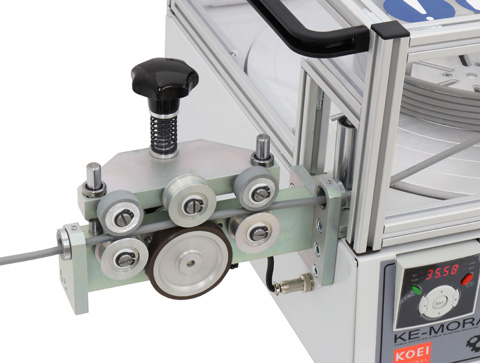

測長ローラー
エンコーダー搭載で高精度の測長

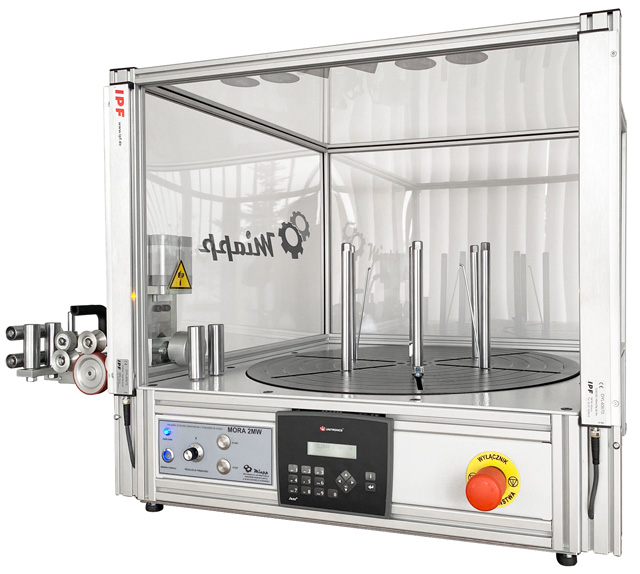

外観 (KE-Mora2M Plus)

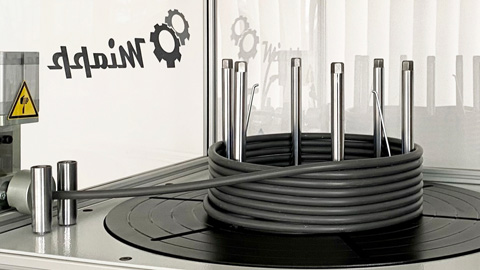

巻き取りの様子
