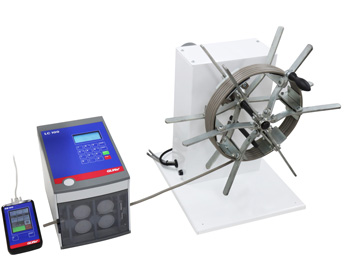

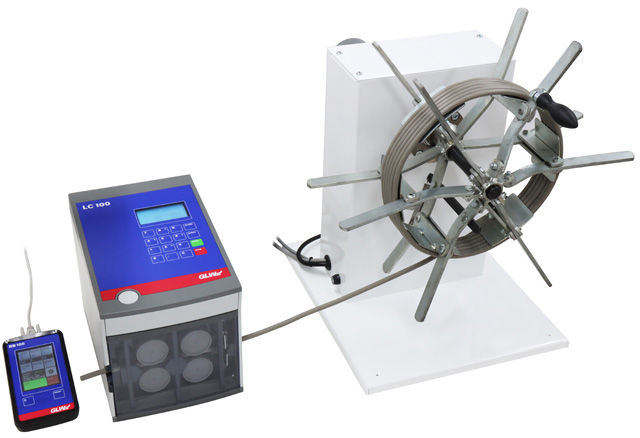

電線切断巻き取り機 KE100J-40WB
長尺の測長切断・巻き取りを同時加工
 |
電線切断巻き取り機
KE100J-40WB |
特長
- 電線測長切断と巻き取りの同時加工でき効率化。
- 巻き取り機に取り付ける長さを送り出し、一旦停止。電線を巻き取り機にセットし、測長を再スタート。指定の長さで測長切断後、巻き取り機は自動で停止。
- ケーブル切断機や巻き取り機が単独でも使用可。
- LC100Jは、エンコーダ搭載で寸法精度向上。
- 巻き取り部は、6枚の羽が同時に倒れ、電線の取り外しがワンタッチ。
- 巻き取りリールのみの交換ができ、押えガイド付きのKHF-515や小リール内径のRAPID400、片ツバ式のKH-450など様々なリールに対応。
- 回転(巻取)方向は正転・逆転をスイッチで切り替えが可能です。
仕様
| 製品名 | 電線切断巻き取り機 |
| シリーズ名 | KE100J-40WB |
| 製品構成 | 電動ケーブルカッター：LC100J (測長+切断) ケーブル巻き取り機：KE40WBシリーズ (リールのみ交換可) リモートコントローラー：RB100J (LC100Jを遠隔操作) |
| 電圧 | AC100V |
| 重量 | LC100J：10kg KE40WB-RAPID450：17kg |
| 電線外径 | 最大9mm |
| 電線サイズ | AWG28〜10 (0.08〜6sq) |
| 切断長さ | 最大999,999mm(約1000m) |
| 巻き取りリール | 様々な巻き取りリールに対応可 下記(型式)をご参照ください。 |
| 回転方向 | 正転、逆転 |
| モーター | ブレーキモーター |
| オプション(切断機) | ウレタンローラー、左ワイヤーガイド等 |
巻き取りリール機種例
型式：KE40WB-KHF515
(リール外径：515mm、押えガイド付き)
(リール外径：515mm、押えガイド付き)

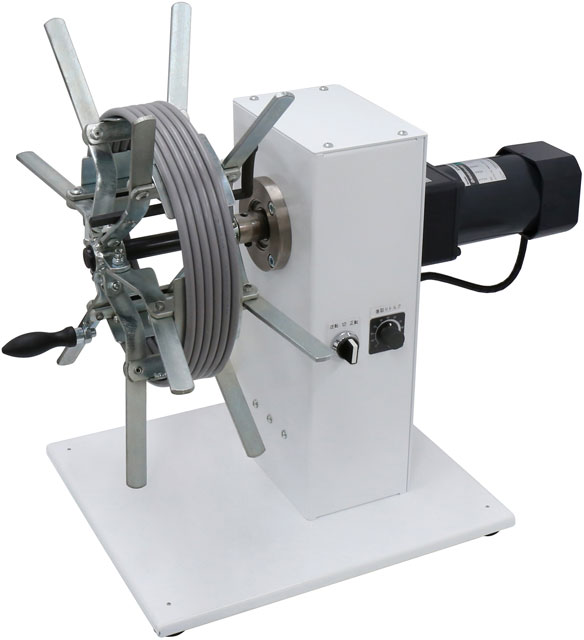

型式：KE40WB-RAPID450
(リール外径：450mm、パラソル式)
(リール外径：450mm、パラソル式)

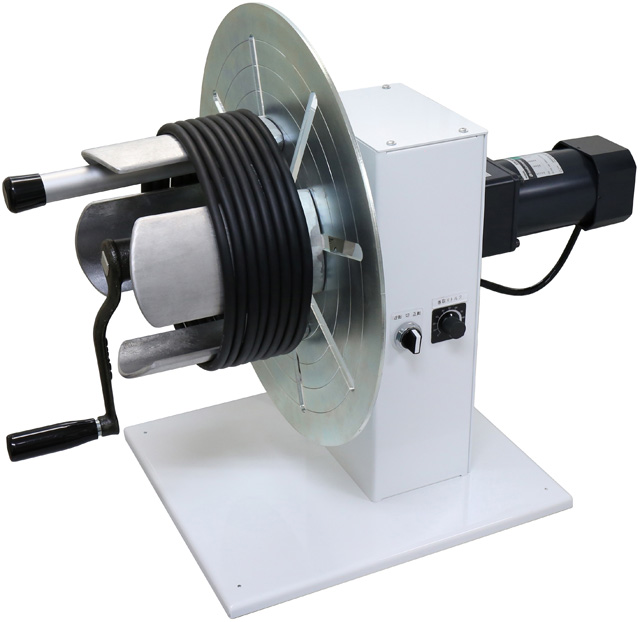

型式：KE40WB-KH450
(リール外径：450mm、片ツバ式)
(リール外径：450mm、片ツバ式)

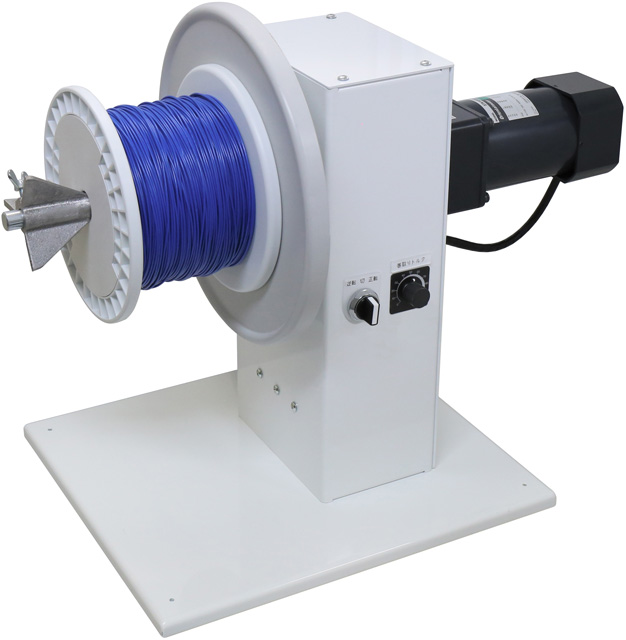

型式：KE40WB-TIS450
(ツバ径：300mm、ボビン巻き)
(ツバ径：300mm、ボビン巻き)
型式：巻き取りリールのみの交換可
| 型式 | KE40WB- KHF515 |
KE40WB- RAPID450 |
KE40WB- KH450 |
KE40WB- TIS450 |
| 巻き取り種類 | 束巻き | 束巻き | 束巻き | ボビン巻き |
| リール外径 (ツバ径) |
515mm | 450mm | 450mm | (300mm) |
| 巻取り内径 (ボビン穴径) |
160〜420mm | 250mm | 170〜350mm | (25〜80mm) |
| 巻取り束厚 (ボビン幅) |
60〜140mm | 70mm | 180mm | (最大150mm) |
| 羽数 (軸サイズ) |
6枚 | 6枚 | 4枚 | (長さ：200mm) (外径：16mm) |
※巻き取りリールは一部例です。他のリールにも対応できる場合があります。
動画
※巻き取りリールは、KE40WB-RAPID450になります。
製品構成
電動ケーブルカッター
LC100J
外径：9mm。エンコーダー搭載で、寸法精度が安定。
LC100J
外径：9mm。エンコーダー搭載で、寸法精度が安定。
電動ケーブル巻取り機
KE40WBシリーズ
巻き取りリールのみの交換が可能な小型モデル。
KE40WBシリーズ
巻き取りリールのみの交換が可能な小型モデル。
リモートコントローラー
RB100J
切断機LC100Jを遠隔操作できるコントローラー。
RB100J
切断機LC100Jを遠隔操作できるコントローラー。
