廉価版引張試験機 DSV/DSTシリーズ
コストパフォーマンスが高く、ハンディー測定に最適

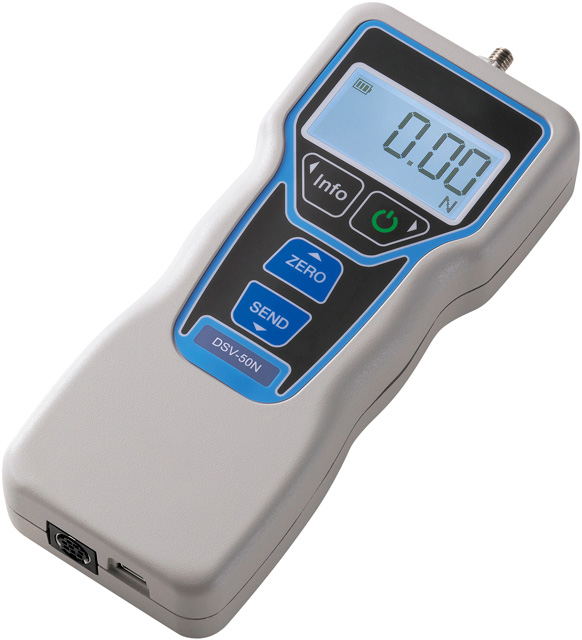

 写真は、DSV-50N |
廉価版引張試験機
DSV/DSTシリーズ |
特長
- 1000Nまでの低〜中荷重領域をデジタルにて計測。
- DSVシリーズは、姿勢変化警告機能付きで、姿勢変化を検知し、アラームでお知らせ。
- DSTシリーズは、引張・圧縮方向のリアルタイム、ピーク測定が可能で、コストパフォーマンスが高いモデルです。
- 付属ソフトのForceLoggerを使用すれば、PCでデータ管理が可能。USB接続と手軽。
- 最長で30時間のバッテリー駆動
- 校正日予定日を設定し、予定日30日前にお知らせ。
用途例
- 電子部品の溶着強度やはんだ付強度等の部品強度の測定
- 圧着端子の引張強度の測定
- コネクタやスライドキャップなどの挿抜力測定
- 包装容器等のシール剥離力の測定
- 各種引っ張り力、圧縮力の測定
- 粘着力・剥がす力の測定
- 様々な材料の、切れる力・張力の測定
仕様
| 製品名 | 廉価版引張試験機 | |
| シリーズ名 | DSV (普及多機能型) |
DST (普及型) |
| 精度 | ±0.2% F.S. ±1digit | |
| 表示 | 符号付4桁 | |
| サンプリング周期 | 最大1000回/秒 | |
| オーバー荷重警告 | 約110% (アラーム/画面表示) 事前通知アラーム：レンジ９０%以上 |
|
| 使用最大荷重値 | 下表(型式)参照 | |
| バッテリー使用時間 | 約30時間 (バックライトオフ時) 約14時間 (バックライトオン時) (充電時間約4.5時間) |
|
| 電源 | 内蔵ニッケル水素電池 USB (パソコン・モバイルバッテリー・ACアダプター) |
|
| 使用環境 | 温度：0〜40度 湿度：20〜80% |
|
| 機能 | ピークホールド(引張/圧縮)、上下限値判定(OK判定)、計測感度設定、ディスプレイ表示上下反転、符号反転、設定ロック、日付時間設定、オフタイマー、校正時期お知らせ | |
| DSVシリーズ機能 | 姿勢変化警告アラーム(ハンディー測定での姿勢条件を均一化)、連続ピークモード、内部メモリ1000データ | - |
| 出力機能 | USB/RS232C | |
| 外形寸法 | W72 × L32 × H181 mm | |
| 重量 | 約460g | |
| 付属品 | Force Logger(データ取込ソフトウェア) アタッチメント6点(小鉤、平型、円錐、A型、V型、接続ロッド) USBケーブル、ACアダプタ、検査成績表、収納ケース  |
|
| オプション | ・ZLINK4（付属USBケーブルにて接続。荷重-時間グラフを作成し、荷重の変化を視覚化。) ・4台同時接続ソフトウェア(型式：Force Logger Plus) ・引っ張りアタッチメント ・圧縮アタッチメント ・引張試験機用ハンドル(型式：FOH-1) ・ハンディグリップベルト (型式：HGB-1) ・交換用バッテリー(型式：BP-403) |
|
※付属のアタッチメントは、レンジ(最大荷重)により異なります。

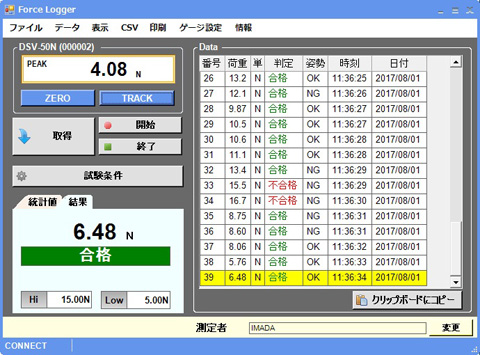

付属ソフトウェア Force Logger
 |
|
| 主な機能 | ・取得データの最大値・最小値・平均値参照 ・計測データを取り込み ・プッシュプルゲージの機能設定 ・CSV形式でのデータ保存 |
| 動作環境 ※2 | ・OS：Windows7/8/8.1/10 (32/64bit) ・CPU：Pentium4 (1GHz以上) ・メモリ：2GB以上 ・ハードディスク：10GB以上 ・.NET Framework4以上 ・InternetExplorer6.0、Windowsインストーラー3.0以降 ・接続端子：USB1.1、USB2.0 |
DSシリーズについて
ハンドユーズでの再現性を高め、内部メモリ機能を追加した上位モデル
DSVシリーズ
(普及多機能型)
(普及多機能型)
コストパフォーマンスが高い
普及型モデル
DSTシリーズ
(普及型)
(普及型)
型式
| 型式 | 最大荷重 | 表示 | 最小分解能 |
| DSV(DST)-2N | 2N | 2.000N | 0.001N |
| DSV(DST)-5N | 5N | 5.000N | 0.001N |
| DSV(DST)-20N | 20N | 20.00N | 0.01N |
| DSV(DST)-50N | 50N | 50.00N | 0.01N |
| DSV(DST)-200N | 200N | 200.0N | 0.1N |
| DSV(DST)-500N | 500N | 500.0N | 0.1N |
| DSV(DST)-1000N | 1000N | 1000N | 1N |
測定・計測スタンド
※再現性の高い測定の場合には、計測スタンドが便利です。
