ピンゲージ M22520/3-1

圧着爪の摩耗を定期的に点検でき、圧着の信頼性を確認

ピンゲージ M22520/3-1(G125)
ピンゲージ
M22520/3-1
(G125)
印刷する

特長

仕様

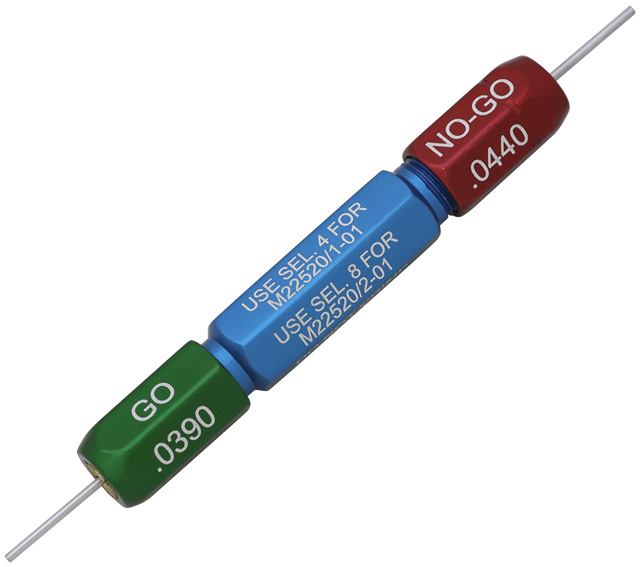

製品名 ピンゲージ
型式 M22520/3-1 (G125)
製造元 DMC (Daniels Manufacturing Corporation)
外形寸法 L95mm
重量 10g
対応機種 M22520/1-01 (AF8)
WA27F
M22520/2-01 (AFM8)
WA22

使用方法

1.M22520/1-01(AF8)の場合
M22520/1-01(AF8)本体

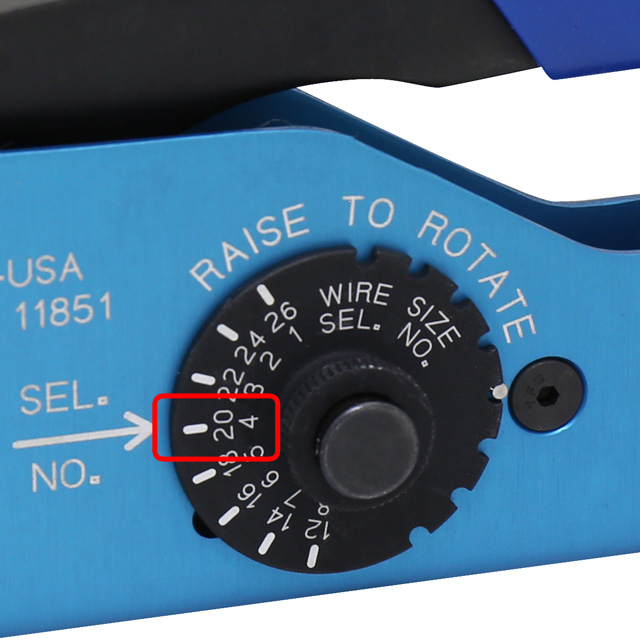

圧着工具(M22520/1-01)のセレクターノブ番号を4に合わせます。
圧着工具(M22520/1-01)のセレクター番号4
M22520/1-01
1.M22520/2-01(AFM8)の場合
M22520/2-01(AFM8)本体

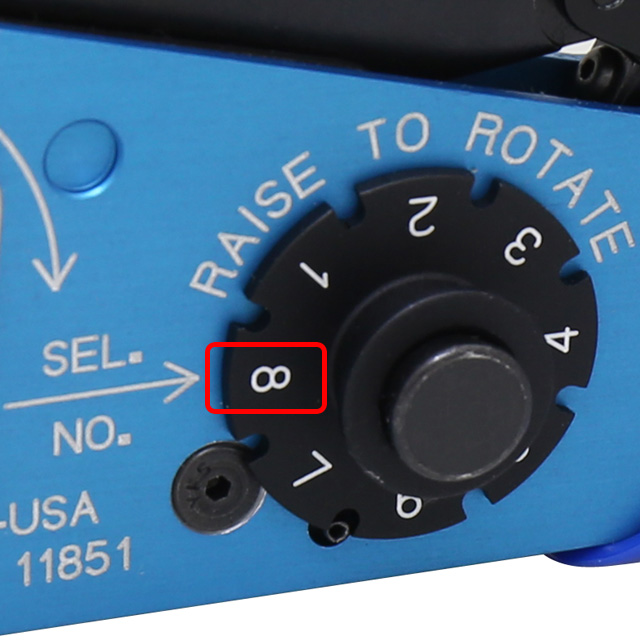

圧着工具(M22520/2-01)のセレクターノブ番号を8に合わせます。
圧着工具(M22520/2-01)のセレクター番号8
M22520/2-01
2.圧着工具のハンドルを完全に閉じた状態にします。
(閉じた状態にて、検査を行います。)

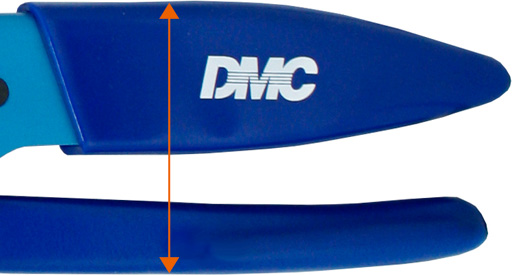

圧着工具のハンドル
完全に閉じた状態

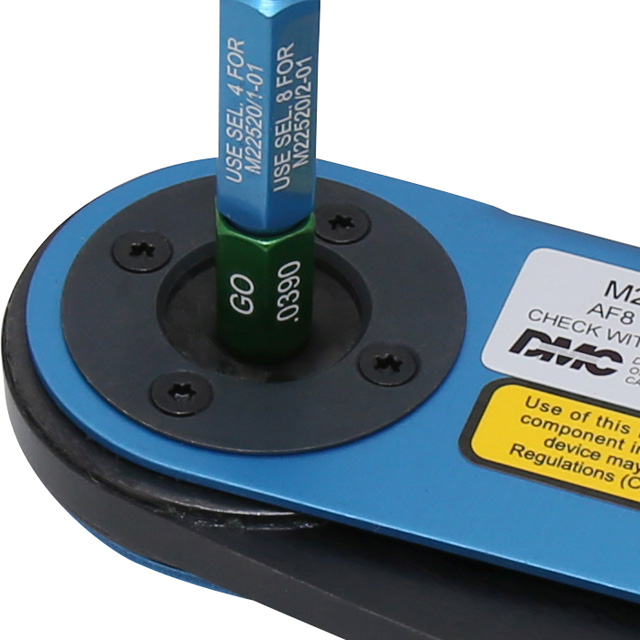

3.ピンゲージのGOの部分を圧着挿入部に差し込みます。右写真の様に、ピンが差し込める(通過できる)事を確認します。 ピンゲージGO部
GO時

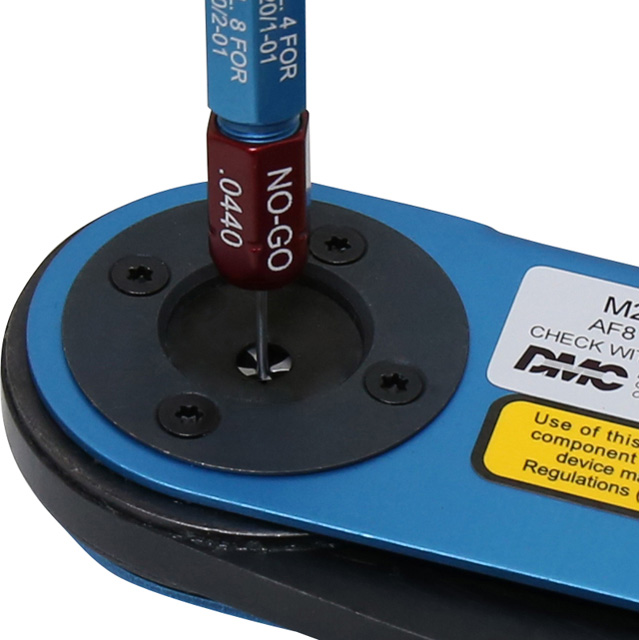

3.ピンゲージのNO-GOの部分を圧着挿入部に差し込みます。ピンが入らない(通過できない)事を確認します。 ピンゲージNO-GO部
NO-GO時

※ピンゲージ自体を圧着しないでください。
※その他オプションについては、別途お問い合わせください。
掲載されていないDMC製の製品につきましても、お気軽にお問い合わせ下さい。
