エアー式コンタクトピン圧着工具 WA22
DMC純正工具
M22520/2-01(AFM8)準拠の4インデント圧着機
 |
エアー式コンタクトピン圧着工具
WA22 |
特長
- AFM8(M22520/2-01)に相当するMIL規格準拠の圧着機。
- DMC社製のエアー駆動式圧着工具。
- AWG32〜20のコンタクトピンを4インデント(4点同時)で圧着を行います。
- AFM8(M22520/2-01)と同じポジショナー、タレットヘッド、ピンゲージなどの付属品を使用する事ができ便利。AFM8も同じDMC製です。
- セレクターノブで圧着深度の調節が可能。
- フットスイッチ駆動により両手での作業が行えます。圧着工具のみでも、ハンドスイッチで動作を行う事ができ、卓上・ハンディの両用タイプ。
- スタンドは、作業者のお好みの角度に調節が行え、疲労軽減にも役立ちます。
- DMC社は、ISO9001:2008を取得済み。又、製品はEAR99に該当します。
仕様
| 製品名 | エアー式コンタクトピン圧着工具 |
| 型式 | WA22 |
| 製造元 | DMC (Daniels Manufacturing Corporation) |
| 外形寸法 | W120 × L210× H175mm (スタンド含む) |
| 重量 | 本体：990g スタンド：1660g |
| 端子形状 | コンタクトピン |
| 圧着能力 | 0.03〜0.5sq (AWG32〜20) |
| 圧着形状 | 4インデント (4点同時圧着) |
| 動作方法 | フットスイッチ、又は、ハンドスイッチ |
| エアー圧力 | 80〜120psi (約5.5〜8Bar) |
| 付属品 | 圧着スタンド、フットスイッチ |
| オプション | ロケーター(ポジショナー)、ピンゲージ、校正証明書(DMC社発行) |
※ロケーター、ピンゲージはオプションとなります。
※掲載されていないDMC製の製品につきましても、お気軽にお問い合わせ下さい。
外観

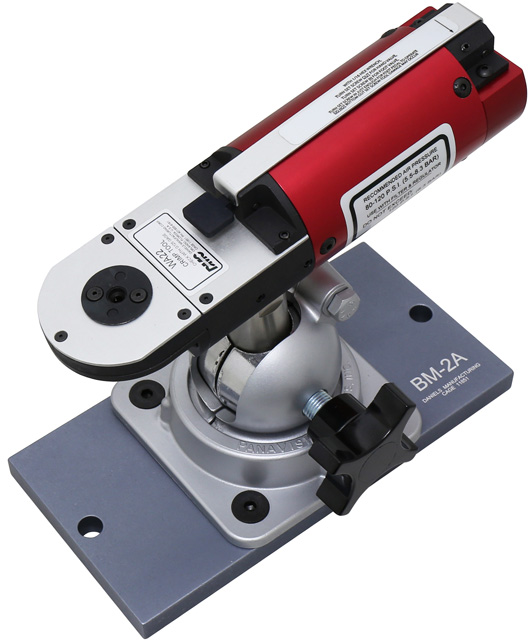

コンパクトで持ち運びにも便利

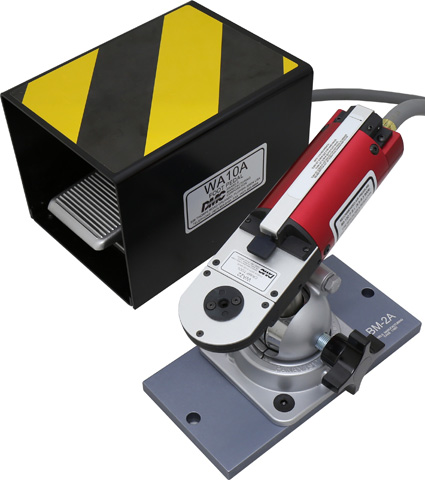

スタンド・フットスイッチとの接続時
(標準付属品)
(標準付属品)

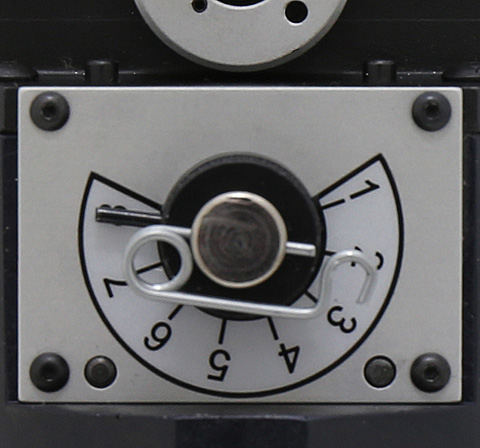

セレクターノブで圧着深度調節
セレクターノブ
(圧着工具/本体裏側)
(圧着工具/本体裏側)

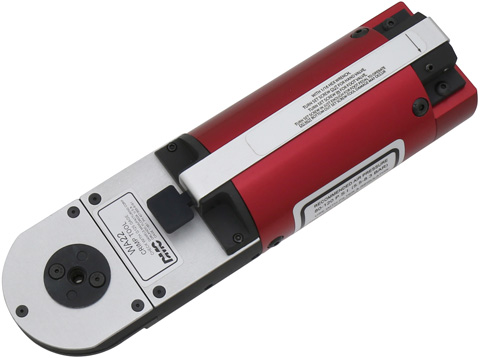

ハンディ時
オレンジ丸部を押しても
圧着する事が可能
圧着する事が可能
※拡大図は、画像をクリック下さい。
ロケーター・ポジショナー
※AFM8(M22520/2-01)と同じロケーター(ポジショナー)を使用します。
※ロケーターが必要になります。お見積依頼の際、ロケーター型式の記載もお願い致します。
K1S (M22520/2-02)
K41 (M22520/2-06)
K40 (M22520/2-07)
K13-1 (M22520/2-08)
K42 (M22520/2-09)
K43 (M22520/2-10)
K287 (M22520/2-11)
K406 (M22520/2-31)
K817-1
K345
K547
SK2/2
※ポジショナー(ロケーター)はオプションです。
※上記以外のポジショナー(ロケーター)でも別途お問い合わせ下さい。
関連製品
コンタクトピン圧着工具
M22520/2-01
本製品に相当するMILスペックの圧着工具。DMC製。別名AFM8。
M22520/2-01
本製品に相当するMILスペックの圧着工具。DMC製。別名AFM8。
圧着工具(AFM8)キット
DMC274
圧着工具とポジショナー(36種)等を付属したツールキット。DMC製。
DMC274
圧着工具とポジショナー(36種)等を付属したツールキット。DMC製。
