コンタクトピン圧着工具 M22520/1-01

0.12〜3.5sqコンタクトピン用4インデント工具

コンタクトピン圧着工具_M22520/1-01(AF8)
コンタクトピン圧着工具
M22520/1-01
(AF8)
印刷する

特長

仕様

製品名 コンタクトピン圧着工具
型式 M22520/1-01 (AF8)
モデル 標準モデル 校正証明書付きモデル
製造元 DMC (Daniels Manufacturing Corporation)
外形寸法 L250mm
重量 570g
端子形状 コンタクトピン
圧着能力 0.12〜3.5sq (AWG26〜12)
圧着形状 4インデント
オプション ポジショナー(ロケーター)、ピンゲージ、引き抜き工具

※その他オプションについては、別途お問い合わせください。
掲載されていないDMC製の製品につきましても、お気軽にお問い合わせ下さい。

関連機種

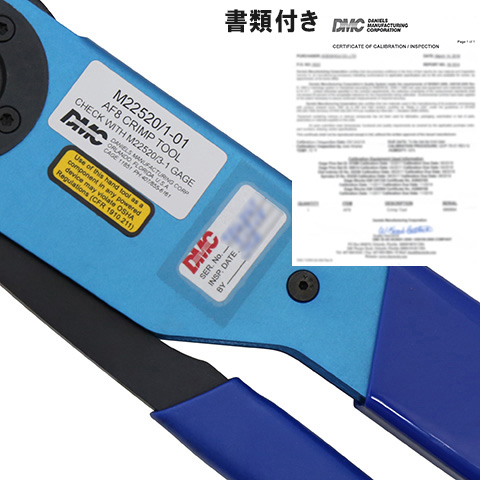

校正証明書付モデル
DMC社発行の校正証明書
(製造番号付)
校正証明書付モデルも有

外観

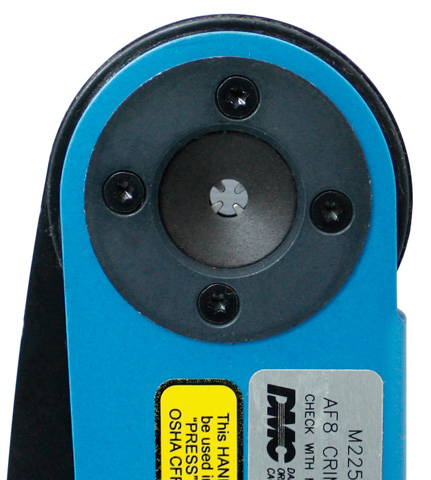

圧着ダイス部
4インデントでの圧着
圧着ダイス部

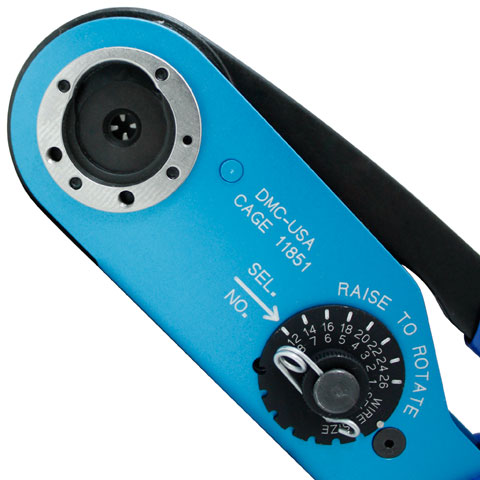

圧着ダイスとワイヤーサイズ
セレクターノブでワイヤーサイズ調節
圧着ダイスとワイヤーサイズ

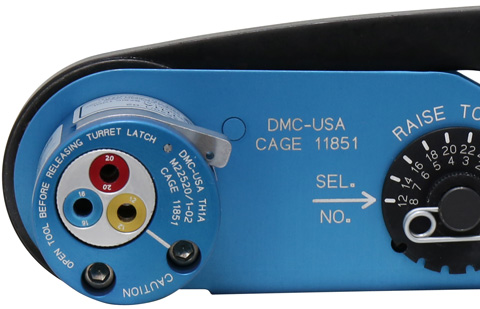

M22520/1-01とM22520/1-02(TH1A)取付時
M22520/1-02(TH1A)取付時
ポジショナー取付時

ポジショナー・タレットヘッド

ポジショナーを使用する(本体に取りつける)事で、コンタクト(端子)を毎回正確な位置にセットする事ができ、圧着位置の正確性や効率がアップ。

ポジショナー M22520/1-02 (TH1A)
M22520/1-02
(TH1A)
ポジショナー M22520/1-03 (TH4)
M22520/1-03
(TH4)
ポジショナー M22520/1-04 (TH163)
M22520/1-04
(TH163)
ポジショナー M22520/1-05 (UH2-5)
M22520/1-05
(UH2-5)
ポジショナー TH185
TH185
ポジショナー TP1142
TP1142
ポジショナー TH493-1
TH493-1
ポジショナー TP687
TP687

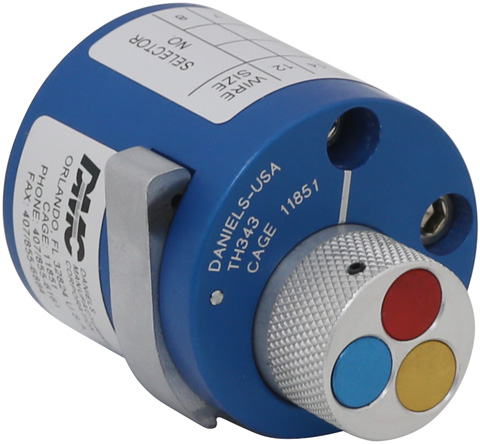

ポジショナー M22520/1-18 (TH343)
TH343
M22520/1-18
ポジショナー M22520/1-12 (TH270)
TH270
M22520/1-12

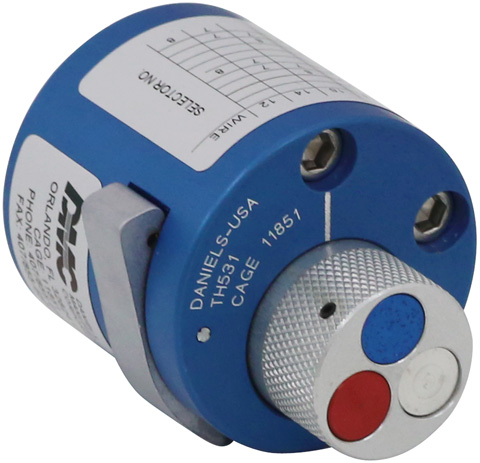

ポジショナー TH531
TH531

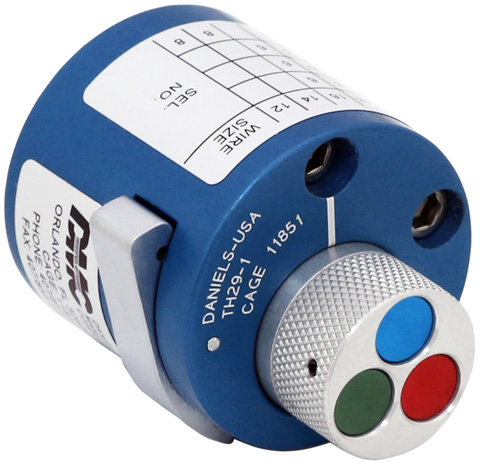

ポジショナー TH29-1
TH29-1

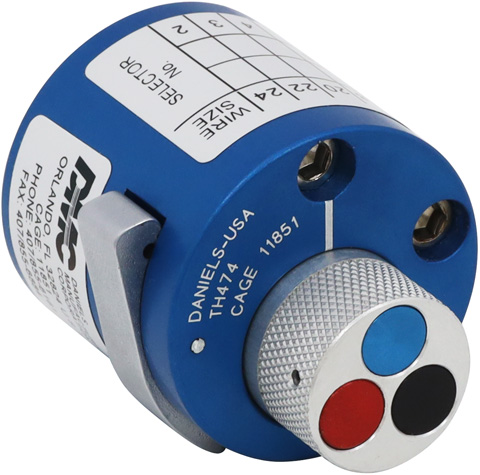

ポジショナー TH474
TH474

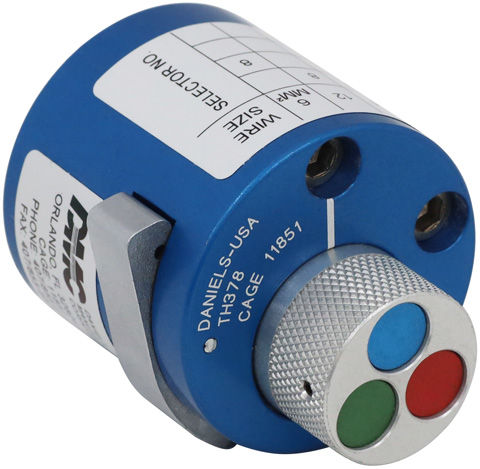

ポジショナー TH378
TH378

※ポジショナー・タレットヘッドはオプションとなります。
※上記以外のポジショナー(ロケーター)については別途お問い合わせ下さい。

動画

※タレットヘッドTH163の取り付け動画になります。

ピンゲージ、引き抜きピンセット

・ピンゲージは、圧着深度(インデント爪の深さ)を日常的に検査・点検する為の工具です。
・引き抜き工具は、コネクタからコンタクトを引き抜く工具となります。

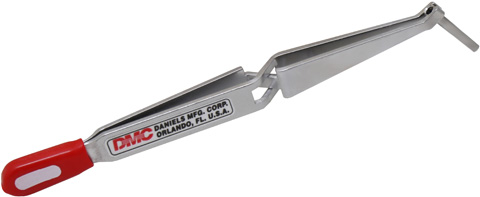

引き抜き工具 (M81969/8-)
引き抜き工具
DRKシリーズ
(M81969/8-枝番)

※ピンゲージや引き抜き工具はオプションとなります。
※引き抜き工具(ピンセット)の写真は、M81969/8-06です。

関連・類似製品

エアー式コンタクトピン圧着工具 WA27F
エアー式コンタクトピン圧着工具/WA27F
AF8(M22520/1-01)に相当するエアー駆動式圧着機
圧着工具キット
DMC1186
コンタクトピン圧着工具キット/DMC1186
タレットヘッド(16種)やピンゲージを付属したキット
4インデント圧着工具
PEW8.75-3
4インデント圧着工具/PEW8.75-3
圧着値を0.01mm単位と精密に設定できるデジタル式
