コンタクトピン圧着工具(AFM8)キット DMC274
ポジショナー(36種)やピンゲージを付属したツールキット
 |
コンタクトピン圧着工具(AFM8)キット
DMC274 |
特長
- 圧着工具(M22520/2-01)、ポジショナー36種類、ピンゲージを付属したツールキット。
- 「AFM8」としても知られる、アメリカDMC製の工具です。
- M22520/2-01は、MIL規格(米国軍用規格)に適合した圧着工具。 又、DMC社が発行する校正証明書も付属しています。
- 0.03〜0.5sq(AWG32〜20)のコンタクトピンを4インデント(4点同時)で圧着。
- DMC社は、ISO9001:2008を取得済み。又、製品はEAR99に該当します。
仕様
| 製品名 | コンタクトピン圧着工具(AFM8)キット | |
| 型式 | DMC274 | |
| 製造元 | DMC (Daniels Manufacturing Corporation) | |
| 端子形状 | コンタクトピン | |
| 圧着能力 | 0.03〜0.5sq (AWG32〜20) | |
| 圧着形状 | 4インデント | |
| 付属ポジショナー | 1. M22520/2-02 (K1S) 2. M22520/2-03 (K60S) 3. M22520/2-04 (K151) 4. M22520/2-05 (K3) 5. M22520/2-06 (K41) 6. M22520/2-07 (K40) 7. M22520/2-08 (K13-1) 8. M22520/2-09 (K42) 9. M22520/2-10 (K43) 10. M22520/2-11 (K287) 11. M22520/2-12 (K286) 12. M22520/2-13 (K338) 13. M22520/2-14 (K340) 14. M22520/2-15 (K341) 15. M22520/2-16 (K339) 16. M22520/2-17 (K342) 17. M22520/2-18 (K343) 18. M22520/2-19 (K330-2) |
19. M22520/2-20 (K331-2) 20. M22520/2-21 (K332-2) 21. M22520/2-22 (K212) 22. M22520/2-23 (K267-1) 23. M22520/2-24 (K75S-1) 24. M22520/2-25 (K261-1) 25. M22520/2-26 (K262-1) 26. M22520/2-27 (K269-1) 27. M22520/2-28 (K373-1) 28. M22520/2-29 (K372-1) 29. M22520/2-30 (K404) 30. M22520/2-31 (K406) 31. M22520/2-32 (K496) 32. M22520/2-33 (K74S) 33. M22520/2-34 (K323) 34. M22520/2-35 (K532-1) 35. M22520/2-36 (K473) 36. M22520/2-37 (K709) |
| 付属品 | ・圧着工具(M22520/2-01(AFM8)) ・ポジショナー(36種類) ・ピンゲージ(M22520/3-1(G125)) ・校正証明書 ・収納ケース |
|
※掲載の無いDMC製の製品につきましても、お気軽にお問い合わせ下さい。
付属品
圧着工具
AWG32〜20
M22520/2-01
(AFM8)
(AFM8)
ピンゲージ
定期点検(Go-NoGo)の工具
M22520/3-1
(G125)
(G125)

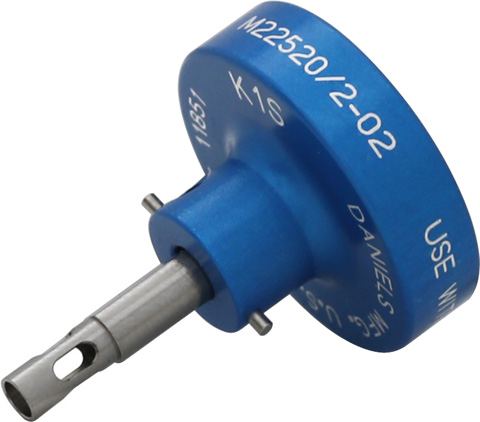

ポジショナー(36種類)
コンタクトを正確な位置にセット
M22520/2-02 (K1S)〜
M22520/2-37 (K709)
M22520/2-37 (K709)

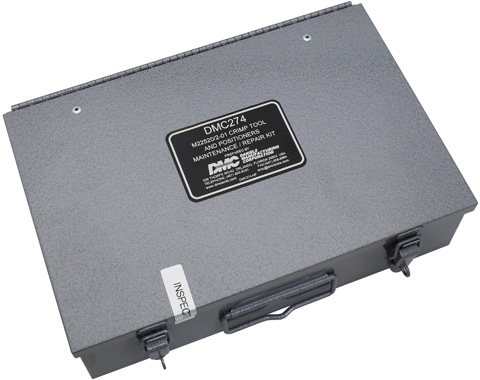

取っ手付きで持ち運びや
収納にも便利
DMC274用
収納ケース付属
収納ケース付属
