HanC/D/E/Yellock用圧着工具 AF8-15
DMC製のハーティング端子用工具
 |
HanC/D/E/Yellock用圧着工具
AF8-15 |
特長
- ハーティング製の端子HanC/D/E/Yellock用のアメリカDMC製の工具です。
- ロケーター付属しており、端子を正確な位置にセットでき効率よく確実に圧着。
- ラチェット機構とセレクタノブで正確に段階圧着。
- 0.14〜4sqのコンタクトピンを4インデント(4点同時)で圧着。
- DMC社は、ISO9001:2008を取得済み。又、製品はEAR99に該当します。
仕様
| 製品名 | HanC/D/E/Yellock用圧着工具 |
| 型式 | AF8-15 |
| 製造元 | DMC (Daniels Manufacturing Corporation) |
| 外形寸法 | L250mm |
| 重量 | 550g |

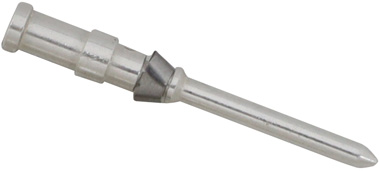

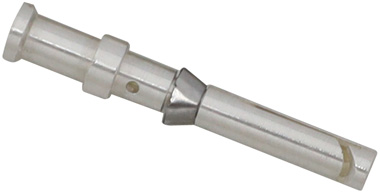

| 端子写真例 |   (写真は、HanD端子 オス09150006105 メス09150006205) |
| 端子品番 |
HanC：09320006xxx HanD：09150006xxx HanE：09330006xxx HanYellock：11050006xxx |
| 圧着能力 | HanC：1.5〜4sq (AWG16〜12) HanD：0.14〜2.5sq (AWG26〜14) HanE：0.14〜4sq (AWG26〜12) HanYellock：0.14〜4sq (AWG26〜12) |
| 圧着形状 | 4インデント |
| 付属品 | ロケーター |
※掲載の無いDMC製の製品につきてましても、お気軽にお問い合わせ下さい。
動画
※ハーティングHanD端子を圧着しています。
外観
端子を正確な位置にセット

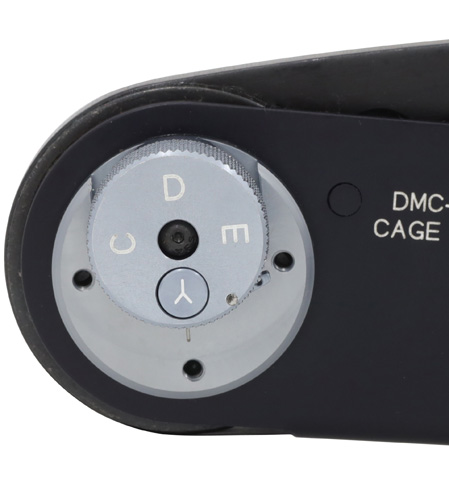

ロケーター部

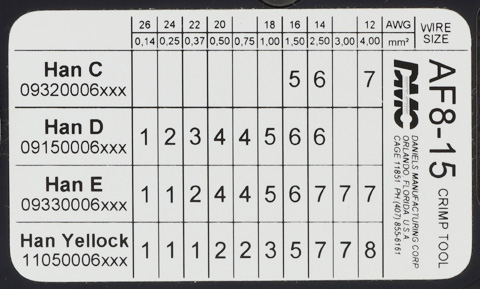

分かりやすい設定表
端子とセレクターノブ番号

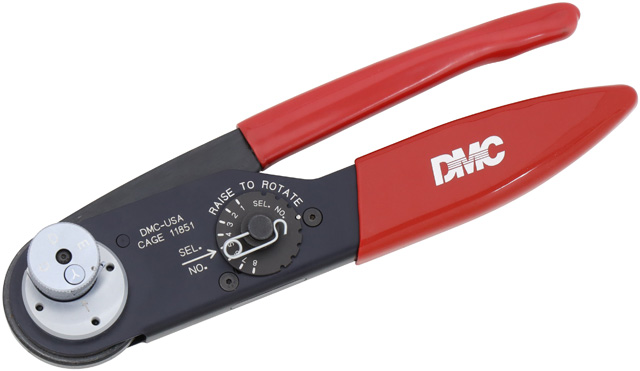

ロケーターとセレクターノブ側

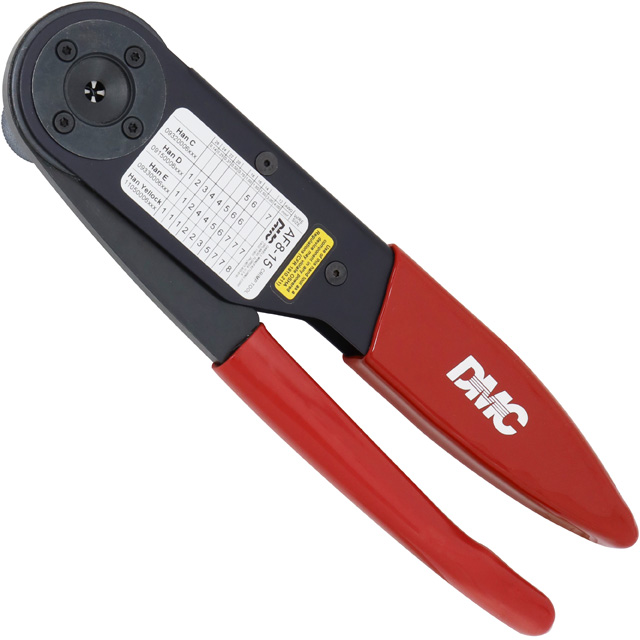

工具本体
