ハーティングHan用ストリップクリンパー KE-P16
芯線よじりのストリップ・圧着の同時加工で確実な加工
 |
ハーティングHan用ストリップクリンパー
KE-P16 |
特長

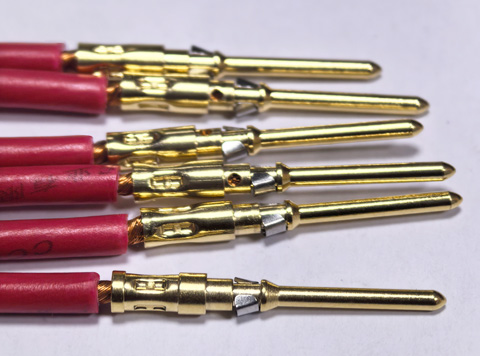

- HanD0.3〜2sqのコンタクトピンに回転式ストリップで芯線をよじり端子へ差し込み。

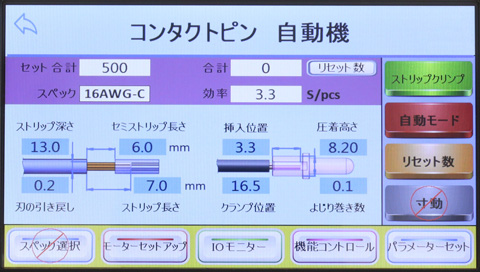

- 操作画面は、カラー画面で見やすくなっています。日本語で表示されています。
- 2サーボモーターと2ステッピングモーター採用で、加工精度がアップ。
- ヨジリ強さやストリップ長など設定は、デジタルにより設定。
- 電線ストリップと圧着の一連の動作が約4秒と、効率よく作業できます。

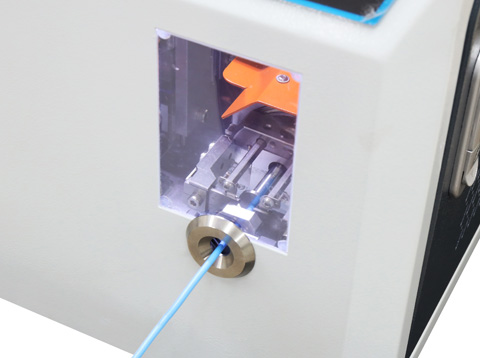

- 電線を挿入すれば、タッチセンサーで動作開始しますので、操作も簡単です。
- 展示機もご用意していますので、実機にてトライも可。
仕様
| 製品名 | ハーティングHan用ストリップクリンパー |
| 型式 | KE-P16 |
| 加工モード | 2モード ・電線ストリップ+コンタクトピン圧着 ・電線ストリップ(ツイストも可) |
| 電圧 | 110V 50/60Hz |
| 外形寸法 | W360 × L520 × H425 mm |
| 重量 | 70kg |
| 圧着能力 | 0.3〜2sq |
| 対応端子 | コンタクトピン(HanD) オス・メス HanD以外にもございましたら、お問い合わせください。 |
| 圧着形状 | 4インデント |

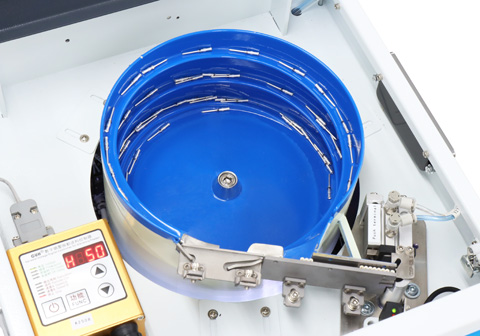

| 圧着設定 | 圧着深さ、圧着位置、挿入位置 ボウル部：端子送り速度、端子有無の検知 |
| 多芯ケーブル時の必要な絶縁体(首下)長さ | 40mm以上 (オプション：30mm〜) |
| ストリップ設定 | ツイスト有無、ストリップ長、刃深さ、刃戻し、回転速度、ツイスト速度、回転数 |
| サイクルタイム | 約4秒 |
| エアー圧力 | 5〜6Bar |
| 動作開始 | タッチセンサー |
| 画面 | 日本語 / 英語 カラータッチパネル式 |
| 機能 | 原点復帰、緊急停止、ブザー |
| モーター | サーボモーター、ステッピングモーター：各2個 |
| オプション | フットスイッチ |
※製品改良の為、予告なく仕様が変わる場合もあります。予めご了承下さい。
動画

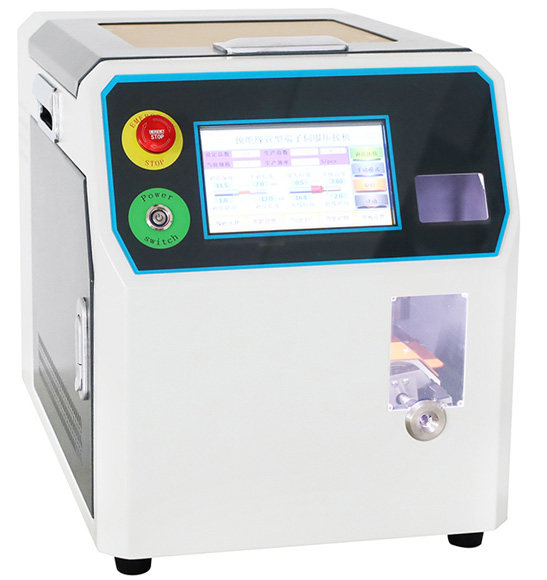

外観
