荷重グラフ作成ソフトウェア ZLINK4

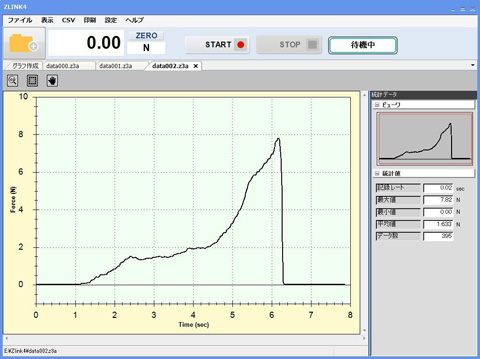

荷重-時間グラフを作成し、荷重の変化を視覚化
 |
荷重グラフ作成ソフトウェア
ZLINK4 |
特長
- 荷重-時間グラフが簡単に作成できます。
- デジタルフォースゲージの(DSV/DSTシリーズ)に対応。
- トリガー設定を使用すると、記録を開始・終了する荷重値を設定する事で、自動で記録開始・終了が可能。また、記録時間を設定する事もできます。
- 最大値や最小値・平均値の表示が可能です。
- フォースゲージ(DSV/DSTシリーズ)の機能設定、保存ができます。
- 指定場所をドラッグする事で、グラフのズームが可能になります。
各種機能

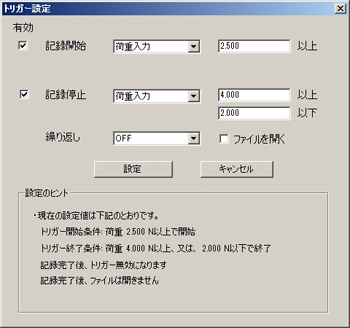

トリガー機能
記録を開始・終了する荷重値を設定する事で、自動で記録が可能です。
また、記録時間を設定することも可能
また、記録時間を設定することも可能

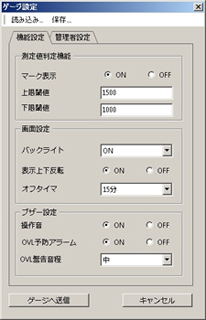

プッシュプルゲージの設定設定
DSV/DSTシリーズと接続すると、プッシュプルゲージ本体の
設定がパソコン上で設定でき便利。
設定がパソコン上で設定でき便利。
仕様
| 製品名 | 荷重グラフ作成ソフトウェア | |
| 型式 | ZLINK4 | |
| 使用可能フォースゲージ | DSV/DST 必要ケーブル フォースゲージ付属USBケーブル |
DS2 必要ケーブル オプションケーブル：CB-203 |
| データ通信速度 | 最大50データ/秒 | |
| 表示分解能 | 荷重：最大荷重(レンジ)による (符号付き4桁表示) 例：5Nレンジ使用時→0.001N |
|
| 機能 | ・トリガー機能 (記録を開始・終了する荷重値を設定すると、自動で記録が可能) ・統計値出力 (最大値、最小値、平均値などの表示) ・CSVファイル変換 ・印刷 ・ZLINK3データ表示 ・プッシュプルゲージ機能設定(DSV/DST) |
|
| データ出力 | Word、Excel、PDF形式 | |
| 言語 | 日本語、英語 | |
※ZLINK3で記録した測定データを付属のコンバートソフトで変換し、表示が可能。
PCの動作環境
| 対応OS | Windows 7/8/8.1/10 (32/64bit) |
| 対応ハードウェア | CPU：Pentium4 1GHz以上 メモリ：2GB以上 ハードディスク：10GB以上(データ保存領域) |
| 実行環境 | .NET Framework4.6 以降 Internet Explorer6.0 以降 Windows インストーラ3.1 以降 |
| 画面サイズ | 解像度 1024×768ピクセル以上 |
| 接続ポート | USB1.1、USB2.0、RS-232C |
