スリオ社パワーコンタクトピン圧着工具 M317
パワーコンタクト端子#12/#8用DMC工具
 |
スリオ社パワーコンタクト圧着工具
M317 |
特長
- スリオ製パワーコンタクト#12、#8を4インデント(4点同時)で圧着を行います。
- ラチェット機構とセレクタノブで正確に段階圧着。
- コンタクトサイズに合わせ2種類のポジショナー(ロケーター)をご用意。(オプション)
- DMC製(アメリカ)の手動圧着工具です。
- DMC社は、ISO9001:2008を取得済み。又、製品はEAR99に該当します。
仕様
| 製品名 | スリオ社パワーコンタクトピン圧着工具 |
| 型式 | M317 |
| 製造元 | DMC (Daniels Manufacturing Corporation) |
| 外形寸法 | L250mm |
| 重量 | 520g |
| 端子形状 | パワーコンタクトシリーズ |
| 圧着形状 | 4インデント |
| オプション | ロケーター(ポジショナー)、ピンゲージ(G436) |
※ロケーターやピンゲージはオプションです。
※掲載されていないDMC社の商品についても、お気軽にお問い合わせください。
スリオ適用端子とロケーター一覧
| コンタクト サイズ |
ロケーター番号 | 電線サイズ | コンタクト 部品番号 |
ピン端子 (オス) |
ピン端子 (メス) |
| #12 | VGE10077A | AWG20 | 8291 1437 NA | 82911459NK | 82911458K |
| #12 | VGE10077A | AWG20 | 8291 1436 NA | 82911459NA | 82911458A |
| #12 | VGE10077A | AWG18 | 8291 1435 NA | 82911461NK | 82911460K |
| #12 | VGE10077A | AWG18 | 8291 1434 A | 82911461NA | 82911460A |
| #12 | VGE10077A | AWG16 | 8291 1463 NA | 82911463NK | 82911462K |
| #12 | VGE10077A | AWG16 | 8291 1462 A | 82911463NA | 82911462A |
| #12 | VGE10077A | AWG14 | 8291 1465 NA | 82911465NK | 82911464K |
| #12 | VGE10077A | AWG14 | 8291 1464 A | 82911465NA | 82911464A |
| #8 | VGE10078A | AWG16 | 82913601A | 82913600A | |
| #8 | VGE10078A | AWG14 | 82913603A | 82913602A | |
| #8 | VGE10078A | AWG12 | 82913605A | 82913604A | |
| #8 | VGE10078A | AWG10 | 82913607A | 82913606A |

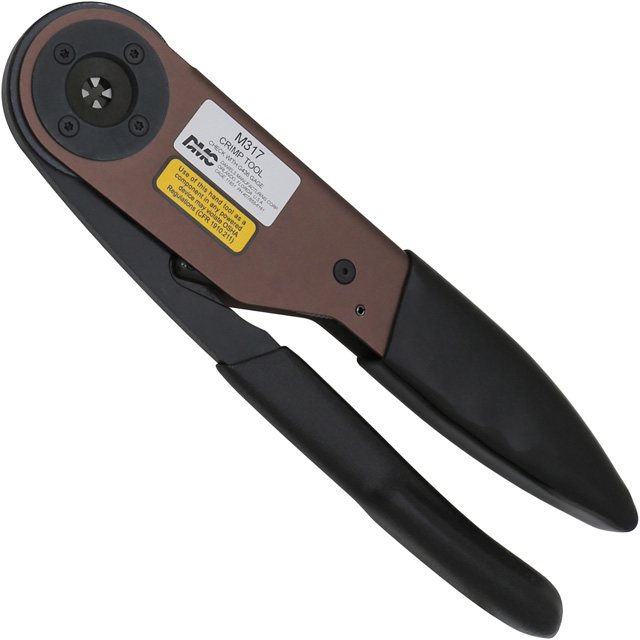

外観

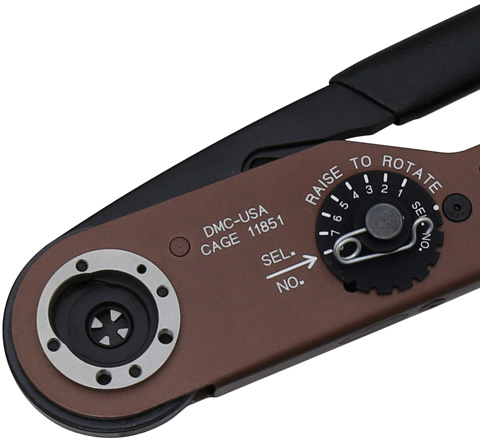

圧着とセレクターノブ

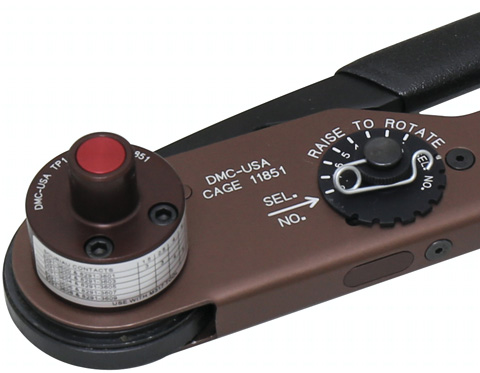

ポジショナー取り付け時
※拡大図は、画像をクリック下さい。
ポジショナー・ピンゲージ

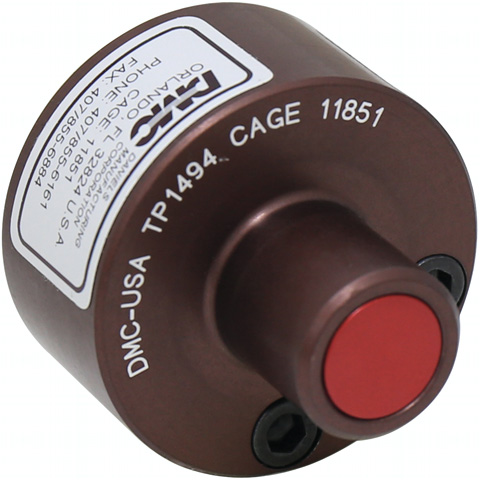

ポジショナー
TP1494
(VGE10077A)
(VGE10077A)

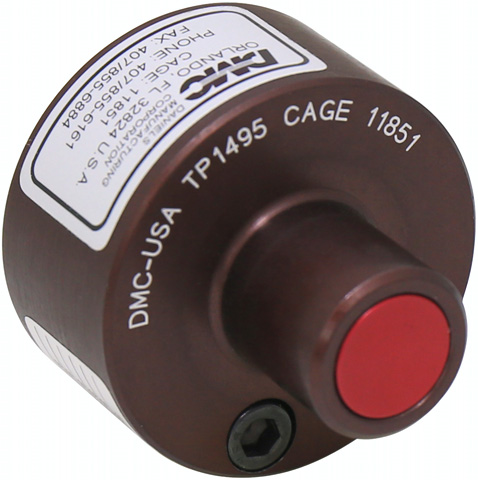

ポジショナー
TP1495
(VGE10078A)
(VGE10078A)

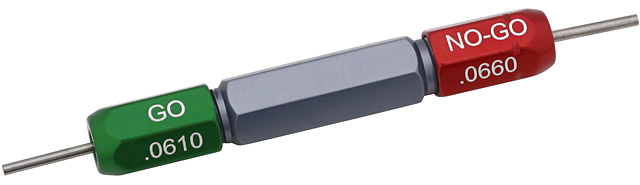

ピンゲージ
G436
(圧着爪の摩耗チェック)
(圧着爪の摩耗チェック)
※ロケーター(ポジショナー)・ピンゲージはオプションとなります。
※上記以外のロケータ(ポジショナー)・ピンゲージについては別途お問い合わせ下さい。
