コンタクトピン圧着工具 M22520/7-01

MH860としても知られるコンタクトピン用4点同時圧着ツール

コンタクトピン圧着工具_M22520/7-01(MH860)
コンタクトピン圧着工具
M22520/7-01
(MH860)
印刷する

特長

仕様

製品名 コンタクトピン圧着工具
型式 M22520/7-01 (MH860)
モデル 標準モデル 校正証明書付きモデル
製造元 DMC (Daniels Manufacturing Corporation)
外形寸法 L175mm
重量 280g
端子形状 コンタクトピン
圧着能力 AWG16〜28
圧着形状 4インデント
セレクター数 8
オプション ポジショナー(ロケーター)、ピンゲージ(G145)

※その他オプションについては、別途お問い合わせください。
※ポジショナーは、下記を参照ください。
掲載の無いDMC社の製品につきましても、お気軽にお問い合わせください。

外観

M22520/7-01本体_2

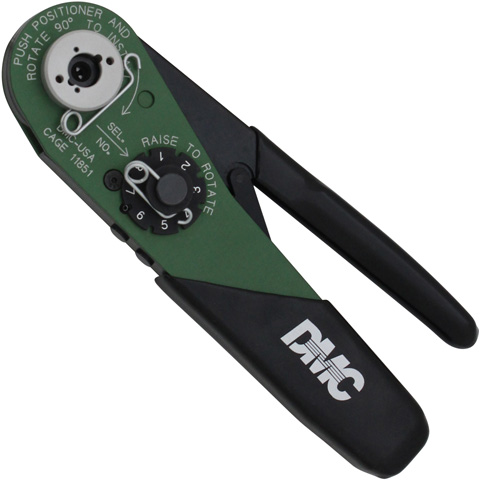

M22520/7-01 本体
セレクターノブ側
M22520/7-01とM22520/7-11
ポジショナー取付時
(端子を毎回正確な位置にセット)
ピンゲージ M22520/3-3 (G145)
ピンゲージ
M22520/3-3 (G145)

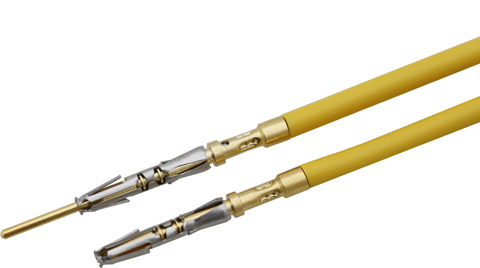

圧着サンプル
圧着サンプル
4方向からの強力な圧着

※ピンゲージは、圧着爪の点検用ゲージとなります。

ロケーター・ポジショナー

圧着工具にポジショナーを取りつける事で、コンタクト(端子)を同じ位置に毎回セットする事ができ、正確性・作業効率がアップ。

ポジショナー_86-164G
ポジショナー
86-164G
ポジショナー_86-3(M22520/7-04)
ポジショナー
86-3 (M22520/7-04)
ポジショナー_86-4(M22520/7-05)
ポジショナー
86-4 (M22520/7-05)
ポジショナー_86-6(M22520/7-04)
ポジショナー
86-6 (M22520/7-07)
ポジショナー_86-7(M22520/7-08)
ポジショナー
86-7 (M22520/7-08)
ポジショナー_86-19(M22520/7-11)
ポジショナー
86-19 (M22520/7-11)
ポジショナー_86-20(M22520/7-12)
ポジショナー
86-20 (M22520/7-12)
ポジショナー_86-21(M22520/7-13)
ポジショナー
86-21 (M22520/7-13)
ポジショナー_86-301
ポジショナー
86-301

※上記以外のロケータ・ポジショナーについては別途お問い合わせ下さい。
