エアー式コンタクトピン圧着工具 WA22P
DMC純正工具
M22520/7-01(MH860)に相当する4インデント圧着機
 |
エアー式コンタクトピン圧着工具
WA22P |
特長
- MH860(M22520/7-01)に相当する卓上式の圧着機。(MIL M22520準拠品)
- AWG28〜16のコンタクトピンを4インデント(4点同時)で圧着を行います。
- MH860(M22520/7-01)と同じロケーター(ポジショナー)、タレットヘッド、ゲージなどの付属品を使用する事ができますので、便利です。MH860も同じDMC製です。
- 8段階のセレクタノブで正確な圧着を行います。
- フットスイッチでも動作し両手が自由に使えます。圧着工具のみでも、ハンドスイッチで動作を行う事ができます。
- スタンドは、作業者のお好みの角度に調節が行え、疲労軽減にも役立ちます。又、スタンドやフットスイッチを取り外す事もでき、単体での動作も可。
- DMC社は、ISO9001:2008を取得済み。又、製品はEAR99に該当します。
仕様
| 製品名 | エアー式コンタクトピン圧着工具 |
| 型式 | WA22P |
| 製造元 | DMC (Daniels Manufacturing Corporation) |
| 外形寸法 | L203mm |
| 重量 | 本体：990g スタンド：1660g |
| 端子形状 | コンタクトピン |
| 圧着能力 | 0.08〜1.25sq (AWG28〜16) |
| 圧着形状 | 4インデント (4点同時圧着) |
| 動作方法 | フットスイッチ、又は、ハンドスイッチ |
| エアー圧力 | 80〜120psi (約5.5〜8Bar) |
| 付属品 | 圧着スタンド、フットスイッチ |
| オプション | ロケーター(ポジショナー)、ピンゲージ(G145)、DMC社発行の校正証明書 |
※ロケーター、ピンゲージはオプションとなります。
※掲載されていないDMC社の製品につきましても、お気軽にお問い合わせ下さい。
外観
コンパクトで持ち運びにも便利

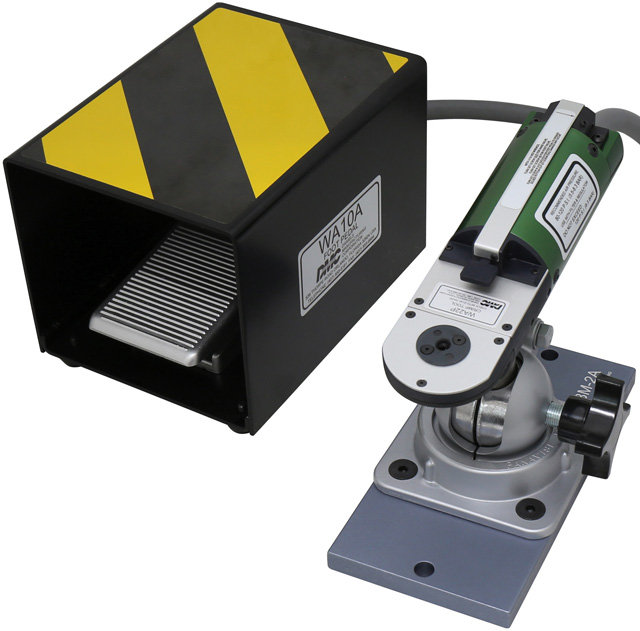

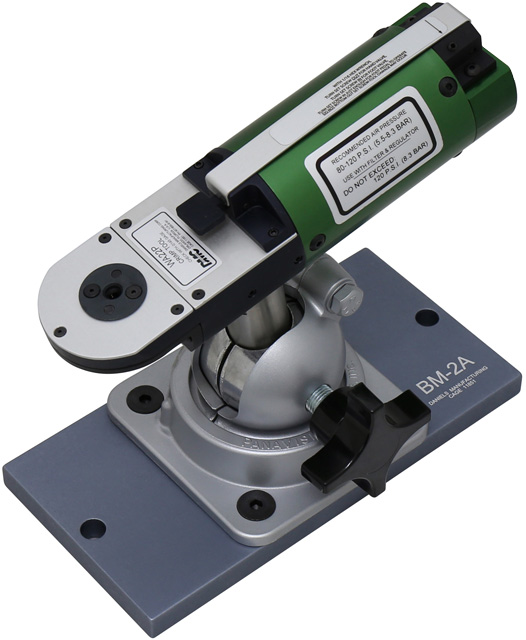

スタンド・フットスイッチとの接続時
(標準付属品)
(標準付属品)

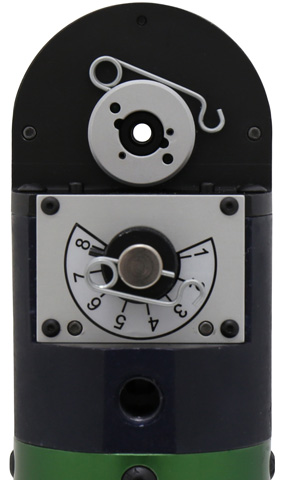

セレクターノブでワイヤーサイズ調節
セレクターノブ部と圧着部
(圧着工具/本体裏側)
(圧着工具/本体裏側)
※拡大図は、画像をクリック下さい。
ロケーター・ピンゲージ
※MH860(M22520/7-01)と同じロケーター(ポジショナー)が使用可。
※ロケーターは、必要です。お見積依頼の際、ロケーター型式の記載もお願い致します。

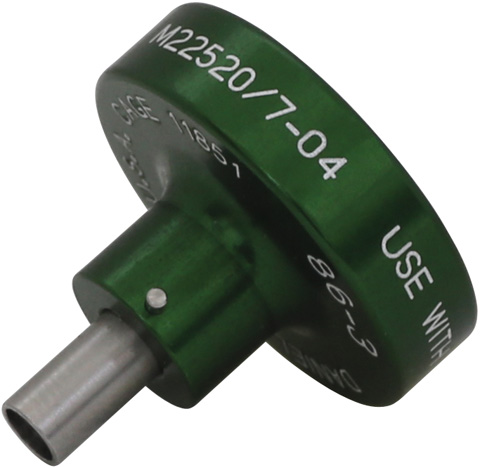

ロケーター
M22520/7-04 (86-3)
M22520/7-04 (86-3)
ロケーター
M22520/7-05 (86-4)
M22520/7-05 (86-4)
ロケーター
M22520/7-07 (86-6)
M22520/7-07 (86-6)

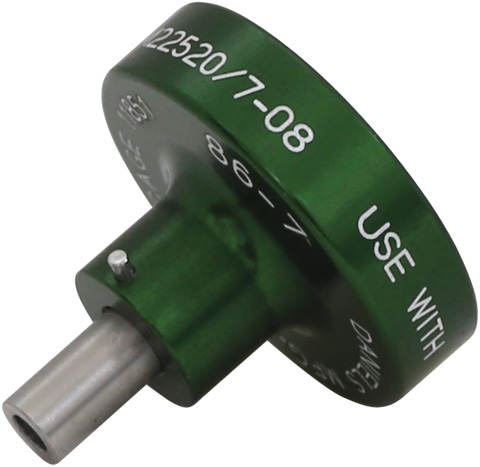

ロケーター
M22520/7-08 (86-7)
M22520/7-08 (86-7)

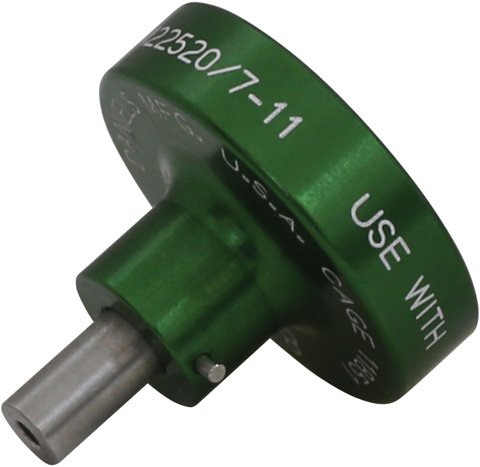

ロケーター
M22520/7-11 (86-19)
M22520/7-11 (86-19)

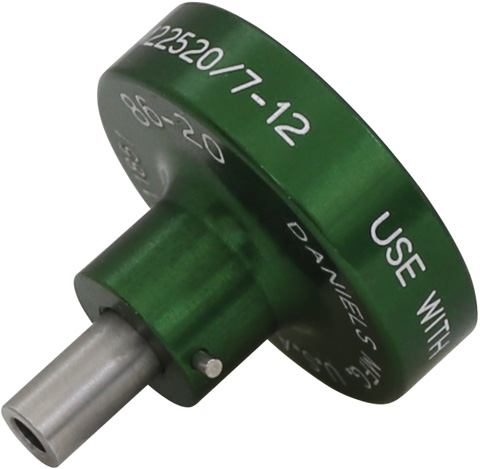

ロケーター
M22520/7-12 (86-20)
M22520/7-12 (86-20)

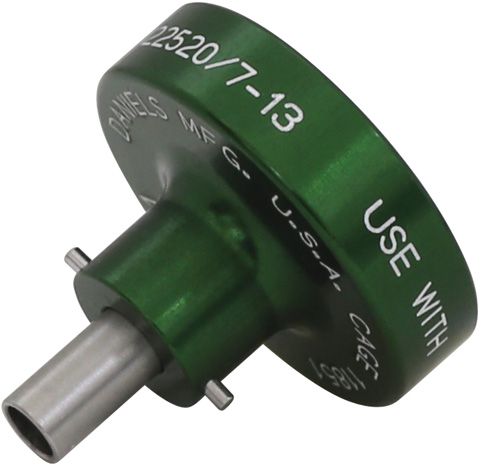

ロケーター
M22520/7-13 (86-21)
M22520/7-13 (86-21)

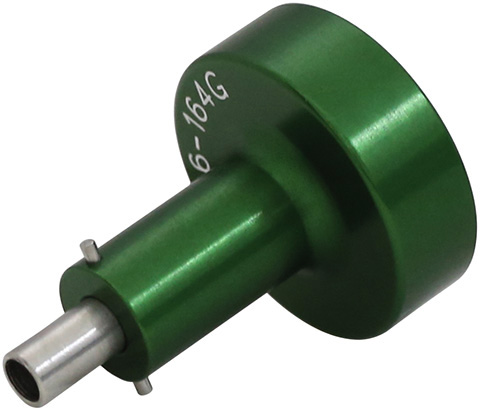

ロケーター
86-164G
86-164G

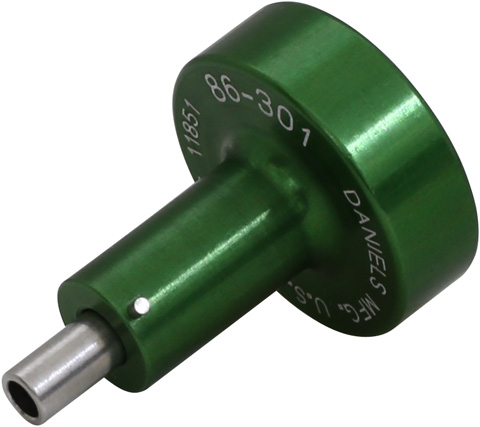

ロケーター
86-301
86-301
ピンゲージ
M22520/3-3 (G145)
M22520/3-3 (G145)
※ロケーター・ピンゲージもDMC純正品。MH860もDMCの製品です。
※上記以外のロケーター・ピンゲージ等は、別途お問い合わせください。
関連製品
コンタクトピン圧着工具
M22520/7-01
本製品に相当するMILスペックの圧着工具。DMC製。別名"MH860"。
M22520/7-01
本製品に相当するMILスペックの圧着工具。DMC製。別名"MH860"。
