ソーラー端子用工具セットの比較
ストーブリ社MC4・MC3について
| 太陽電池モジュール用コネクタ | MC4 | MC3 |
| 端子 |  MC4端子 |

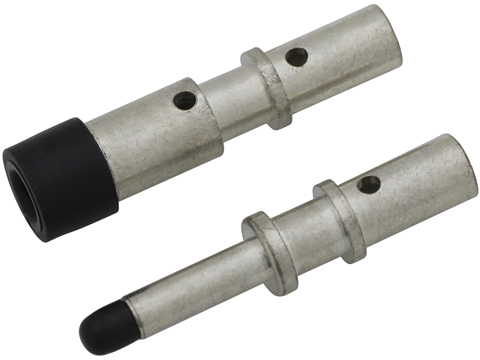

 MC3端子 |
| コネクタ |  MC4コネクタ |

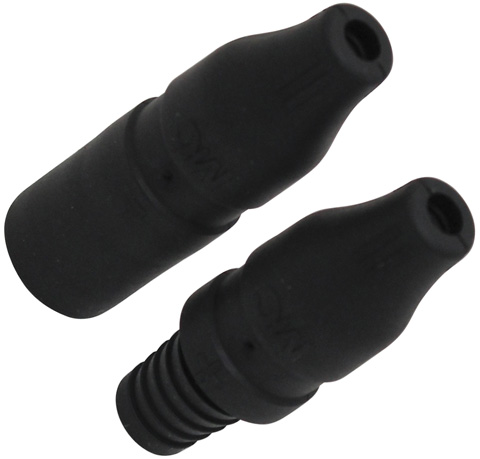

 MC3コネクタ |
※端子を圧着するには、圧着工具が必要となります。
※コネクタを組み付けるには、組立工具が必要となります。
セットの内容物 (MC4用)
| 端子・コネクタ | MC4 端子・コネクタ用キット | |||
| 製品名 | MC4ソーラー端子用工具 シンプルセット  |
MC4ソーラー端子用工具 スタンダードセット  |
MC4ソーラー端子用工具 フルセット  |
|
| 収納ケース | ○ | ○ | ○ | |
| ケーブル切断工具(RS-016C) | ○ | ○ | ○ | |
| ワイヤーストリッパー(RS-226-3S) | ○ | ○ | ○ | |
| 圧着工具 | MC4 | ○ | ○ | ○ |
| MC3 | - | - | - | |
| コネクタ組立工具 | MC4 | ○ | ○ | ○ |
| MC3 | - | - | - | |
| 端子収納ケース | - | ○ | ○ | |
| テストプラグ(MC4純正) | - | ○ | ○ | |
| 締付用ソケットレンチ(MC4純正) | - | ○ | ○ | |
| 締付固定用ソケットレンチ(MC4純正) | - | ○ | ○ | |
| トルクドライバー | - | - | ○ | |
セットの内容物 (MC4・MC3用)
| 端子・コネクタ | MC3・MC4 端子・コネクタ用キット | ||
| 製品名 | MC4・MC3ソーラー端子用工具 スタンダードセット  |
MC4・MC3ソーラー端子用工具 スモールセット  |
|
| 収納ケース | ○ | ○ | |
| ケーブル切断工具(RS-016C) | ○ | ○ | |
| ワイヤーストリッパー(RS-226-3S) | ○ | ○ | |
| 圧着工具 | MC4 | ○ | ○ |
| MC3 | ○ | ○ | |
| コネクタ組立工具 | MC4 | ○ | - |
| MC3 | ○ | - | |
| 端子収納ケース | ○ | - | |
| テストプラグ(MC4純正) | ○ | - | |
| 締付用ソケットレンチ(MC4純正) | ○ | - | |
| 締付固定用ソケットレンチ(MC4純正) | ○ | - | |
| トルクドライバー | - | - | |
※圧着工具本体に、MC4とMC3の圧着ダイス・ロケータが付属となります。
各製品の詳細
| バネ付ケーブルカッター RS-016C  外径～15mm コンパクト・開口バネ内蔵 ドイツ刃で鋭く切断。 |
ソーラーケーブルストリッパー RS-226-3S  サイズ：2/3.5/5.5sq 4枚刃方式なので 確実・キレイにストリップ。 |
MC4ソーラー端子圧着工具 PEW12.570  サイズ：2/3.5/5.5sq 垂直圧着で省力仕様。クリンプハイト調節可能。 |
| MC3ソーラー端子圧着工具 PEW12.194  サイズ：2.5/4/6sq 垂直圧着で省力仕様。クリンプハイト調節可能。 |
MC4コネクタ取り付けレンチ RE-690  MC4コネクタの締付や着脱が可能。2個1セットで使用。 |
MC3コネクタ取り付けレンチ RE-725  MC3コネクタのオス・メス用ゴム栓挿入工具。ハンドル操作なのでどこでも可能。 |
※リンクもしくは画像をクリックすると各製品の詳細ページが表示されます。
