端子圧着機 Pico500/Pico400シリーズ
大サイズの端子にも対応
 |
 端子圧着機
Pico500シリーズ Pico400シリーズ |
特長
- 圧着ダイスやロケータを交換することにより、様々な端子に対応します。
- コンタクトは、AWG20〜4/0と細線から太線まで幅広く対応。
- 圧着ダイスやロケータは、簡単に素早く交換できます。
- Pico Toolsの製品となります。
- フットスイッチを踏むと動作します(機種による)。
- 姉妹機として、Pico400シリーズもご用意。
仕様
| 製品名 | 卓上型端子圧着機 |
| 型式 | Pico(ピコ)500シリーズ |
| 製造元 |  Rennsteig (レンシュタイグ) |
| 電圧 | 110V |
| 外形寸法 | W240 × L300 × H480 mm |
| 重量 | 18kg |
| 対応端子 | コンタクトピン、裸端子、絶縁端子 |
| 圧着能力 | 端子による |
| 圧着形状 | 端子による |
| エアー圧着 | 6〜8Bar |
| 付属品 | 本体、フットスイッチ (別途、圧着ダイスとロケータが必要となります。) |
| 姉妹機 | Pico400シリーズ |
機種：500シリーズ
| 機種名 | P-500-D | P-500-DEC | P-500-D-1 | P-500-D-1EC | |
| 電線サイズ(AWG) | コンタクト | 20〜4/0 | 20〜4/0 | 20〜4/0 | 20〜4/0 |
| 絶縁端子 | 22〜3/0 | 22〜3/0 | 22〜4/0 | 22〜4/0 | |
| 裸端子 | 26〜4/0 | 26〜4/0 | 22〜250MCM | 22〜250MCM | |
| 駆動タイプ | 手動 | フットスイッチ | 手動 | フットスイッチ | |
外観
入れ替える事により様々な端子に対応

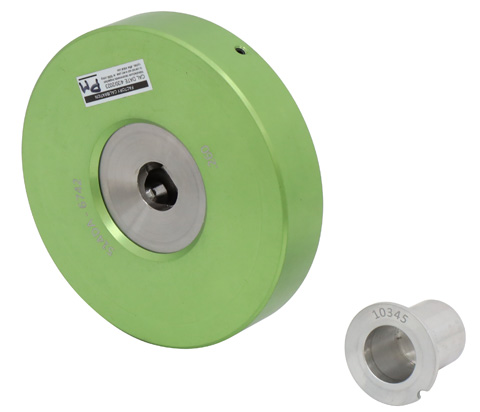

圧着ダイス一式(左)とロケータ(右)

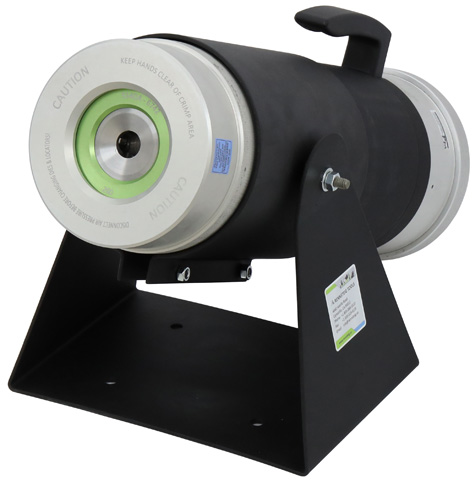

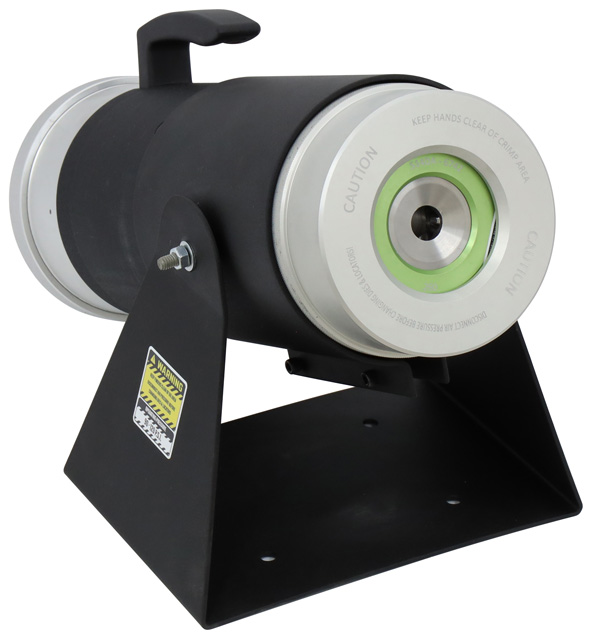

Pico500シリーズ
本体
