デジタル式圧着工具 PEW8.75-6
アメリカ規格MIL22520準拠のデジタル式工具
 |
 デジタル式圧着工具
PEW8.75-6 |
特長
- AWG26〜12のピンコンタクト端子オス・メスタイプを圧着。
- MIL規格準拠のインデント形状で圧着。
- 4方向から同時圧着で、強力かつ確実な圧着を行います。
- 圧着深度をデジタル表示しますので分かりやすく、圧着値の誤セットを防止。
- 圧着調節値0.01mm単位の高い精密な設定が可能。また、設定精度に0.1mm以上のズレが発生するとエラーと表示。
- M22520/1-01(AF8)用ポジショナーも装着可。
- 圧着深度(爪摩耗)のチェックが可能なゲージバー付属。
- 持ちやすい形状でとても使いやすい工具です。
仕様
| 製品名 | デジタル式圧着工具 |
| 型式 | PEW8.75-6 |
| 製造元 |  Rennsteig (レンシュタイク) - ドイツ |
| 外形寸法 | L235mm |
| 重量 | 710g |
| 端子形状 |  MIL規格コンタクトピン |
| 圧着能力 | AWG26〜12 (0.14〜3.5sq) |
| 圧着深度表示 | デジタル |
| 圧着調節値 | 0.01mm単位 |
| 圧着深度表示 | mm、inch |
| オプション | ロケーター各種(M22520/1-01用) |
※圧着深度とは、数値を小さくする程、圧着爪が出てきますので、端子を深く(又は、小さな端子)圧着する事が可能になります。
ポジショナー・タレットヘッド
DMC社のM22520/1-01用ポジショナー(タレットヘッド)を取り付け可。下記以外にも、様々なポジショナーをご用意。
TH1A
(M22520/1-02)
(M22520/1-02)
TH163
(M22520/1-04)
(M22520/1-04)
UH2-5
(M22520/1-05)
(M22520/1-05)
TH4
(M22520/1-03)
(M22520/1-03)
TH185
TP1142
TH29-1

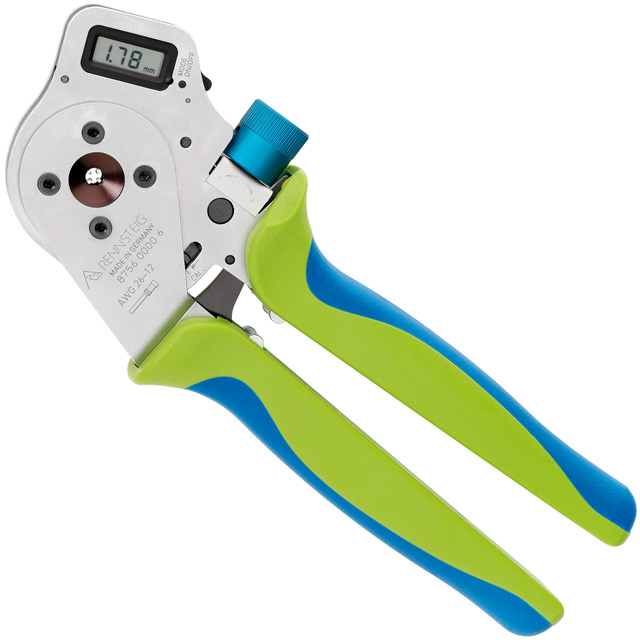

外観

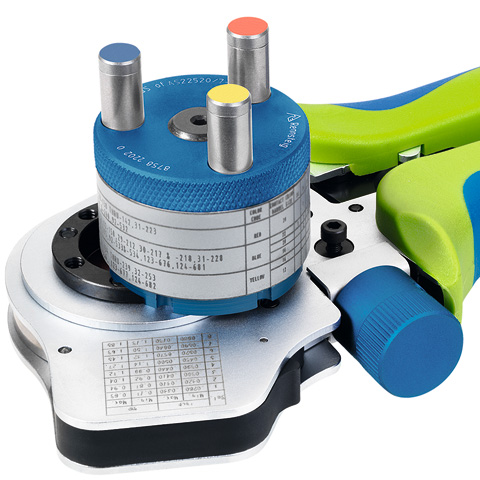

ポジショナー部分
端子を正確な位置に固定・セット

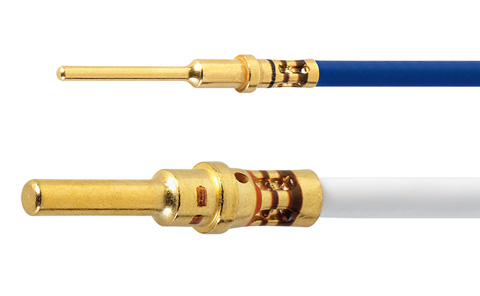

圧着形状
MIL規格準拠のインデント形状

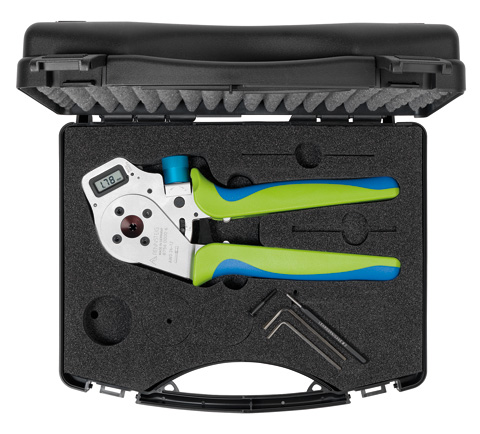

収納ケース
専用の収納ケースが付属していますので持ち運びも簡単。
※ご不明な点やご相談などがございましたら、お気軽にお問い合わせ下さい。
