プログラム式回転ストリッパー MIRA340/340Q

0.013〜16sqと幅広いサイズと電線種類に対応した万能モデル
MIRA340Qは、便利な芯線キズ検知機能を搭載

プログラム式回転ストリッパー/MIRA340(ミラ340) komax(コマックス)正規代理店
プログラム式回転ストリッパー
MIRA340 (標準)
MIRA340Q (ACD:芯線キズ検知機能搭載)
印刷する

特長

被覆材質

テフロン線、フッ素樹脂電線、シリコンゴム電線、カプトン電線、複合ケーブルのシースやコア(内部)電線、H-CV線やPV-CC線(二段剥きも可)、PVC、UL線、WL-1線、MLFC線、KIV線、IV線、HIV線、ビーメックス、イラックス電線、照射した電線、ハロゲンフリー電線、バッテリーケーブル、補償導線のコア(内部)電線、ラバー、ストリップが困難な電線・ケーブル

仕様

製品名 プログラム式回転ストリッパー
型式 MIRA340 (ミラ340) MIRA340Q (ミラ340Q)
タイプ 標準モデル ACD(自動導体検知)搭載モデル
電圧 100〜240V 50/60Hz
外形寸法 W141 × L473 × H290 mm
重量 11kg
電線サイズ 0.013sq〜16sq (AWG36〜AWG5)
ツイスト時:0.14〜2.5sq(AWG26〜AWG13)
電線外径 最大8mm
ストリップ長さ 電線外径7.5mm迄:最大72mm
電線外径7.5〜8mm:最大50.8mm
ストリップ長設定単位 0.1mm
先端カット時のストリップ長さ 最大32mm
先端カット可能な電線サイズ 最大2sq (AWG14/外径1.6mm)
送り出し量 標準:12mm+ストリップ長さ 標準:15mm+ストリップ長さ
引張長さ 0.01〜32mm 0.01〜29mm
切込み径設定単位 0.01mm
加工例と機能 フルストリップ
セミストリップ
多重ケーブルの多段ストリップ
芯線捩りカット (ツイスト)
多芯ケーブルのフルストリップ
多芯ケーブルのセミストリップ
先端カット
マルチストリップ
加工ライブラリ
最大保存データ数
3000
シーケンス機能
最大ステップ数
100
シーケンスライブラリ
最大保存データ数
1000
ストリップ刃 回転4枚刃
ブレード回転方向 正転/逆転
サイクルタイム 最大2.3秒 (設定条件によります)
エアー圧力
(エアブロー時)
0.5〜0.7Mpa
画面サイズ 5インチ カラータッチスクリーン
データインターフェイス データバックアップ、バーコードリーダー
オプション ・フットスイッチ:コシの無い極細線に使用
・薄型グリッパー(MIRA340):多芯ケーブルの短い内部電線用
・超硬刃
・インサートガイド:極細・細線用ガイド

機種

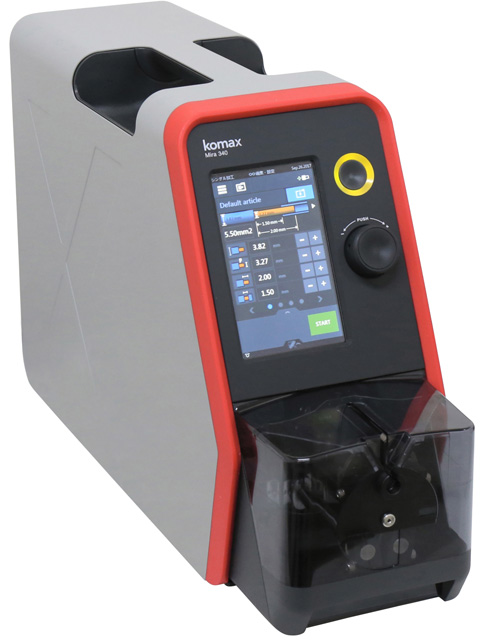

プログラム式回転ストリッパー(型式:MIRA340)
標準モデル

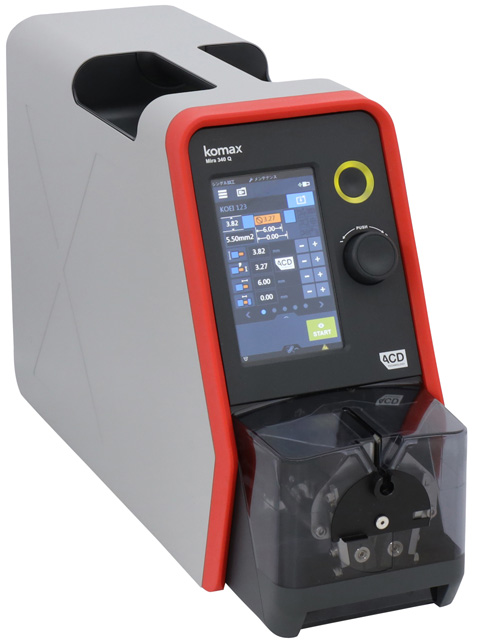

ACD付プログラム式回転ストリッパー(型式:MIRA340Q)
ACD(自動導体検知)搭載モデル

MIRA340Qの芯線キズ検知動画

MIRA340のシーケンス機能動画

外観

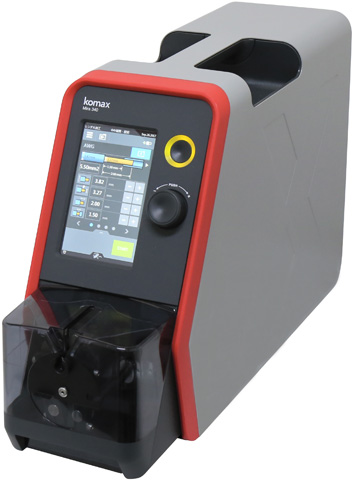

画面が大きく使いやすい本体
操作画面が大きく、使いやすい本体。取っ手が付いており、持ち運びも簡単。

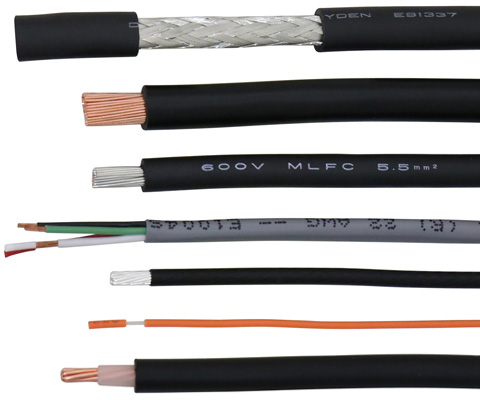

幅広い電線に対応
テフロン線や多段剥きもでき、
幅広い電線の種類やサイズに対応。

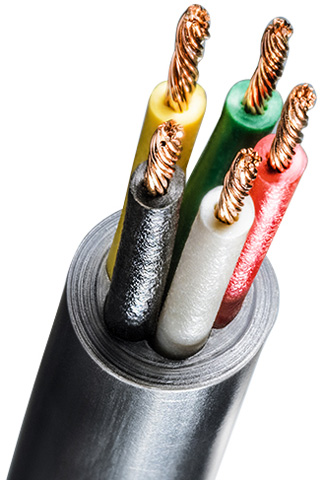

ツイスト加工
芯線捩り加工(ツイスト加工)も可
超硬刃
超硬刃(オプション)もご用意

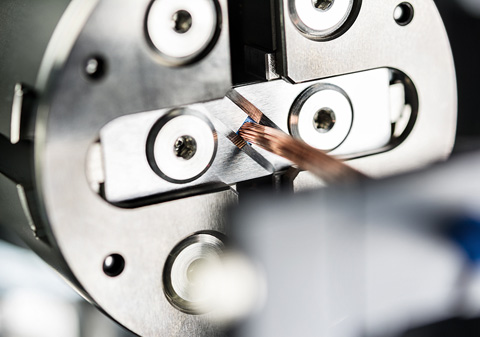

4枚回転刃を採用
4枚回転刃でキレイなストリップ面、
高精度なストリップ

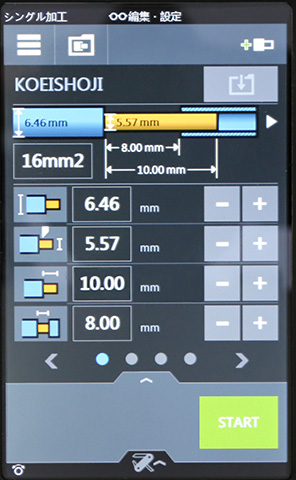

MIRA340のタッチパネル
大型タッチスクリーン採用。図表示で分かりやすい直感的な操作。

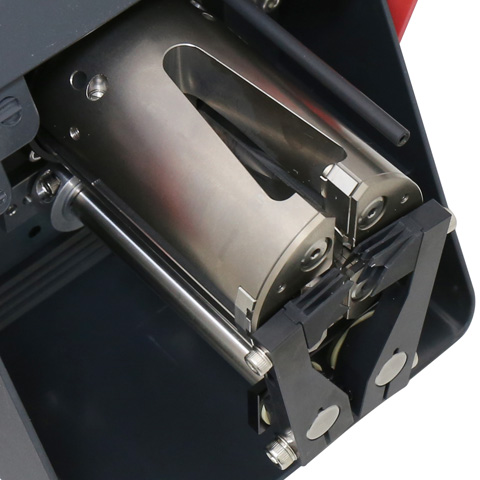

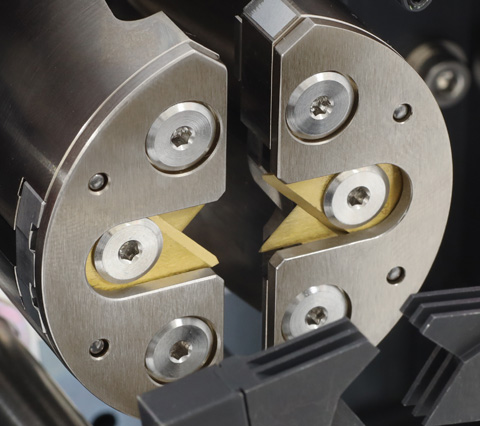

カッティングヘッド
4枚刃が回転しながら切り込み、剥離時も強く安定した引っ張りを実現。

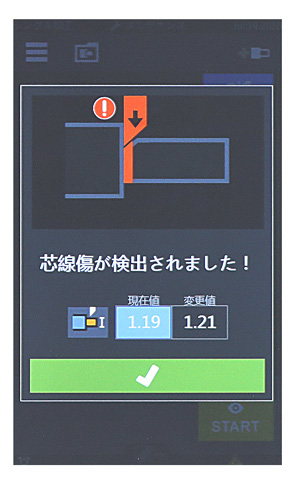

MIRA340Q ACD画面
ACD(芯線キズ検知)画面
MIRA340Q
