芯線ツイスト＆フェルール圧着機 KE-3PC/3PCHM
多様な線をストリップ・よじり・スクエア圧着
 |
芯線ツイスト＆フェルール圧着機

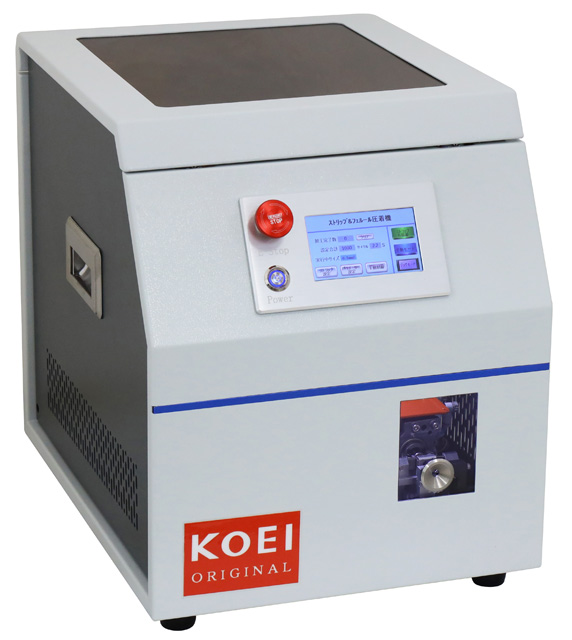

KE-3PC (標準) KE-3PCHM (印字機能付き) |
特長
- フェルール0.35sq〜4sqを四角形状に圧着。
- 芯線を捩ってからフェルールに差し込みますので、多様な電線を、芯線ヒゲが出る事なく、確実にフェルールへ差し込み。
- 電線を挿入すれば、タッチセンサーで動作開始しますので、操作も簡単です。

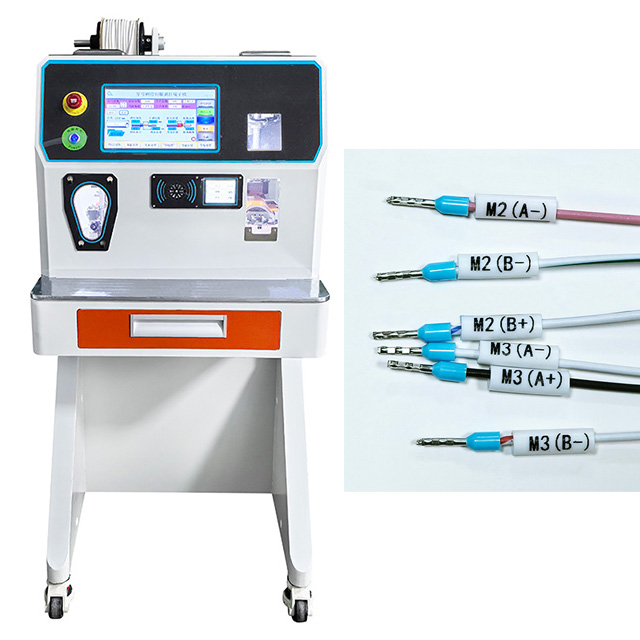

- KE-3PCHMは、マークチューブに印字し、電線に挿入も行います。
- ストリップ長が設定でき、もう少し線を長めに出したい等の調節可。
- 展示機もご用意しておりますので、圧着形状や使い勝手などご確認いただけます。
- 電線ストリップとフェルール圧着の一連の動作が約2.5秒と高速なので、効率よく作業可。

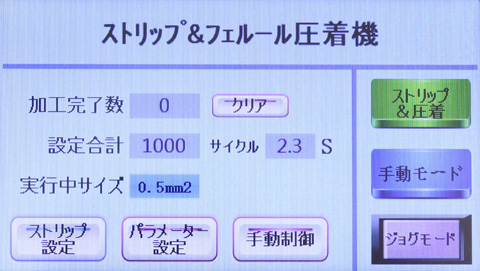

- 画面も日本語で分かりやすい操作。
仕様
| 製品名 | 芯線ツイスト＆フェルール圧着機 | |
| 型式 | KE-3PC (日本モデル) | KE-3PCHM (日本モデル) |
| タイプ | 標準 | 印字機能付き |
| 電圧 | 110V 50/60Hz | |
| 外形寸法 | W350 × L450 × H425 mm | W600 × L650 × H1200 mm |
| 重量 | 40kg | 140kg |
| 圧着能力 | 0.35〜4sq | 0.5〜4sq |

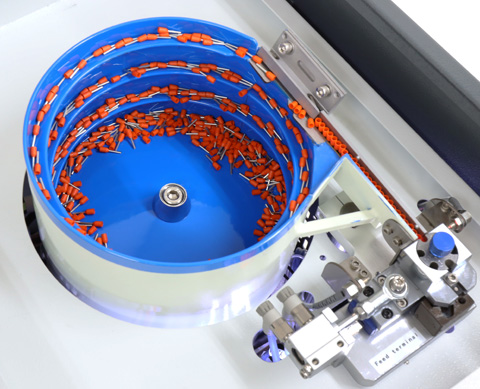

| 対応フェルール | バラフェルール端子 | |
| フェルール長 | 0.35〜2.5sq：フェルール長12mmまで 4sq：フェルール長10mmまで |
フェルール長10mmまで |
| 電線ストリップ長 | 2〜17mm | |
| ストリップ設定単位 | 0.1mm | |
| サイクルタイム | 約2.5秒 | 約3.2秒 |

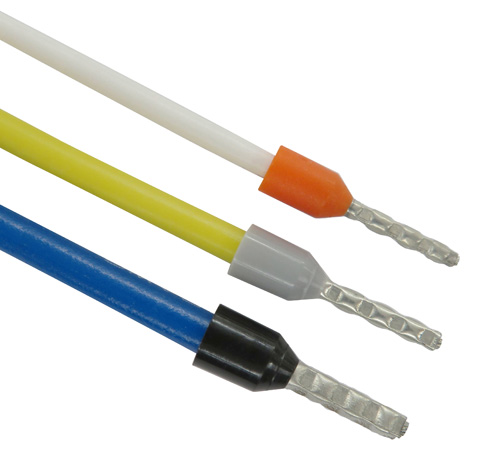

| 圧着形状 | 四角形状 (四面ギザギザ) | |
| 圧着強度 | 3段階 | |
| 印字方式 | - | 熱転写方式 |
| 印字種類 | - | マークチューブへの印字 |
| 印字チューブ長 | - | 10〜40mm |
| 印字文字 | - | 英語・数字 |
| 印字読み込み | - | USBメモリ (ExcelでCSV形式に変換し使用します) |
| 機能 | 端子切れ検知、緊急停止、ブザー | |
| エアー圧力 | 5〜6Bar | |
| 動作 | タッチセンサー | |
| 画面 | 日本語 / 英語 カラータッチパネル式 |
|
| オプション | フットスイッチ | |
※製品改良の為、予告無く仕様が変わる場合もありますので、予めご了承下さい。
