45度シート溶断機 DHC-A40
ロボシリンダー採用で45度など斜め切りが可能
 |
45度シート溶断機
DHC-A40 |
特長
- ロボシリンダー採用で45度以外にも標準で15度、30度、90度で熱カット可。
- また両サイド異角度選択可能。(オプションで自由な角度で切断)
- ナイロン、ポリプロピレン等を白銅の3mm厚片刃で溶断。(オプションで1mm厚V刃)
- 材料幅40mm、厚3mmまで対応。
- 切断中、材料が終わりになるとストップ棒が作動し自動停止します。
- 操作方法も、対話方式なので使いやすいです。
- 本体とコントローラーは完全分離形なので、部品の交換や補修が手軽。
動画
用途例

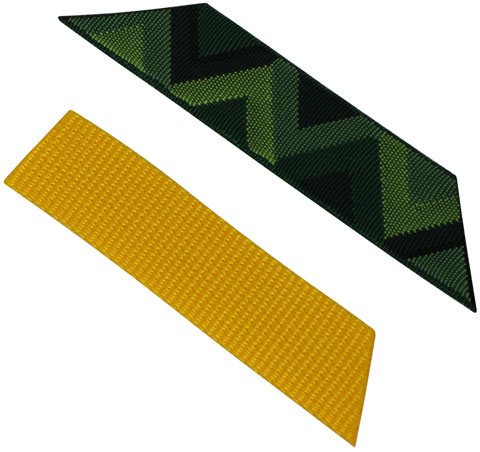

ナイロン、ポリプロピレン等テープ状材料の切断(溶断)
仕様
| 製品名 | 45度シート溶断機 |
| 型式 | DHC-A40 |
| 電圧 | 100V |
| ヒーター容量 | 600W |
| ヒートカット温度 | 最高600℃ 調整可能 |
| ナイフ停止時間 | 0〜9.9秒 調整可能 タイマー内蔵 (設定で、ホットナイフが最下点で停止) |
| 外形寸法 | W660 × L760 × H1270 mm |
| 重量 | 80kg |
| 切断サイズ (最大) |
幅40mm × 高さ3mm |
| 切断長さ | 1〜99999mm |
| 切断公差 | ±0.5mm |
| 切断方式 | 白銅3mm厚片刃 (オプション：1mm厚V刃) |
| 切断角度 | 標準：15度、30度、45度、90度 両サイド異角度が選択可。(オプションで自由な角度で切断可) |
| 送り速度 | 最大500mm/秒 |
| 入力数 | 1〜9999 |
| オプション | ・V刃 ・切断角度の自由設定 ・プレフィーダー |
| エアー圧力 | 5.8Bar |
| 姉妹機 | 熱式ベルト切断機 DHC-100S  切断サイズ：幅100mm×高さ3mm 切断方式：熱溶断 切断物：ナイロン、ポリプロピレン等ベルト状 |
切断能力
| 切断長さ | 本数 |
| 150mm | 1,680本/h |
| 500mm | 1,200本/h |
| 1,000mm | 900本/h |
| 1,500mm | 720本/h |
| 2,000mm | 600本/h |

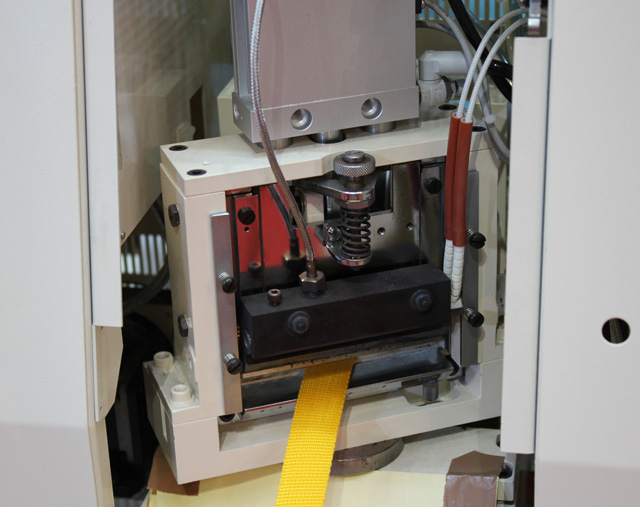

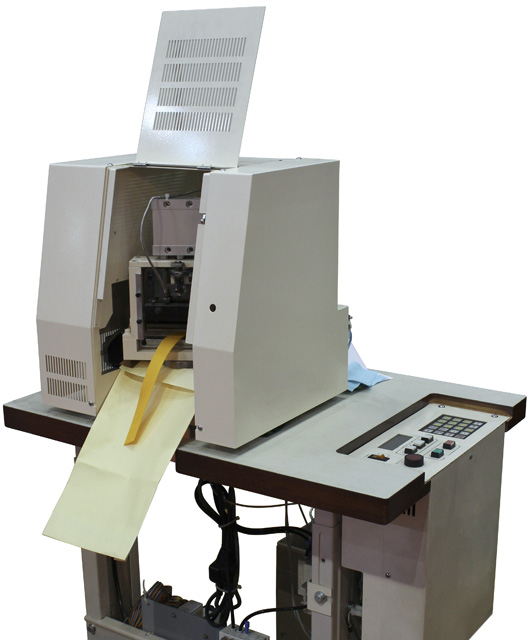

外観
※拡大図は、文字をクリック下さい。
