卓上型端子圧着機 CM25-5
さまざまな圧着端子に対応
 |
 卓上型端子圧着機
CM25-5 |
特長
- 小型デスクトップサイズの圧着機。
- 手動工具PEW12シリーズの圧着ダイスとロケータを取り付ける事により様々な端子に対応。
- 端子と電線をセットして、後ろに押すと自動的に圧着を行います。
- 電線もセット(固定)しますので、電線と端子の圧着位置ズレを防止します。
- ドイツ製で頑丈。エアーのみで動作。(電気不要)
仕様
| 製品名 | 卓上型端子圧着機 |
| 型式 | CM25-5 |
| 製造元 |  Rennsteig (レンシュタイグ) |
| 外形寸法 | W240 × L300 × H480 mm |
| 重量 | 30.6kg |
| 圧着能力 | PEW12シリーズの圧着ダイスによる |
| 圧着形状 | PEW12シリーズの圧着ダイスによる |
| 圧着強度 | 25kN |
| エアー圧着 | 6Bar |
| サイクルタイム | 1秒 |
| ドライブ | エアーのみ |
| カウンター | 5桁 (総圧着数、1日の圧着数) |
※圧着ダイス(とロケータ)を選択する必要があります。
動画
対応ダイス例 (一例です)
PEW12.768ダイス装着時
ダイナミック端子
D-3 M・L用
D-3 M・L用
PEW12.767ダイス装着時
ダイナミック端子
D-5 S・M用
D-5 S・M用
PEW12.766ダイス装着時
ダイナミック端子
D-1 M・L / D-2 S・M
D-1 M・L / D-2 S・M
PEW12.504ダイス装着時
ファストン110・187・250、ギボシ端子
AVS電線、AVSS電線用
AVS電線、AVSS電線用
PEW12.50ダイス装着時
ファストン187・250、ギボシ用
0.5sq〜6sq
0.5sq〜6sq
PEW12.45ダイス装着時
ファストン110・187用
0.1sq〜2.5sq
0.1sq〜2.5sq
PEW12.765ダイス装着時
ダイナミック端子
D-3 2L / 3L
D-3 2L / 3L
※一例となり、PEW12シリーズは様々な圧着ダイスがあります。

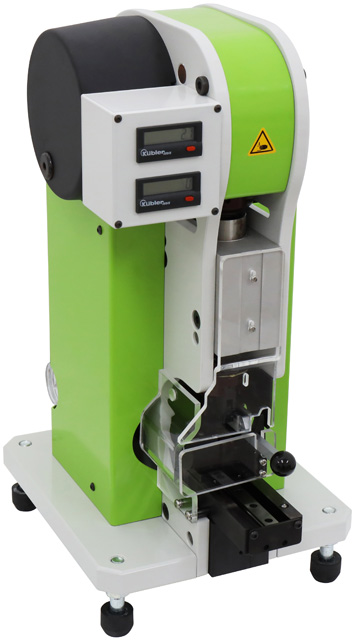

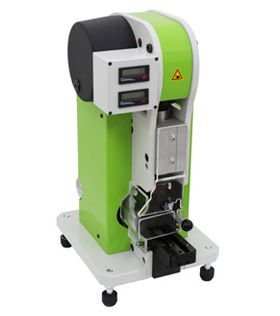

外観

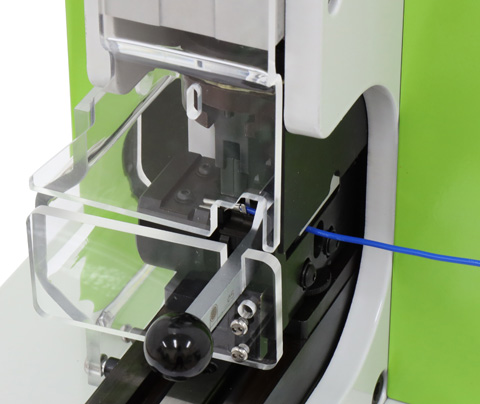

圧着の様子
