ボビン巻き取り機

ボビン巻き取り機 TIS450

廉価版のドイツ製ボビン用巻取り機

ボビン巻き取り機/TIS450
ボビン巻き取り機
TIS450
印刷する

特長

用途例

ボビン(ドラム、コイル、スプール)に電線・ケーブル等を巻き取り

仕様

製品名 ボビン巻き取り機
型式 TIS450
外形寸法 W445 × L300 × H410 mm
重量 4.1kg
ツバ径 (A) 300mm
ボビン内径 (胴径) 25〜80mm
ボビン幅 最大150mm
穴径(軸径) (C) 16mm
軸長さ (B) 200mm
耐荷重 10kg以内
オプション RAPID450(RAPID400)用巻き取りリール

※ツバ径は、本機白部分の外径となります。
※(A)〜(C)は、下記の寸法図をご参照ください。

寸法図

ボビン巻き取り機(TIS450) 寸法図
(A)ツバ径 (B)軸長さ (C)穴径(軸径)

外観

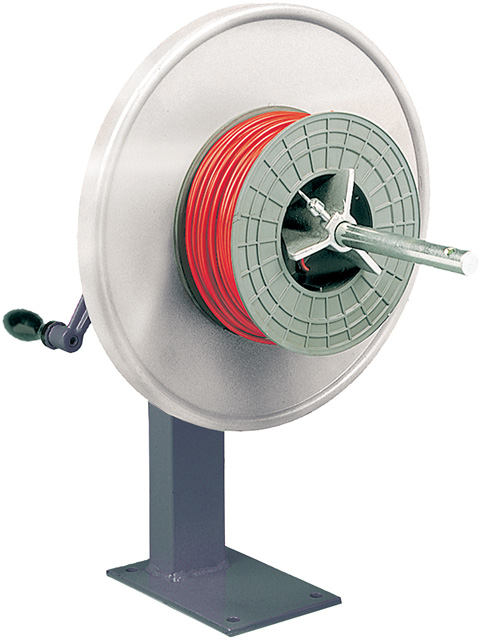

本体_ボビン巻き取り機(TIS450)
本体
ボビン巻き取り機(TIS450)

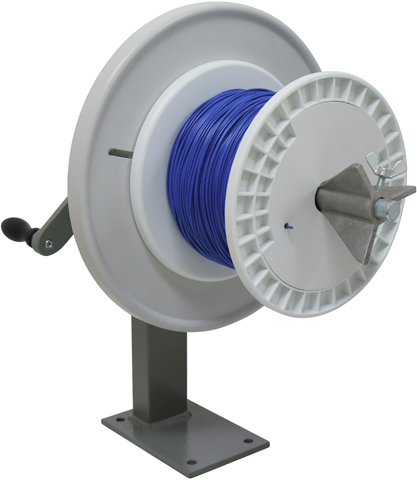

P-10ボビン取り付け時の様子
P-10ボビン取付例 (ツバ径:200mm、穴径:25mm、ボビン幅:134mm)

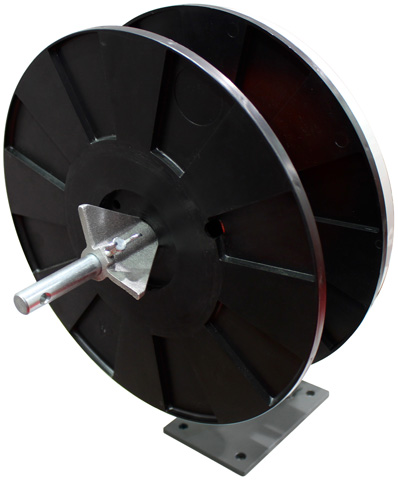

ボビン取り付け時の様子
ボビン取り付け時の様子

※画像をクリックすると拡大されます。

姉妹機

パラソル巻き取り機
RAPID450
パラソル巻き取り機/RAPID450

リール外径450mm
手動のパラソル式
電動ボビン巻取り機
MS3N-RAPID
電動ボビン巻取り機/MS3N-RAPID

外径450mm、幅200mm迄
電動タイプで作業効率UP
