パラソル式測長巻き取り機 SKRシリーズ
巻き取ったケーブルの取り外しが素早く簡単
短尺でも長尺でもどちらの巻き取り長さでも活躍
 |
パラソル式測長巻き取り機
SKR-○○○PS |
特長
- 長さ計測(測長)・パラソル巻き取りが同時にできる手動一体型。
- 外径3〜20mmまでの電線やケーブル、チューブなど線状材料の長さを1cm単位で測長(アナログ)と巻き取りを同時に行います。
- 測長カウンターは、ボタンを1回押すだけでリセットされます。
- 羽が6枚なので、キレイな丸形状の巻き取り。
- パラソル式なので、羽根がワンタッチで同時に倒れ、電線・チューブ等の取り外しが簡単(下：外観写真)。加工本数が多い場合でも、効率よく作業が行えます。
- 回転防止用ストッパー付き。
- キャスター付ですので、移動や固定が自由にできます。
用途例
外径3〜20mmまでのケーブル、電線、チューブ、コード、ホースなど糸状や棒状・線状の測長と巻き取り
仕様
| 製品名 | パラソル式測長巻き取り機 | |||
| 型式 | SKR-450PS | SKR-560PS | SKR-600PS | SKR-700PS |
| 測長線径 | 3〜20mm (オプション：5〜35mm) | |||
| 測長公差 | -0%、+0.7%以内 | |||
| 測長単位 | 1cm単位 最大999m | |||
| カウンター | アナログ表示 ワンタッチリセット付き |
|||
| ローラー | 鉄製硬質ゴムライニング仕上げ | |||
| リール外径 | 450mm | 560mm | 600mm | 700mm |
| リール内径 | 180mm | 230mm | 300mm | 300mm |
| 巻取り束厚 | 100mm | 100mm | 100mm | 150mm |
| 耐荷重 | 20kg以内 | 30kg以内 | 35kg以内 | 35kg以内 |
| 羽数 | 6枚 | |||
| 外形寸法 | W1180 × L500 × H910 mm | W1180 × L500 × H910 mm | W1350 × L500 × H1000 mm | W1350 × L500 × H1000 mm |
| 重量 | 52kg | 56kg | 62kg | 69kg |
| 機能 | キャスター(ストッパー付) | |||

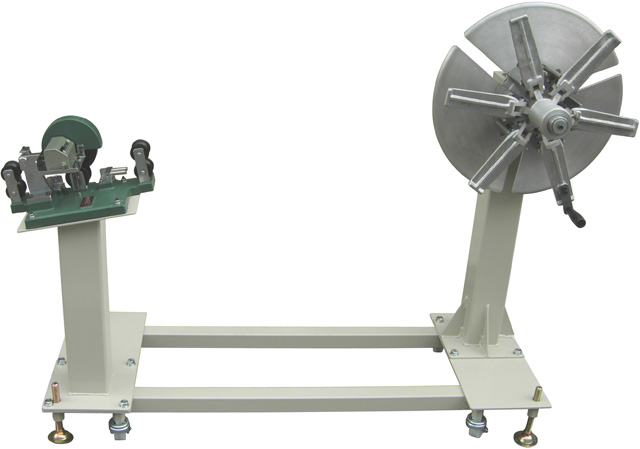

外観

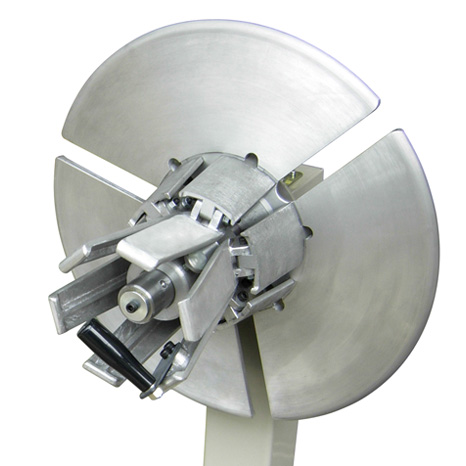

パラソル部
ワンタッチで羽根が同時に倒れ、ケーブルの取り外しが素早く簡単
