MCソーラー端子用工具セット

マルチコンタクトMC4・MC3ソーラー端子の切断・ストリップ・圧着・組立工具。

TOP > 端子圧着機・工具 > ソーラー端子圧着機・工具 > MCソーラー端子用工具セット:MC4・MC3 SolarKit
TOP > ワイヤーストリッパー > ワイヤーストリッパー:工具 > ソーラーストリッパー > MCソーラー端子用工具セット:MC4・MC3 SolarKit

MCソーラー端子用工具セット

MC4、MC3、マルチコンタクト

MCソーラー端子用工具セット

マルチコンタクトMC4・MC3ソーラー端子の切断・ストリップ・圧着・コネクタ組立用

MCソーラー端子用工具セット/MC4・MC3 SolarKit Rennsteig(レンシュタイグ):ドイツ 正規代理店
MCソーラー端子用工具セット
MC4・MC3 SolarKit
印刷する

特長

仕様

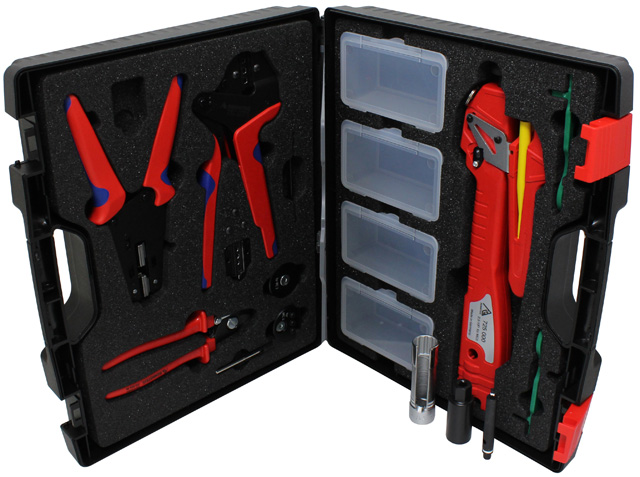

MCソーラー端子用工具セット:MC4・MC3 SolarKit

製品名 MCソーラー端子用工具セット
型式 MC4・MC3 SolarKit (MC4・MC3 ソーラーキット)
製造元 Rennsteig(レンステイグ工具) Rennsteig (レンシュタイク):ドイツ
用途 マルチコンタクト社のMC4・MC3端子の圧着・ストリップ・切断・コネクタ組立
外形寸法 圧着工具:L210mm
切断工具:L170mm
ストリッパー:L210mm
組立工具:(MC4)L115mm (MC3)L325mm
重量 圧着工具:690g (ロケータ含む)
切断工具:230g
ストリッパー:450g
組立工具:(MC4)L18g (MC3)L460g
対応端子 マルチコンタクト社製 MC3・MC4コンタクトピン オス・メス
端子形状 ソーラー端子_MC4 MC4  ソーラー端子_MC3 MC3
圧着能力 2sq〜5.5sq
圧着ダイス 2sq〜2.5sq、3.5sq〜4sq、5.5sq〜6sq
かしめ形状 MC4_カシメ形状 MC4  MC3_カシメ形状 MC3
機能 (圧着工具) クリンプハイト調節ダイヤル、ラチェット緊急解除
対応コネクタ コネクタ_MC3_オス・メスMC3  コネクタ_MC4_オス・メスMC4
切断外径 最大15mm
ストリップサイズ 2sq、3.5sq、5.5sq
ストリップ長さ 18mm迄 (ストッパーを外すとフリー)
内容物 ・収納ケース
・ケーブル切断工具(RS-016C)
・ソーラーケーブルストリッパー(RS-226-3S)
・圧着工具、圧着ダイス(MC4・MC3用)、ロケータ(MC4・MC3用)
・コネクタ組立工具(MC4・MC3用)
・テストプラグ(MC4純正)、締付用ソケットレンチ(MC4純正)、締付固定用ソケットレンチ(MC4純正)

※製品写真のすべてが付属されます。
※圧着工具本体に、MC4とMC3の圧着ダイス・ロケータが付属となります。

外観

MC4ソーラー端子
MC4ソーラー端子
MC3ソーラー端子
MC3ソーラー端子
MC4コネクタ取り付け時
MC4コネクタ取り付け時
MC3コネクタ取り付け時
MC3コネクタ取り付け時

※拡大図は、画像をクリック下さい。

姉妹品

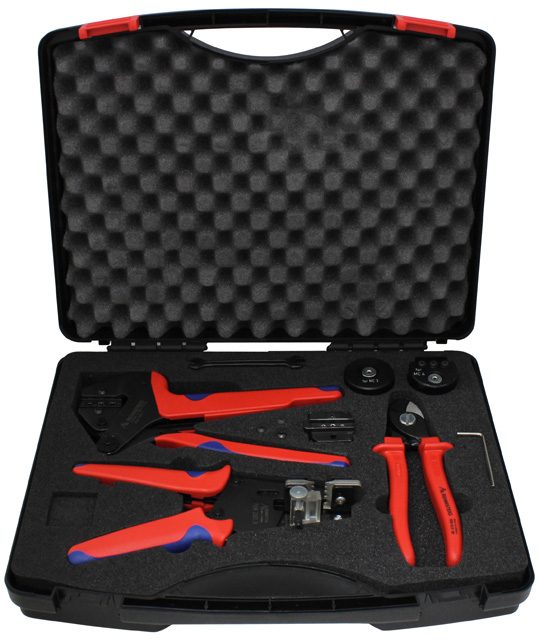

MC4・MC3ソーラー端子用工具_スモールセット
切断・ストリッパー・MC4・MC3圧着工具セット
MC4・MC3ソーラー端子用工具_スモールセット

※拡大図は、画像をクリック下さい。
※内容物については、「ソーラー工具セット:比較表」をご覧ください。

各製品の詳細

バネ付ケーブルカッター
RS-016C
バネ付ケーブルカッター_RS-016C

外径〜15mm
コンパクト・軽量
ドイツ刃で鋭く切断
MC4ソーラー端子圧着工具
PEW12.570
MC4ソーラー端子圧着工具_PEW12.570

サイズ:2/3.5/5.5sq
MC4用。垂直圧着方式でクリンプハイトの調節が可能
MC4コネクタ取り付けレンチ
RE-690
MC4コネクタ取り付けレンチ_RE-690

MC4コネクタのオス・メス締め付けや着脱を行います。2個1組で使用します。
ソーラーケーブルストリッパー
RS-226-3S
ソーラーケーブルストリッパー/RS-226-3S

サイズ:2/3.5/5.5sq
4枚刃方式なので
確実・キレイにストリップ
MC3ソーラー端子圧着工具
PEW12.194
MC3ソーラー端子圧着工具_PEW12.194

サイズ:2.5/4/6sq
MC3用。垂直圧着方式でクリンプハイトの調節が可能
MC3ゴムブーツ挿入工具
RE-725
MC3ゴムブーツ挿入工具_RE-725

MC3コネクタのオス・メス用ゴム栓挿入工具。ハンドル操作なのでどこでも可能。

関連製品

MC4ソーラー端子用工具セット
MC4 SolarKit
MC4ソーラー端子用工具セット_MC4 SolarKit

MC4端子
切断・ストリップ・端子圧着・コネクタ取付レンチ等一式セット

※クリックすると各製品の詳細ページへ行きます。
