回転式チューブカッター MS-20
回転する丸刃で、スパイラルチューブでも直角に切断
 |
回転式チューブカッター
MS-20 |
特長
- 外径2〜20mmのチューブを測長し切断を行います。
- 切断ガイドの中央からカットを行いますので、曲がり癖のあるチューブでも、真っ直ぐにして切断を行いますので直角です。
- 回転する丸刃で切断しますので、潰れやすいデリケートなチューブでもキレイな切断面。
- ベルト駆動式の送り機構により、切断寸法が安定しています。
- スパイラルチューブなどの難しいチューブにも対応可。
- 粘着性素材チューブに対応できるテフロン加工刃もオプションでご用意。
- 切断の状態が確認しやすい様、半透明のケースになっています。
仕様
| 製品名 | 回転式チューブカッター |
| 型式 | MS-20 |
| 電圧 | 100〜240V |
| 外形寸法 | W486 × L273 × H266 mm |
| 重量 | 19kg |
| 切断外径 | 2〜20mm |
| 切断長さ | 25〜99999mm (約100m) |
| 長さ設定単位 | 0.1mm |
| 切断公差 | +0.5% (但し、切断する素材による） |
| 送り速度 | 最大150mm/秒 |
| 送りモーター | ステッピングモーター |
| 回転刃モーター | DCモーター |
| エアー圧力 | 5Bar |
| オプション | 特注切断ガイド バーコードリーダー プレフィーダー インライン対応 カッタークリーナー |
※仕様変更でもお気軽にお問い合わせください。
切断能力
| 切断長さ | 本数 |
| 50mm | 2,770本/h |
| 300mm | 1,600本/h |
| 500mm | 1,280本/h |
| 1000mm | 750本/h |
動画

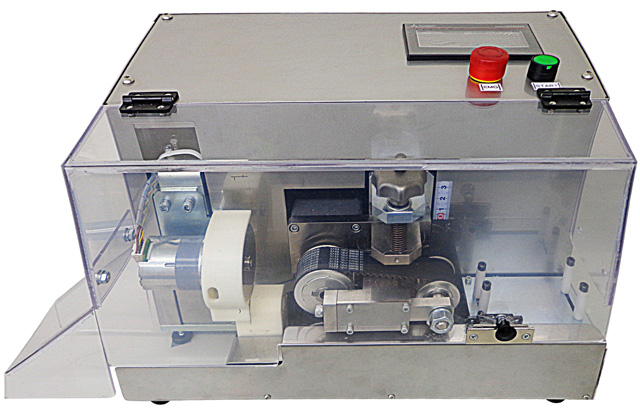

外観

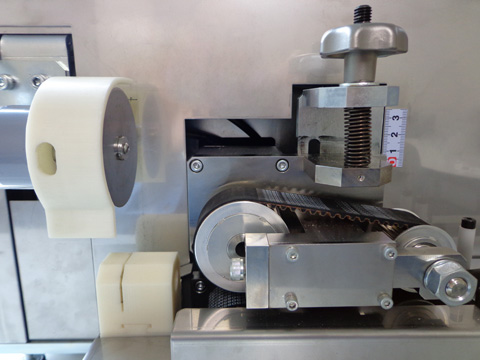

切断部と送り部
丸回転刃と切断ガイドで直角カット。又、
ベルト送りで高寸法。
ベルト送りで高寸法。
※拡大図は、文字をクリック下さい。
