MC4ソーラー端子用工具セット

マルチコンタクトMC4ソーラー端子の切断・ストリップ・圧着・PVコネクタ組立の工具セット。

TOP > 端子圧着機・工具 > ソーラー端子圧着機・工具 > MC4ソーラー端子用工具セット:MC4 SolarKit
TOP > ワイヤーストリッパー > ワイヤーストリッパー:工具 > ソーラーストリッパー > MC4ソーラー端子用工具セット:MC4 SolarKit

MC4ソーラー端子用工具セット

MC4、マルチコンタクト、PVコネクタ

MC4ソーラー端子用工具セット

マルチコンタクトMC4ソーラーの切断・ストリップ・圧着・コネクタ組立がセット

MC4ソーラー端子用工具セット/MC4SolarKit Rennsteig(レンシュタイグ):ドイツ 正規代理店
MC4ソーラー端子用工具セット
MC4 SolarKit
印刷する

特長

仕様

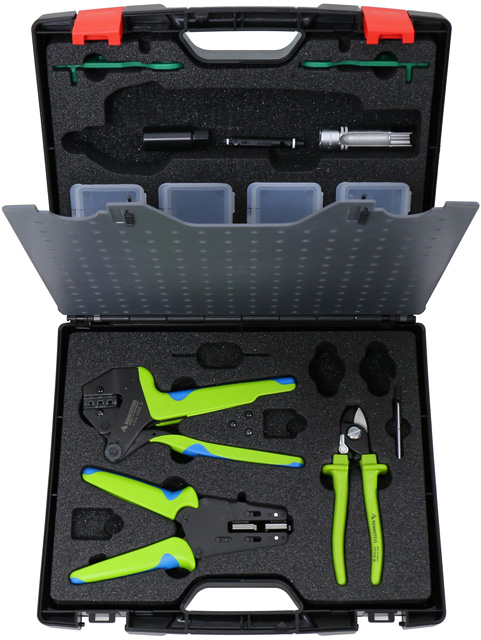

MC4ソーラー端子用工具セット:MC4 SolarKit

製品名 MC4ソーラー端子用工具セット
型式 MC4 SolarKit (MC4ソーラーキット)
製造元 Rennsteig(レンステイグ工具) Rennsteig (レンシュタイク):ドイツ
用途 マルチコンタクト社のMC4端子の
圧着・ストリップ・切断・コネクタ組立
外形寸法 圧着工具:L210mm
切断工具:L170mm
ストリッパー:L210mm
コネクタ組立:L115mm
重量 圧着工具:690g (ロケータ含む)
切断工具:230g
ストリッパー:450g
コネクタ組立:18g (1個)
内容物 ケース、切断工具、ストリッパー、圧着工具(ダイス・ロケータ付)、コネクタレンチ1セット(2個)、端子収納ケース テストプラグ(MC4純正)、締付用ソケットレンチ(MC4純正)、締付固定用ソケットレンチ(MC4純正)

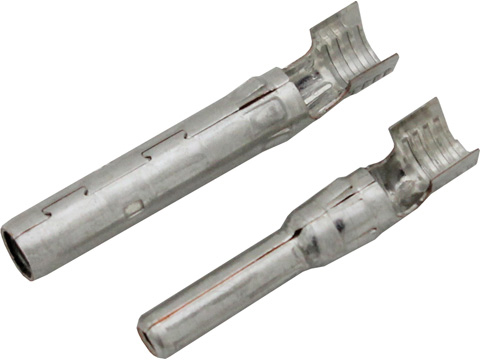

対応端子 マルチコンタクト社製 MC4コンタクトピン オス・メス
端子形状 ソーラー端子_MC4 MC4端子
圧着能力 2sq〜5.5sq
圧着ダイス 2sq〜2.5sq、3.5sq〜4sq、5.5sq〜6sq
圧着形状 MC4_カシメ形状 MC4
機能 (圧着工具) クリンプハイト調節ダイヤル、ラチェット緊急解除

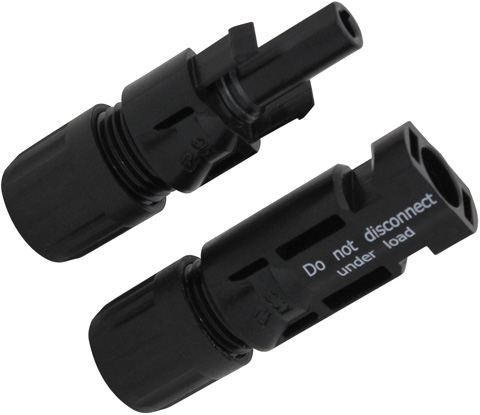

対応コネクタ MC4コネクタ_オス・メスMC4コネクタ
切断外径 最大15mm
ストリップサイズ 2sq、3.5sq、5.5sq
ストリップ長さ 最大18mm (ストッパーを外すとフリー)

※上の製品写真のすべてが付属されます。
※コネクタ組立工具は、2個1セットで使用します。

外観

MC4ソーラー端子_圧着時
MC4ソーラー端子圧着時

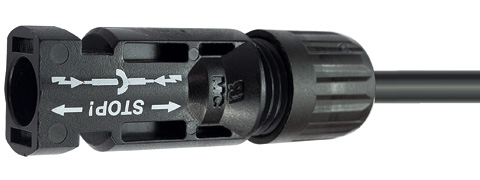

MC4コネクタ_取り付け時
MC4コネクタ取り付け時

※拡大図は、画像をクリック下さい。

姉妹品

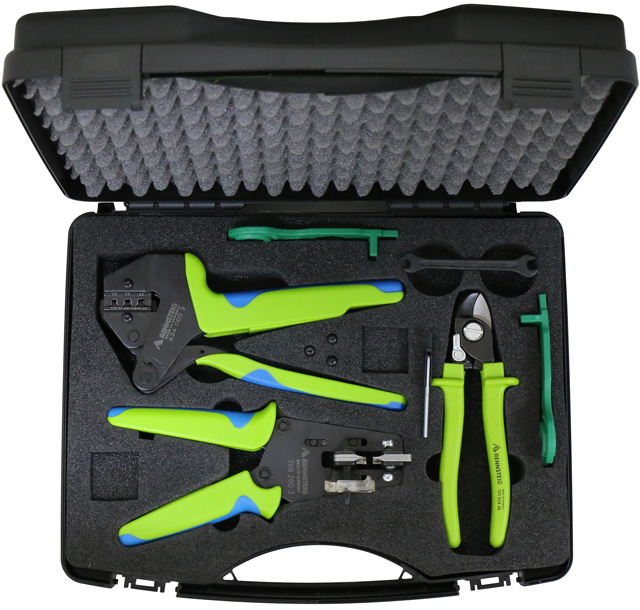

MC4ソーラー端子用工具シンプルキット
4点をセットにしたシンプルキット
MC4ソーラー端子用工具シンプルセット

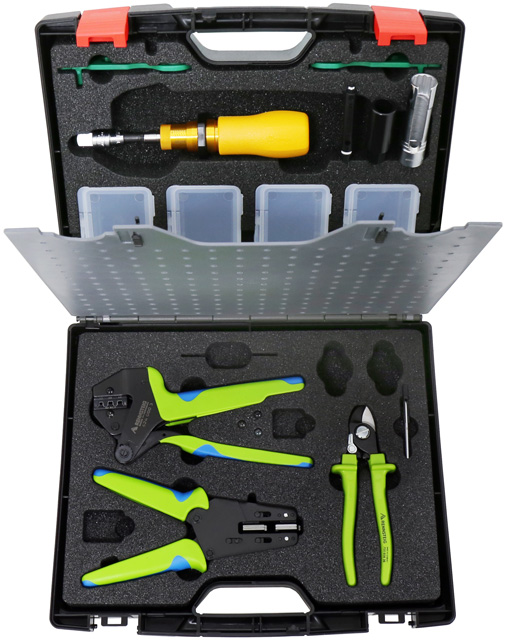

MC4ソーラー端子用工具フルキット
トルクドライバーも加わったフルセット
MC4ソーラー端子用工具フルセット

※拡大図は、画像をクリック下さい。
※セット内容については、「ソーラー工具セット:比較表」をご覧ください。

各製品の詳細

バネ付ケーブルカッター
RS-016C
バネ付ケーブルカッター_RS-016C

外径〜15mm
コンパクト・開口バネ内蔵
ドイツ刃で鋭く切断。
ソーラーケーブルストリッパー
RS-226-3S
ソーラーケーブルストリッパー/RS-226-3S

サイズ:2/3.5/5.5sq
4枚刃方式なので
確実・キレイにストリップ。
MC4ソーラー端子圧着工具
PEW12.570
MC4ソーラー端子圧着工具_PEW12.570

サイズ:2/3.5/5.5sq
垂直圧着で省力仕様。クリンプハイト調節可能。
MC4コネクタ取り付けレンチ
RE-690
MC4コネクタ取り付けレンチ_RE-690

MC4コネクタの締付や着脱が可能。2個1セットで使用。

※リンクもしくは画像をクリックすると各製品の詳細ページが表示されます。
