極小端子用4インデント圧着工具 PEW8.73/PEW8.73-3
0.03〜0.5sqの極小クローズドバレル端子を4点から強力圧着
 |
 極小端子用4インデント圧着工具
PEW8.73-3 (デジタル式) PEW8.73 (アナログ式) |
特長
- 0.03〜0.5sqまで極小のクローズドバレル端子を4点同時圧着します。
- ロケーター(端子を同じ位置にセット)や圧着深さなどを細かく調節でき、4方向から同時に圧着するので、確実な圧着が可能。
- 国際規格 DIN IEC 60352-2規格準拠のドイツ製。
- デジタルモデルのPEW8.73-3は、圧着深度を0.01mm単位でデジタル表示します。
- ドイツ(Rennsteig社製)の圧着工具なので、頑丈・かつ・長寿命です。
仕様
| 製品名 | 4インデント圧着工具 | |
| 型式 | PEW8.73-3 | PEW8.73 |
| 圧着深度表示 | デジタル式 | アナログ式 |
| 製造元 |  Rennsteig社 (レンシュタイグ) ： ドイツ |
|
| 外形寸法 | L190mm | L175mm |
| 重量 | 410g | 390g |
| 対応端子 | ●メーカー ハーティング(Harting)、フエニックス(Phoenix)、イルメ(Ilme)、アンフェノール(Amphenol)、ワイドミュラー(Weidmuller)、タイコ(Tyco)、Walther、HTS、三桂製作所 ●サイズ 1.6、2.4、2.5、3.6、4.0 |
|
| 端子形状 |  クローズドバレル端子 オス・メス |
|
| 圧着能力 | 0.03〜0.5sq (AWG32〜20) | |
| 圧着形状 |  4点同時圧着 (4インデント) |
|
| ロケーター | 12ポジション | |
| 付属品 | ロケーター、ゲージバー外径1mm(圧着爪摩耗チェック用)、2.5mm六角レンチ、調節値表 | |
※圧着深度とは：数値を小さくする程4点の圧着爪が出てきますので、端子をより強く、又は、小さな端子の圧着が可能です。この圧着深さが0.01mm単位で調節が行えます。
機種
圧着深度：デジタル表示

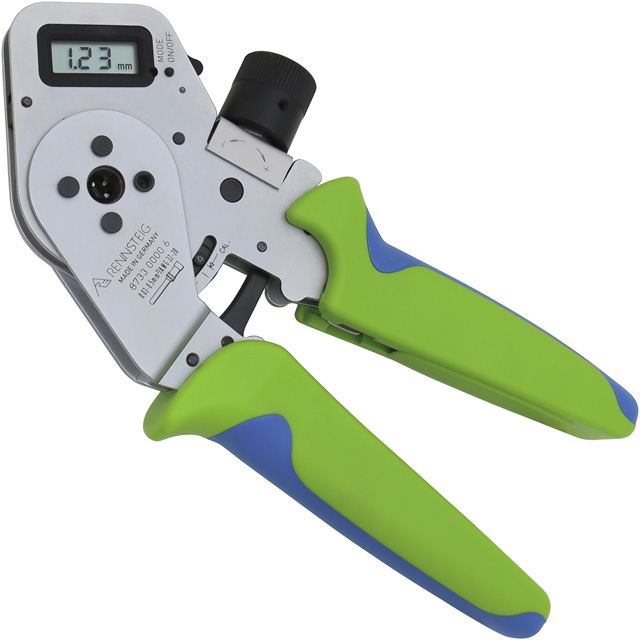

PEW8.73-3
圧着深度：アナログ表示

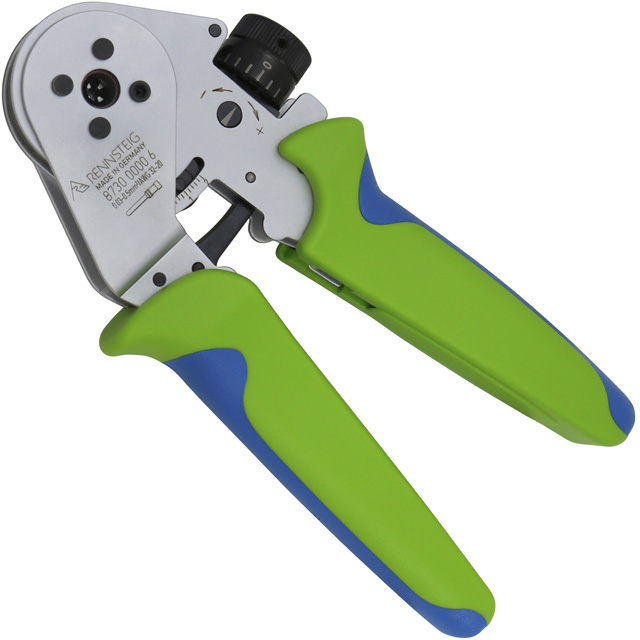

PEW8.73
外観
0.03〜0.5sqの端子を4点同時圧着

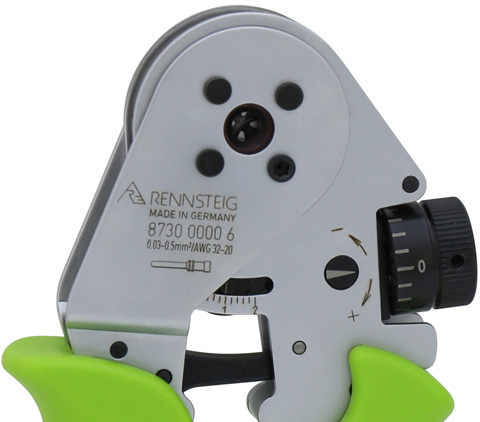

圧着部
持ち運びに便利なケース付
ケース収納時
端子を毎回同じ位置にセット

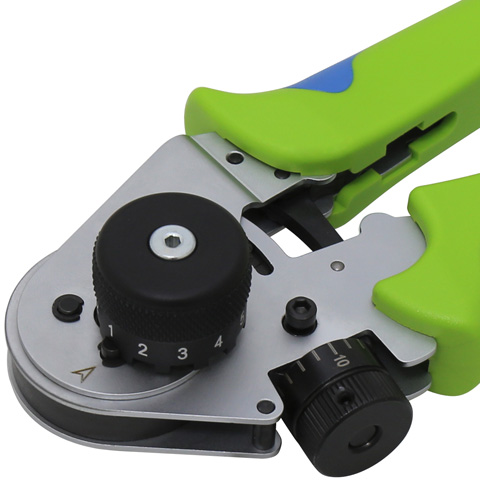

ロケーター(12ポジション)
※拡大写真は、画像をクリックしてください。
姉妹機
4インデント圧着工具
PEW8.72-3
サイズ：0.08〜2.5sq
PEW8.72-3
サイズ：0.08〜2.5sq
4インデント圧着工具
PEW8.75-3
サイズ：0.14〜6sq
PEW8.75-3
サイズ：0.14〜6sq
4インデント圧着工具
PEW8.76-3
サイズ：1.5〜10sq
PEW8.76-3
サイズ：1.5〜10sq
