クローズドバレル端子圧着工具 PEW12.71
4sqまでの裸クローズドバレル端子を手動圧着
 |
 クローズドバレル端子圧着工具
PEW12.71 |
特長
- 0.14sq〜4sqまでの裸クローズドバレルをスクエアー形状に圧着します。
- ロケーター部で、正確に端子をセットします。
- DIN IEC 60352-2規格準拠のドイツ製手動工具。
- 圧着ダイスが垂直に動きますので、安定した品質の圧着が可能です。
- 最適なレバー機構により、従来の圧着工具と比べ握力を約30%削減で、連続作業も疲れません。
- 重心位置ののバランスが取れており、かつ、滑りにくく・握りやすいです。
- 頑丈、かつ、長寿命なドイツ製の圧着工具です。
仕様
| 製品名 | クローズドバレル端子圧着工具 |
| 型式 | PEW12.71 |
| 製造元 |  Rennsteig (レンシュタイク)：ドイツ |
| 外形寸法 | L200mm |
| 重量 | 675g |
| 端子形状 |  |
| 対応端子 | 裸クローズドバレル |
| 圧着能力 | 0.14sq〜4sq (AWG26〜AWG12) |
| 圧着ダイス | 4種類のサイズに対応 (0.14〜1sq、1.5sq、2.5sq、4sq) |
| 圧着形状 |  スクエアー形状 |
| 機能 | クリンプハイト調節ダイヤル、ラチェット緊急解除 |

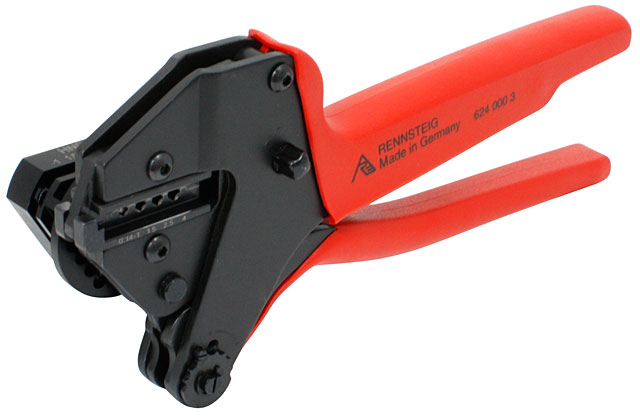

外観

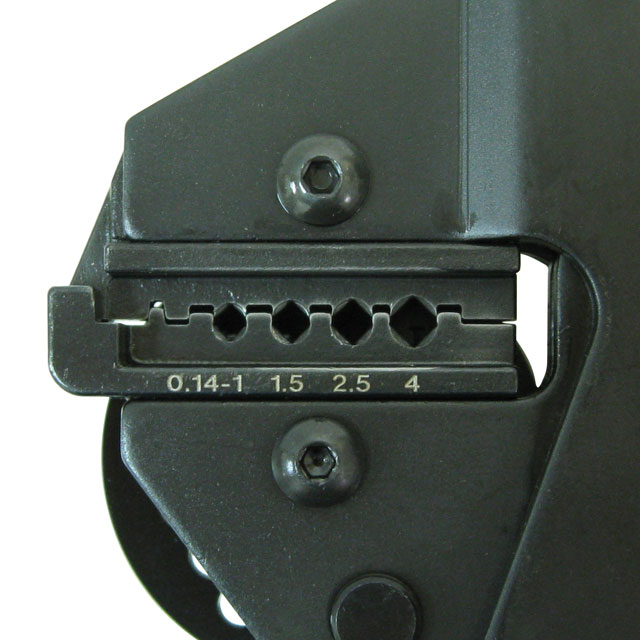

圧着ダイス部

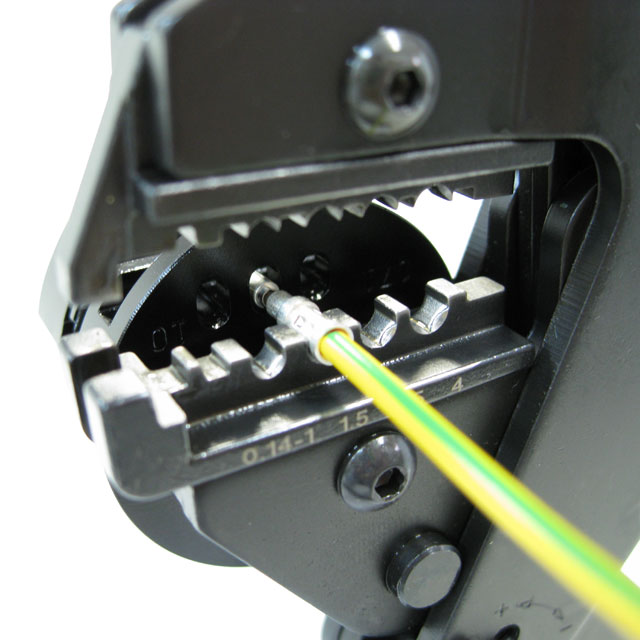

ロケーター部とダイス

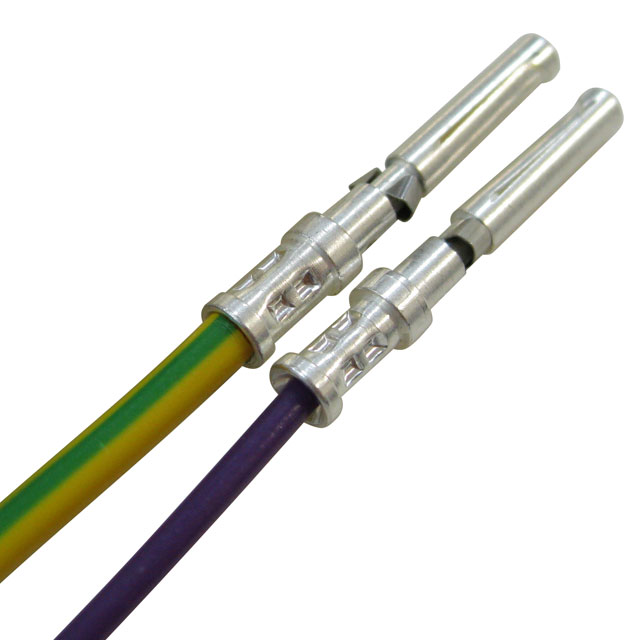

圧着後の様子
※拡大図は、画像をクリック下さい。
