MC4-Evo2コネクタ圧着工具 PEW12.1332
ストーブリ社のMC4-Evo2端子を圧着するドイツ製
 |
 MC4-Evo2コネクタ圧着工具
PEW12.1332 |
特長
- ストーブリ社製のソーラーコネクタMC4-Evo2用コンタクトを手動で圧着します。
- サイズは、4sq〜10sqに対応。
- 圧着力の調節ダイヤルで、クリンプハイト調節可。
- 国際規格 DIN IEC 60352-2準拠したドイツ製圧着工具。
- ロケーター付きでMC4-Evo2コンタクトを正確な位置で圧着を行います。
- 独自の垂直移動かしめ方式で、従来の圧着工具と比べ約70%と軽い力で強力に圧着。
- 握りやすいので、連続作業にも疲れません。
仕様
| 製品名 | MC4-Evo2コネクタ圧着工具 |
| 型式 | PEW12.1332 |
| 製造元 |  Rennsteig (レンシュタイク)：ドイツ |
| 外形寸法 | L200mm |
| 重量 | 620g |
| 圧着能力 | 4sq〜10sq (AWG12〜8) |
| 対応端子名称 | ストーブリ社製 MC4-Evo2端子 オス・メス |
| 端子品番 | PV-SP4-EVO 2/6 PV-BP4-EVO 2/6 PV-SP4-EVO 2/10 PV-BP4-EVO 2/10 |
| 圧着ダイス | 4sq/6sq/10sq |
| かしめ形状 |  |
| 機能 | クリンプハイト調節ダイヤル、ラチェット緊急解除 |
※マルチコンタクト社は、ストーブリ エレクトリニカル コネクターズ社に社名が変更されております。

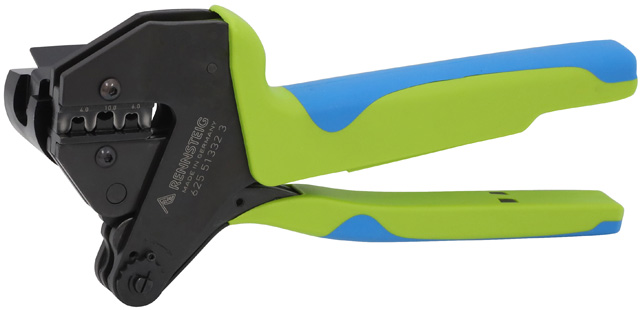

外観

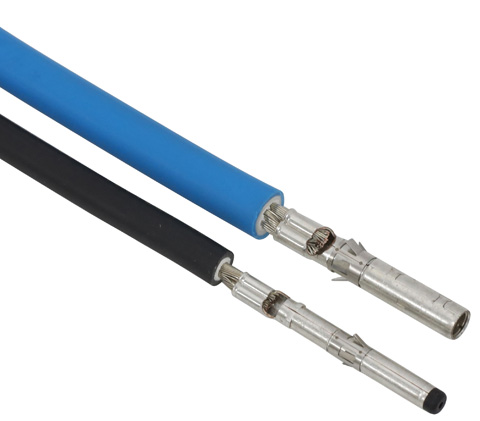

圧着サンプル
MC4-Evo2端子
MC4-Evo2端子

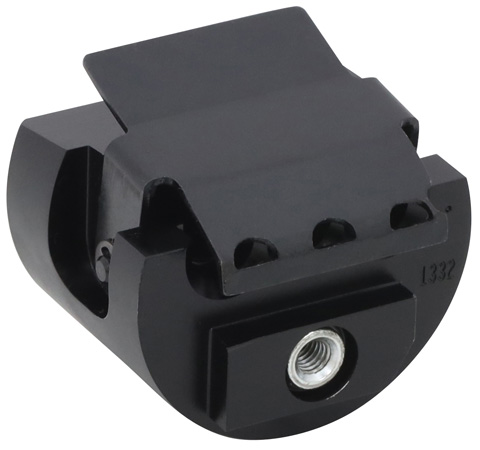

ロケータ
(端子を毎回同じ箇所で固定・圧着)
(端子を毎回同じ箇所で固定・圧着)

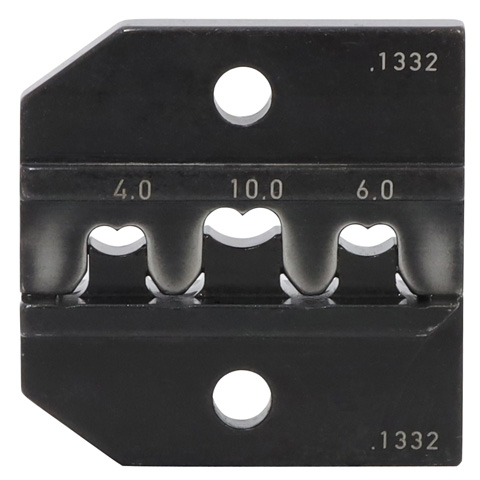

圧着ダイス
(4sq〜10sq)
(4sq〜10sq)
