VHコネクタ圧着工具 PEW12.1324
VH21T・41Tに対応した圧着ペンチ
 |
 VHコネクタ圧着工具
PEW12.1324 |
特長
- JST製端子のS(B)VH-21T-P1.1やS(B)VH-41T-P1.1に対応。
- ロケーター付属で、端子を正確な位置にセットでき、又、効率よく圧着。
- 国際規格 DIN IEC 60352-2規格準拠した高品質な圧着。
- 高品質で頑丈なドイツ製の圧着工具。
- 圧着力調節ダイヤルにより、クリンプハイト調節可能。ラチェット緊急解除キー付き。
- 垂直移動ダイス式で、従来の工具と比べ軽い力で圧着でき、長時間でも作業負担を軽減。
- グリップ(緑・青の部分)は、滑りにくく・握りやすい様になっています。
仕様
| 製品名 | VHコネクタ圧着工具 | |||
| 型式 | PEW12.1324 | |||
| 製造元 |  Rennsteig (レンシュタイク)広栄商事(株)オリジナルモデル |
|||
| 製造国 | ドイツ | |||
| 対応端子 | JST VHコネクタ | |||
| 端子番号 | コネクタ | 端子番号 | 適用電線 | |
| AWG | 被覆外径 | |||
| VHコネクタ | S(B)VH-21T-P1.1 | AWG22 | 1.7〜3.0mm | |
| AWG20 | 1.7〜3.0mm | |||
| AWG18 | 1.7〜3.0mm | |||
| S(B)VH-41T-P1.1 | AWG20 | 1.3〜3.0mm | ||
| AWG18 | 1.3〜3.0mm | |||
| AWG16 | 1.3〜3.0mm | |||

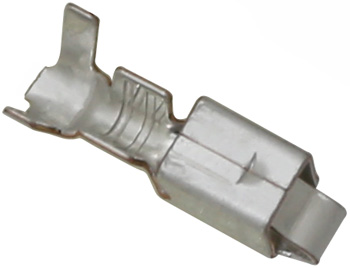

| 端子形状 |  |
|||
| 圧着形状 |  |
|||
| 圧着ダイス数 | 4 | |||
| 機能 | クリンプハイト調節ダイヤル、ラチェット緊急解除 | |||
| 外形寸法 | L200mm | |||
| 重量 | 680g | |||
※本製品は大きく分けて、本体と圧着ダイス、ロケータの3点で構成されています。
※本体や圧着ダイス、ロケータは付属されます。
※圧着ダイスとロケータを交換する事により、他の端子にも対応可。
※本製品は、Rennsteig社(ドイツ)製となります。
※重量はロケーターを含んだ重量となります。
※端子メーカーの保証が必要な場合、端子メーカー指定工具の使用を推奨します。
※その他ご不明な点がございましたら、お気軽にお問い合わせください。

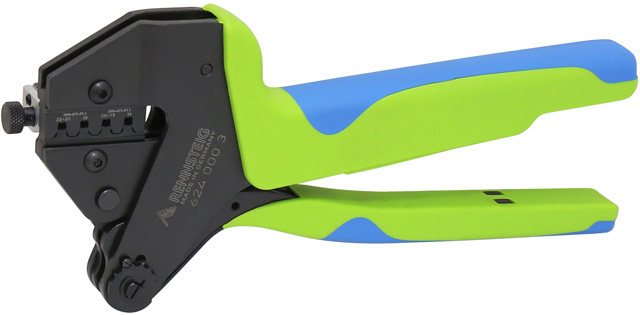

外観

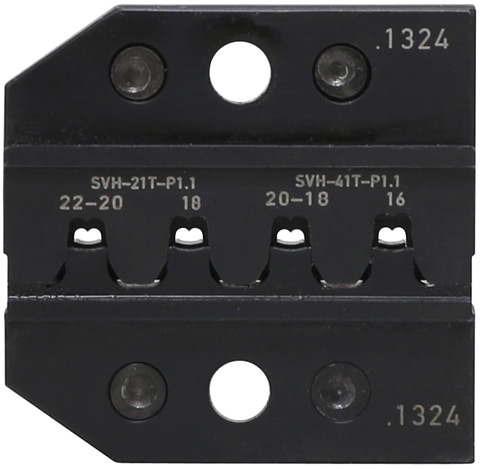

圧着ダイス
(4箇所の圧着ダイス)
(4箇所の圧着ダイス)

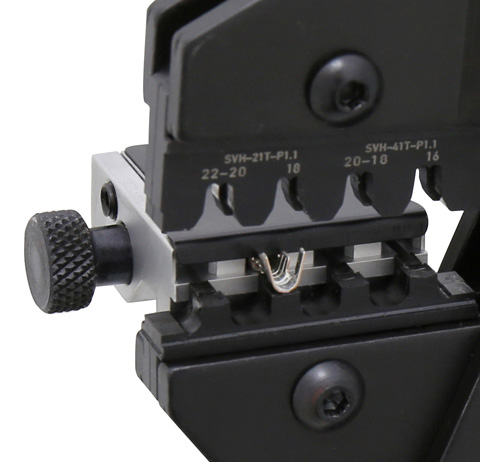

ロケータ (端子を毎回同じ位置にセットし、圧着位置が正確)

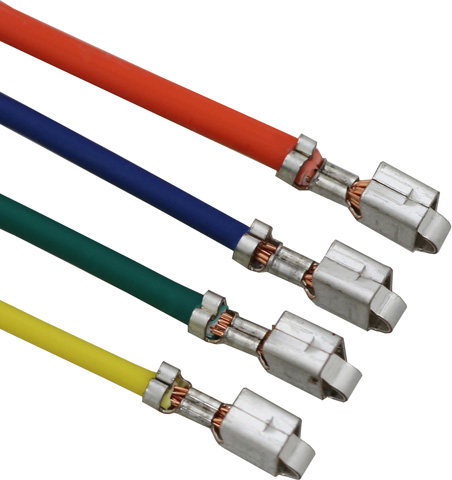

圧着サンプル
