アンフェノール：H4圧着工具 PEW12.1194
アンフェノール製ヘリオスH4端子用のドイツ製圧着工具
 |
 ソーラー端子(アンフェノール：H4)圧着工具
PEW12.1194 |
特長
- Amphenol(アンフェノール)製Helios(ヘリオス)H4端子を圧着します。
- ダイスは2.5sq、4sq、6〜10sqの3つに対応。
- 独自の垂直移動圧着で、国際規格 DIN IEC 60352-2準拠。
- ロケーター付属なので、端子位置を設定。端子を確実に圧着を行います。
- ドイツ製なので、頑丈・長寿命。
- 圧着力は、精密に調節されています。再調節も可能。
- ラチェット緊急解除キー付。
仕様
| 製品名 | ソーラー端子(アンフェノール：H4)圧着工具 |
| 型式 | PEW12.1194 |
| 製造元 |  Rennsteig (レンシュタイク)：ドイツ |
| 外形寸法 | L200mm |
| 重量 | 620g |
| 圧着能力 | 2.5sq〜10sq (AWG13〜7) |
| 対応端子 |  |
| 対応端子名称 | アンフェノール製 ヘリオス H4 (Amphenol Helios H4) |

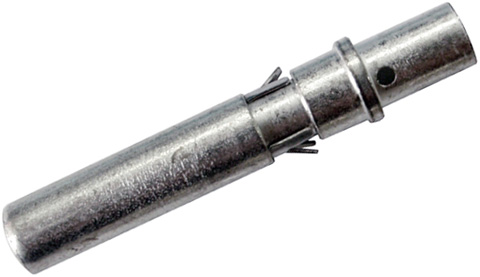

| 対応端子 | ●オス (ピンコンタクト) PV-100507-M、PV-100508-M、 PV-100506-M、PV-1008EU-M ●メス (ソケットコンタクト) PV-100507-F、PV-100508-F、 PV-100506-F、PV-1008EU-F |
| 圧着ダイス | 3サイズに対応 2.5sq、4sq、6〜10sq (AWG13/11/10) |
| かしめ形状 |  |
| 機能 | クリンプハイト調節ダイヤル、ラチェット緊急解除 |

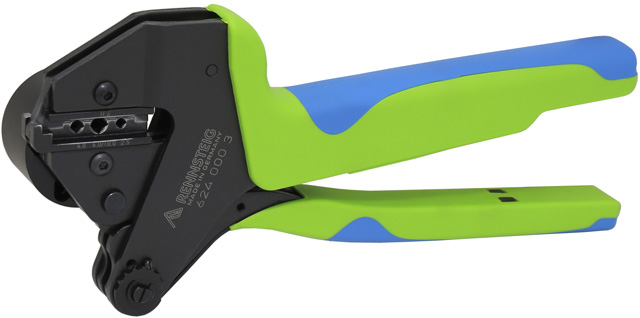

外観

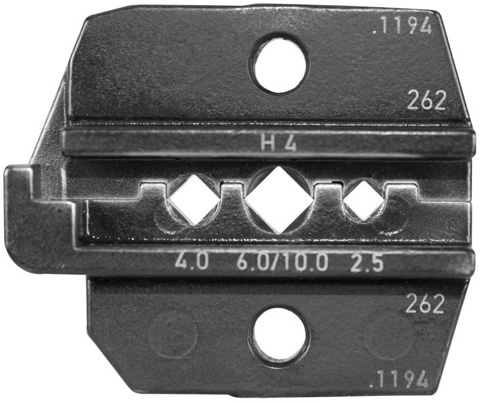

圧着ダイス
ヘリオスH4用ダイス

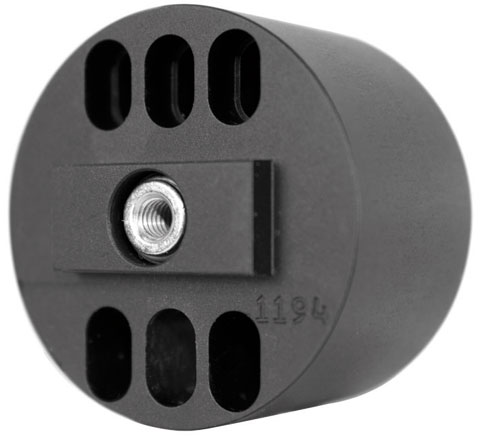

ロケーター
端子を正確な位置で圧着
※拡大図は、画像をクリック下さい。
