同軸ケーブルストリッパー MIRA440
製造・販売終了品
セントライザーを搭載で、回転刃がより正確・精密にストリップ
 |
同軸ケーブルストリッパー
MIRA440 |
特長
- 同軸ケーブルを主として、外径9mm迄の一般電線など幅広い電線に対応。
- 回転刃で、キレイな切り口を実現。
- セントライザーが、刃の中心に電線を保持しますので、被覆の薄い多芯線やLANケーブルでも、正確・精密なストリップを実現。(下図参照)
- 大型タッチパネル採用で、図表示で分かりやすく簡単な操作。
- 1000種類の電線加工データの記憶ができ、呼び出してケーブルを差し込むだけと簡単に加工作業ができます。
- 1段から9段までの同軸線の段剥き加工が可能です。
- プログラムは、ストリップ径、長さ、速度、停止時間、刃回転方向、ツイスト有無、グリップ圧、先端カットなど様々なパラメータの設定が可能。
- AC100V〜AC240Vの入力電源に対応。コンセント一つで動作します。
仕様
| 製品名 | 同軸ケーブルストリッパー | |
| 型式 | MIRA440 (ミラ440) |
MIRA440SF (ミラ440SF) |
| 対応ケーブル | 同軸ケーブル、一般電線 | セミフレキ同軸ケーブル |
| 電圧 | 100〜240V 105VA | |
| 外形寸法 | W141 × Ｌ473 × H290 mm | |
| 重量 | 14kg | |
| 電線外径 | 最大9mm | |
| 電線サイズ | 0.02〜13sq (AWG36〜6) ツイスト時：0.14〜2.5sq (AWG26〜13) |
|
| ストリップ長さ | 最大40mm | |
| ストリップ長さ設定単位 | 0.01mm (デジタル数字で表示) | |
| 引っ張り長さ | 最大44mm | |
| 切込径設定単位 | 0.01mm (デジタル数字で表示) | |
| ブレード回転方向 | CW (右回転) CCW (左回転) |
|
| 刃 | 回転式フラット刃+セントライザー | |
| ステップ数 | 最大9段階 | |
| 加工ライブラリ | 最大1000 | |
| シーケンス：ステップ数 | 最大100 | |
| 動作 | タッチセンサー、画面タッチ (オプション：フットスイッチ) |
|
| メモリー容量 | 1000種類の異なる電線加工データ | |
| インターフェイス | データバックアップ用USBポート、バーコードスキャナー | |
| サイクルタイム | 5.6秒以内 (加工内容により変動) | |
| オプション | フットスイッチ | |
動画

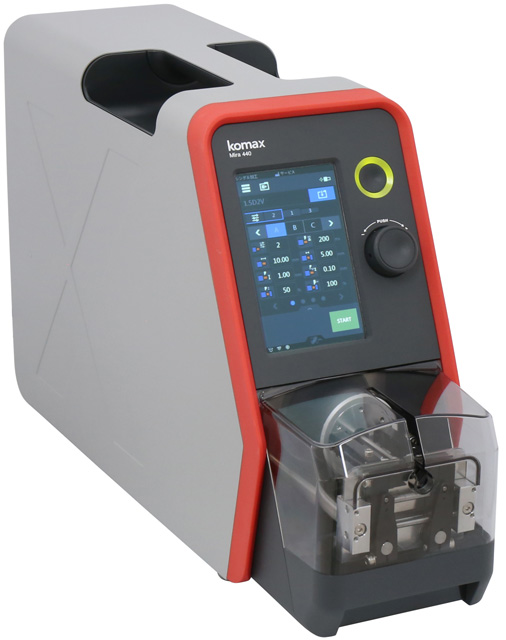

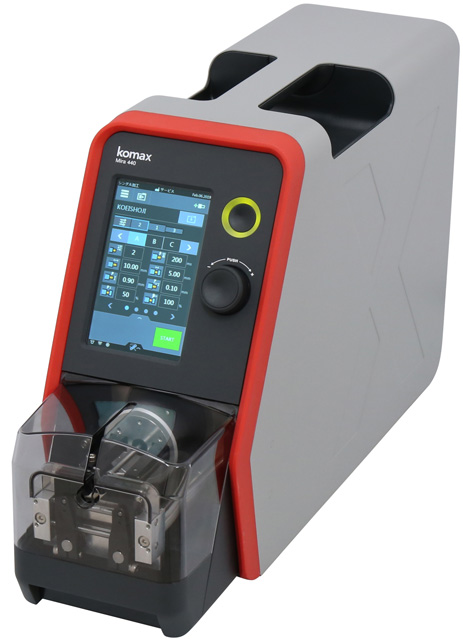

外観
タッチパネルで操作・設定しやすく、
又、使いやすい本体
又、使いやすい本体

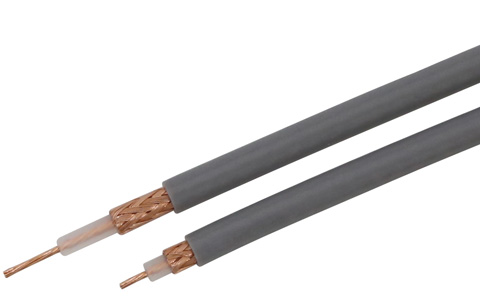

ストリップサンプル
回転刃でキレイで精密なストリップ
回転刃でキレイで精密なストリップ

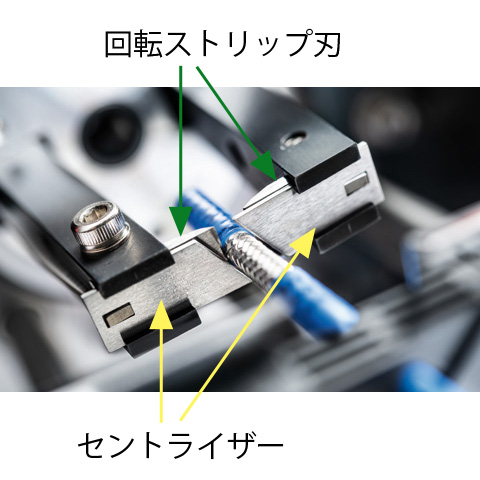

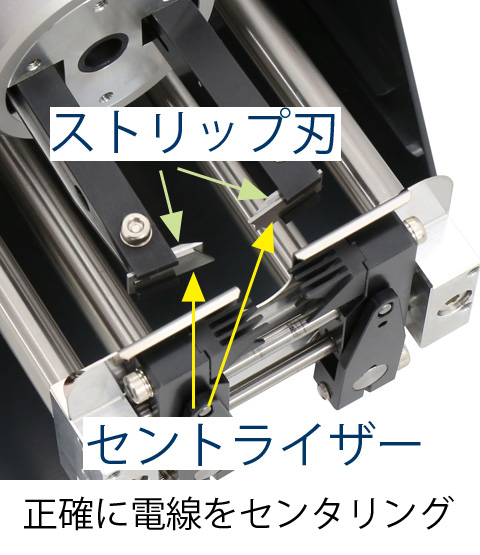

セントライザーが刃の隣にあるので、正確に電線を中央で保持し、ストリップ

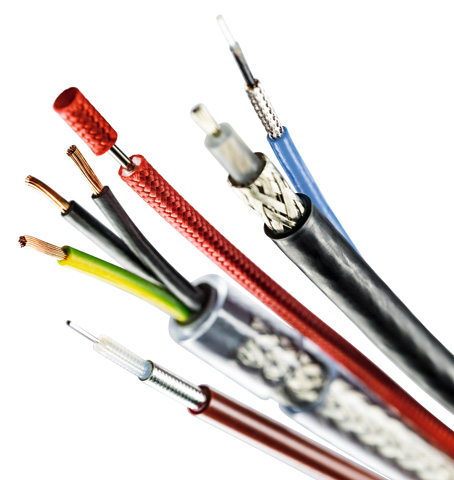

同軸線や三軸、多芯ケーブル等
外径9mm迄に対応
外径9mm迄に対応
ストリップ時の様子
