ケーブル測長切断・ストリップ機 Kappa330シリーズ
0.22〜35sqと幅広い電線サイズで活躍する使いやすいモデル
 |
ケーブル測長切断・ストリップ機
Kappa330 |
特長
- 0.22〜35sqと幅広い電線サイズに対応。
- デュアルヘッドモデルは、異なる2種類の刃を装着することができます。(例えばVCTFケーブルの場合、最初にシースを剥いて、次に中にある絶縁体を剥く事ができます。)
- タッチパネル式で分かりやすい絵表示の画面。直感的に操作できます。
- エンコーダ装着で、難しい電線でも安定した測長精度で加工します。
- 豊富なオプション。ローラー/ベルト駆動、エンコーダ有無、エアブロー、ストレーナーなど選択可。
- 大量に加工する場合に活躍。
仕様
| 製品名 | ケーブル測長切断・ストリップ機 | |
| 型式 | Kappa330 SH | Kappa330 DH |
| タイプ | シングルヘッド | デュアルヘッド |
| 電圧 | 100〜240V 50/60Hz | |
| 外形寸法 | W650 × L380 × H690 mm | |
| 重量 | 55kg | |
| 電線サイズ | 0.22sq〜35sq (AWG24〜AWG2) | |
| 電線外径 | 最大16mm | |
| ストリップ長さ | フルストリップ時 サイド：180mm 2側：50mm セミストリップ時 サイド：999.9mm 2側：999.9mm |
|
| 測長精度 | ±0.2％+1mm (繰り返し精度) | |
| 電線送り速度 | 最大4m/秒 | |
| 送り方式 | ベルト駆動/ローラー駆動 (どちらか選択する必要があります。) |
|
| エアー圧力 | 5〜8Bar | |
| 画面サイズ | カラータッチスクリーン | |
| USB、イーサネット | スタンダード | |
| オプション | ・エンコーダ(測長精度がアップ) ・エアブロー(電線ストリップカスの付着を防止) ・ストレーナー(電線の曲がり癖を矯正) |
|
動画 (Kappa330 DH)

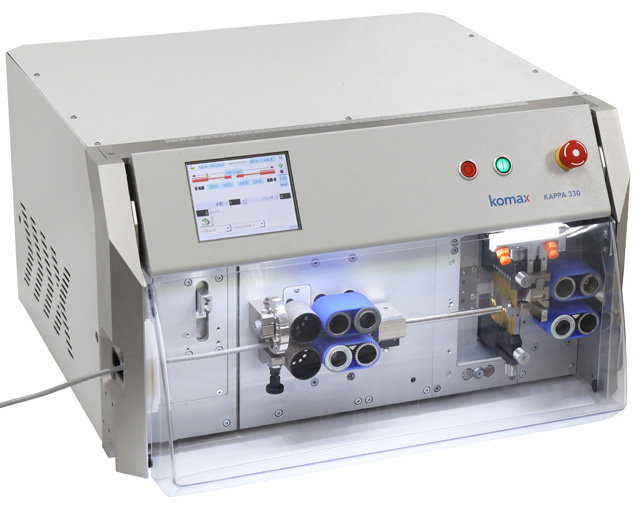

外観

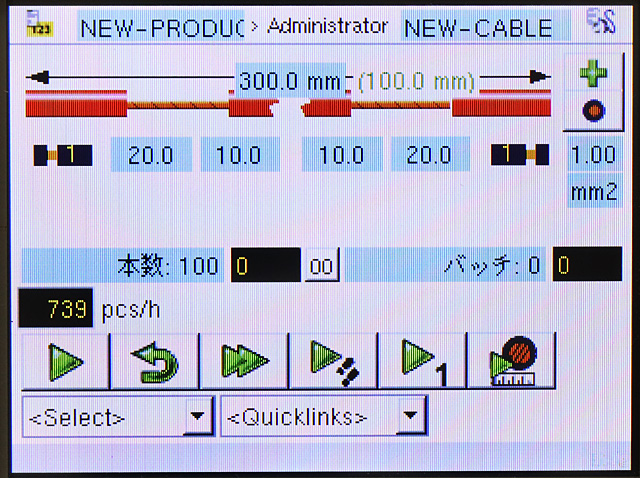

操作画面は絵で表示されており、
タッチパネル式
タッチパネル式

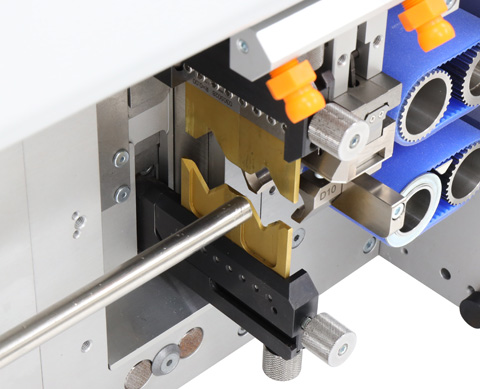

異なる刃を取り付ける事が可能な
デュアルヘッド
デュアルヘッド

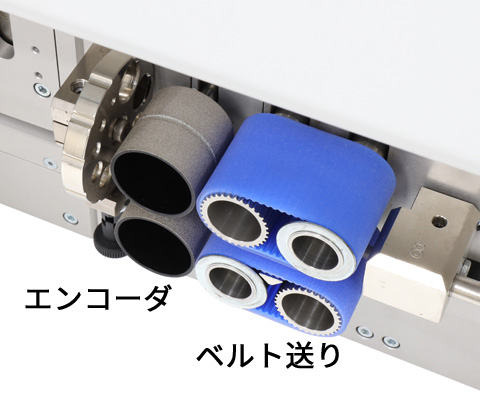

エンコーダ搭載で測長精度がアップ、
ベルト式でしっかりとした送り
ベルト式でしっかりとした送り

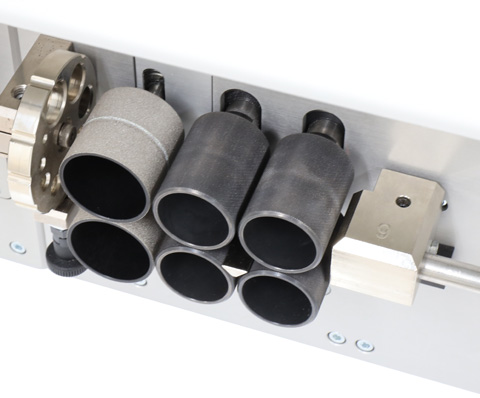

様々な種類のローラーをご用意。
(ゴム・鉄・プラズマ)
(ゴム・鉄・プラズマ)

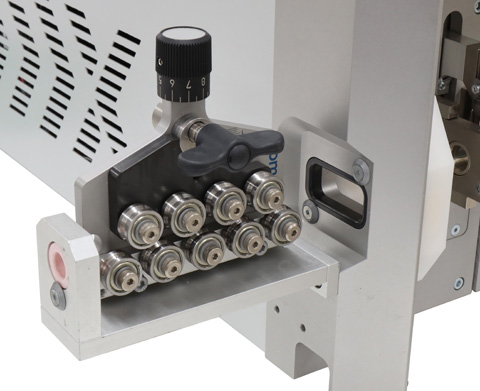

電線曲がり癖を矯正
ストレーナー
ストレーナー
