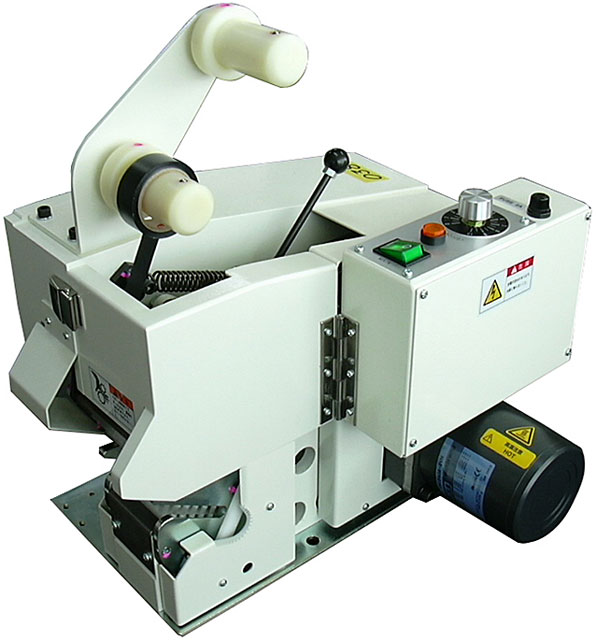

テープ巻き装置 JTM02
自動車用低圧電線の細物から太物のテープ巻きに対応
 |
テープ巻き装置
JTM02 |
特長
- 電線投入力の軽減とテープ二重巻きで太物は8sq迄対応が可能です。
- テープ二重送りにより、今までの2回繰り返し作業が1回で行えます。
- テープセット時の段取り性とテープ長さ調整機構の改善により、段取り時間の短縮を図りました。
- 電線セット位置の見直しにより、作業者の無駄な動作を削減。
仕様
| 製品名 | テープ巻き装置 |
| 型式 | JTM02 |
| 電源 | AC100V 50/60Hz |
| 消費電流 | 2A |
| 外形寸法 | W250 × L400 × H350 mm |
| 重量 | 29kg |
| テープ巻き方式 | 重ね巻き |
| 使用テープ | VTA-45-B 絶縁テープ |
| 対応テープ | テープ内径：35mm テープ幅：45mm |
| 適用電線 | 自動車低圧電線(UL電線) 0.3〜8.0sq |
| テープ長さ調整 | 50〜70mm |
| サイクルタイム | 1.5秒 |
| 巻き回転数 | 5回転 (マシンドラム回転数) |
| 送り精度 | ±2mm程度 |
| 動作方式 | セット位置マイクロSWによる動作 |
| セット角度 | 高さ100mm 30度 傾斜方向から投入 |
| ヒーター | テープ粘着増し用 バリタップ |
| 待機状態 | 設定長さにカットされた状態 |
| モーター | インダクションモーター 40W |
※予告無く、仕様や外観等を変更する場合もあります。予め、ご了承下さい。
※旧型式は、JTM01となります。
動画

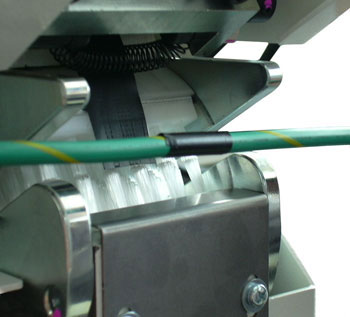

加工例
