電線リール（DRシリーズ) オプション

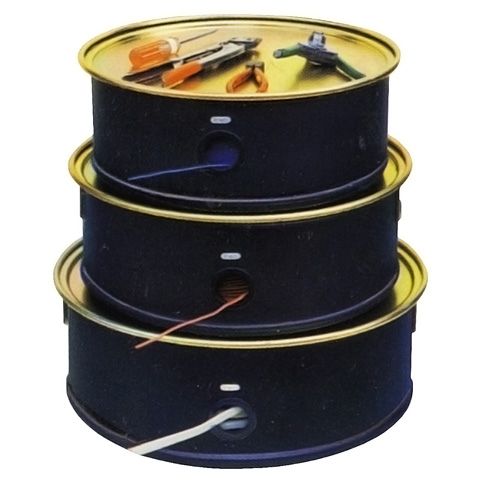

アダプター
別サイズの電線リールを積み重ねる時に便利。電線は横から引き出す事ができます。(同サイズ(同型式)は、アダプター無しで積み重ね可。)ケーブルカッターなどの工具も置く事ができ便利。
| 型式 | 対応リール | W | S | H |
| AB-3 | DR-300 | 390mm | 350mm | 8mm |
| AB-35 | DR-350 | 428mm | 390mm | 8mm |
| AB-4 | DR-400 | 465mm | 427mm | 10mm |
| AB-45 | DR-450 | 520mm | 480mm | 10mm |
| AB-5 | DR-500 | 555mm | 517mm | 10mm |
| AB-6 | DR-600 | 640mm | 603mm | 10mm |

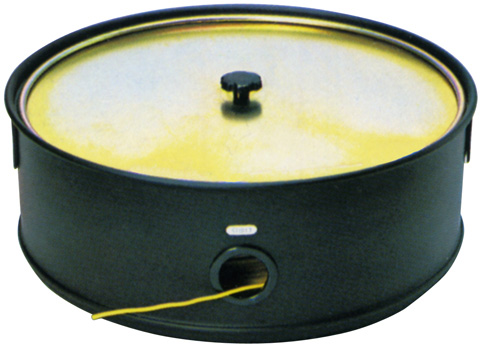

押え板
高速で引き出しを行う場合や、硬銅線等を収納したい場合に便利。
| 型式 | 対応リール | 重量 |
| F-25 | DR-250 | 0.9kg |
| F-3 | DR-300 | 1kg |
| F-35 | DR-350 | 1.4kg |
| F-4 | DR-400 | 2kg |
| F-45 | DR-450 | 3kg |
| F-5 | DR-500 | 3.5kg |
| F-6 | DR-600 | 5kg |

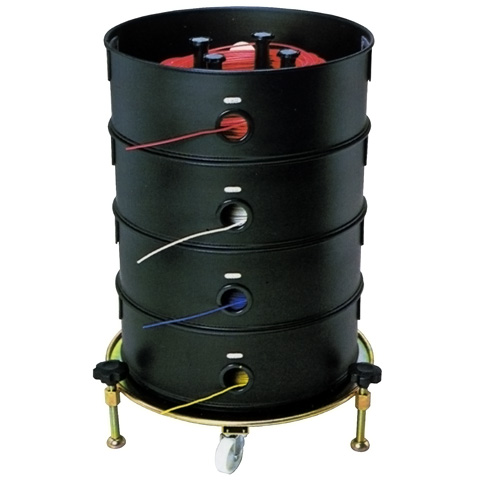

台車
一度に電線リールを運ぶ事ができ便利。また、固定も可。電線は横から引き出す事ができます。キャスターは4つ(前1つ、横2つ、後1つ)採用。
| 型式 | 対応リール | 耐荷重 | 重量 |
| DS-3 | DR-300 | 120kg | 3.2kg |
| DS-35 | DR-350 | 120kg | 3.8kg |
| DS-4 | DR-400 | 120kg | 4kg |
| DS-45 | DR-450 | 120kg | 5kg |
| DS-5 | DR-500 | 160kg | 6kg |
| DS-6 | DR-600 | 160kg | 7kg |
収納台・スタンド
各リールに適した収納台(スタンド)を使用する事で、電線リールの取り出しやリール内にある束電線・束チューブの交換作業が簡単にできるので、作業効率がアップします。また、キャスターが付属していますので、移動も簡単です。固定も可。

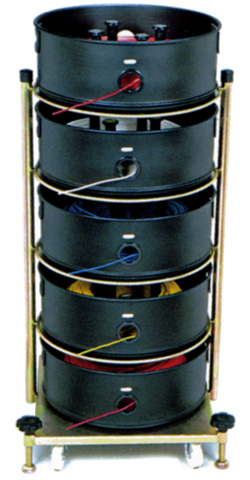

5段収納台
| 型式 | 対応リール | W | S | H | K | 荷重 (1段当り) |
| DS-355 | DR-350 | 475mm | 420mm | 860mm | 190mm | 15kg |
| DS-405 | DR-400 | 515mm | 460mm | 930mm | 200mm | 20kg |
| DS-455 | DR-450 | 555mm | 500mm | 980mm | 220mm | 28kg |
| DS-505 | DR-500 | 630mm | 570mm | 1180mm | 250mm | 33kg |

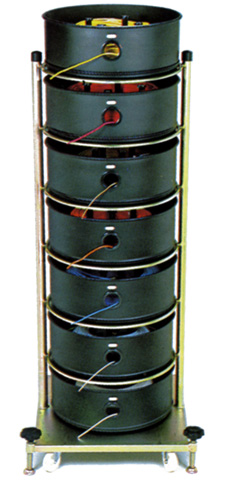

7段収納台
| 型式 | 対応リール | W | S | H | K | 荷重 (1段当り) |
| DS-307 | DR-300 | 450mm | 380mm | 1100mm | 160mm | 13kg |
| DS-357 | DR-350 | 480mm | 420mm | 1280mm | 190mm | 15kg |

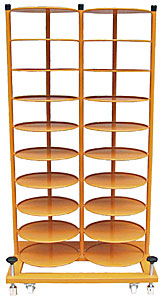

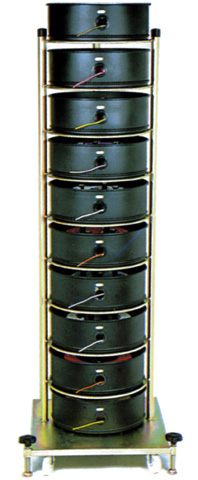

10段1列・2列収納台
| 型式 | 対応リール | W | S | H | K | 荷重 (1段当り) |
| DS-310 (1列) |
DR-300 | 500mm | 380mm | 1580mm | 160mm | 10kg |
| DS-3010W (2列) |
DR-300 | 840mm | 800mm | 1595mm | 160mm | 10kg |

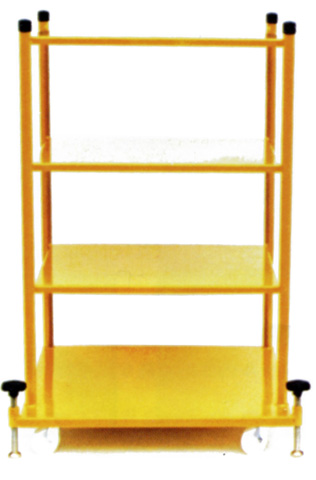

4段収納台
| 型式 | 対応リール | W | S | H | K | 荷重 (1段当り) |
| DS-604 | DR-600 | 695mm | 640mm | 1125mm | 320mm | 30kg |
※電線リールの部品(内径調整棒、引き出し口、ゴム足等)の対応も可能です。
※同サイズ(同型式)の積み重ねの場合、アダプターは必要ありません。
対応リール
電線・チューブリール
DRシリーズ
便利で使いやすい電線リール。各種サイズをご用意。
DRシリーズ
便利で使いやすい電線リール。各種サイズをご用意。
