ブレーキ付電線リール DR-30
回転リールによりスムーズな送り出し
 |
GLW社（独）正規代理店
ブレーキ付電線リール
DR-30 |
特長
- 電気やエアーといった動力源は一切使用しておりませんので、どこでも使用できます。
(電線切断機の送りローラーが動力源となります。) - リールが、できるだけ負荷がかからない様に回転するので、束電線の送り出しがスムーズ。
- バネ式ブレーキ機構が、回転しすぎを防止します。
- 電線束の内径に合わせて自由に調節が可能。
- 姉妹機としてボビン巻き仕様(型式：DR-30K)を用意。
仕様
| 製品名 | ブレーキ付電線リール |
| 型式 | DR-30 |
| 外形寸法 | W420 × L380 × H200 mm |
| プレート部 | 300mm |
| 重量 | 2kg |
| リール外径 | 最大：260mm |
| リール内径 | 80〜170mm |
| リール高さ | 最大：120mm |
| 耐荷重 | 最大：7kg |
| テーブル径 | 300mm |
| 姉妹機 | ボビン巻き仕様(DR-30K) |
※事前に予告無く、製品の外観や仕様(スペック)等を変更する場合もございます。予めご了承ください。
※DR-30とDR-30Kは、互換性があります。(一部パーツ交換のみ)
動画
機種 (2機種)
束巻き電線・チューブ用
(型式：DR-30)
リール外径：最大260mm、リール内径：80〜170mm、リール高さ：最大120mm

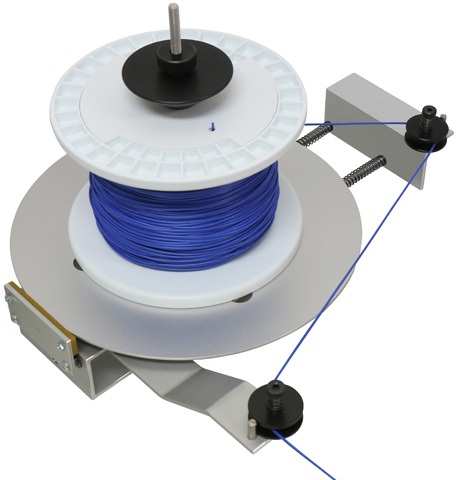

ボビン巻き用
(型式：DR-30K)
写真例は、P-10ボビン(ツバ径：200mm、軸孔径：25mm、全長134mm)
※DR-30とDR-30Kは、互換性があります。(一部パーツ交換のみ)
※DR-30KのP-10ボビンは、例として記載しており、様々なボビンに対応しています。
外観

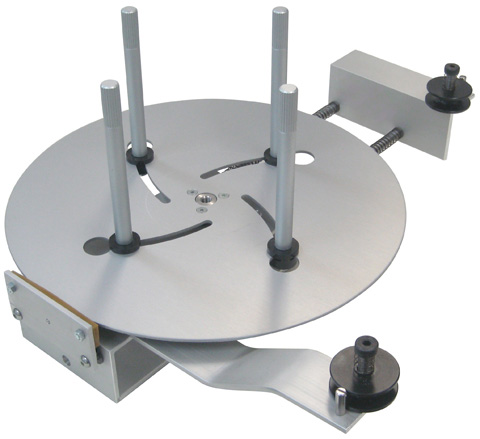

束巻き電線・チューブ用
(型式：DR-30)
(型式：DR-30)

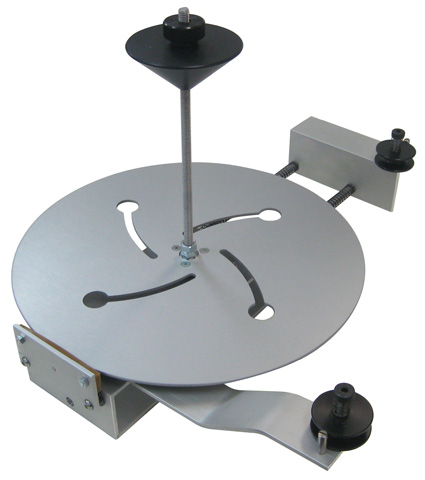

ボビン巻き用
(型式：DR-30K)
(型式：DR-30K)

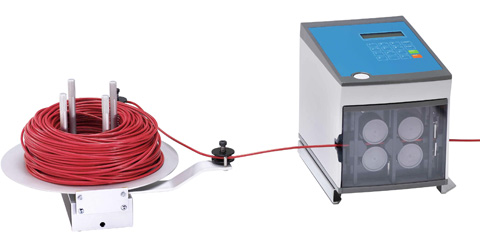

電線切断機(型式：LC100J)との
連動の様子
連動の様子
合わせてご検討下さい
電線測長切断例
 電線リール DR-30 |
 |
 電線ケーブルカッター LC100J |
