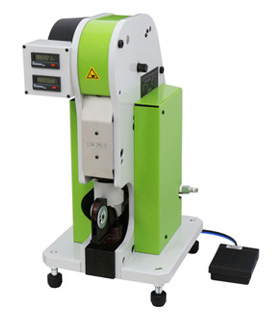

卓上型端子圧着機 CM25-3
幅広いサイズに対応
端子を差し込んでフットスイッチを踏むだけの簡単操作
 |
 卓上型端子圧着機
CM25-3 |
特長
- コンタクトピン用とフェルール端子用は、ヘッド交換だけで対応。
- 0.14〜6sqのクローズドバレル端子を4インデント形状に圧着します。
- フェルール用は、0.08〜10sqをスクエアー(四角)形状に圧着。
- フェルール端子は、絶縁カラー付き・絶縁カラー無しの両方に対応しています。
- コンタクトピン用の圧着深度は、ダイヤルで0.01mm単位の調節可。
- 付属ピンゲージで、端子サイズを正確に計測・調節。
- 圧着ダイス取り付け部は、360度回転。左利きの方にも対応。
- ドイツ製。エアーのみで動作。(電気不要)
- 小型デスクトップサイズでも頑丈・メンテナンス不要。
仕様
| 製品名 | 卓上型端子圧着機 | |
| 型式 | CM25-3 | |
| 対応端子 (圧着ヘッド交換で両端子に対応) |
フェルール | コンタクトピン |
| 製造元 |  Rennsteig (レンシュタイグ) |
|
| 外形寸法 | W240 × L300 × H480 mm | |
| 重量 | 30.6kg | |
| 圧着能力 | フェルールサイズ 0.08〜10sq (AWG28〜8) ----- ツインフェルールサイズ 2×0.25sq〜2×6sq |
0.14〜6sq (AWG26〜10) |
| 圧着形状 | スクエアー(四面ギザギザ) | 4インデント(4点同時) |
| 圧着強度 | 25kN | |
| エアー圧着 | 6Bar | |
| サイクルタイム | 1秒 | |
| カウンター | 5桁 (総圧着数、1日の圧着数) | |
| ドライブ | エアーのみ | |
| 付属品 | 本体、圧着ヘッド(フェルールorコンタクトピン用)、フットスイッチ | |
| オプション | ・圧着ユニット PEW8.72 (0.08〜2.5sq対応) ・圧着ユニット PEW8.76 (1.5〜10sq対応) |
|
機種

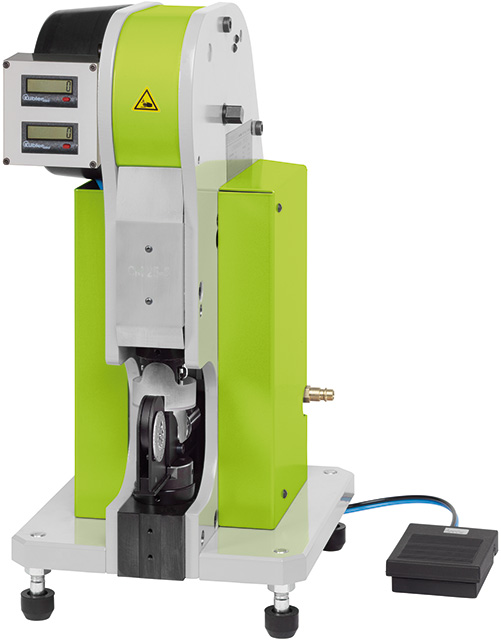

フェルール端子用

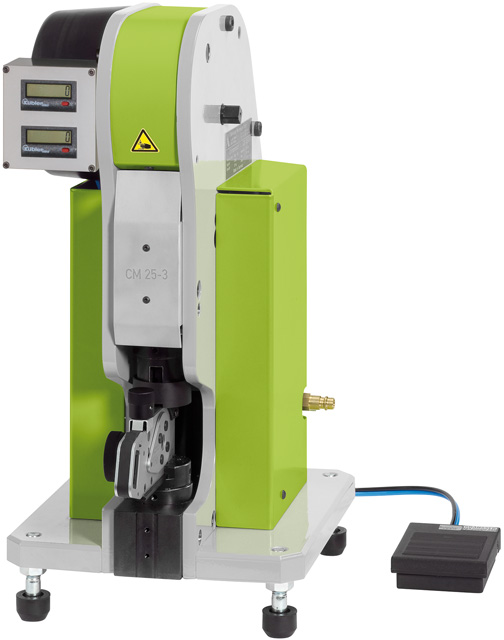

コンタクトピン用
※圧着ヘッド交換で、フェルール・コンタクトピンの両端子に対応。
動画

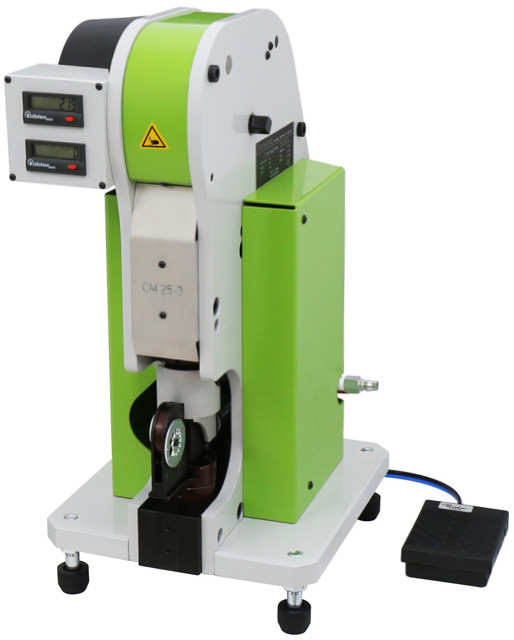

外観

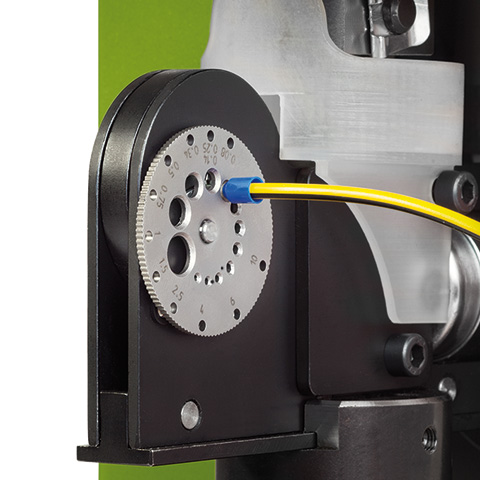

圧着ユニット部分
フェルール
フェルール

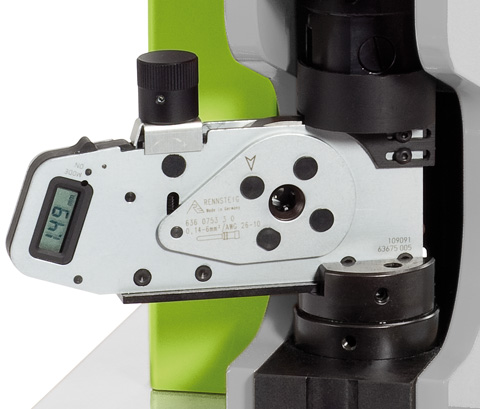

圧着ユニット部分
コンタクトピン
コンタクトピン

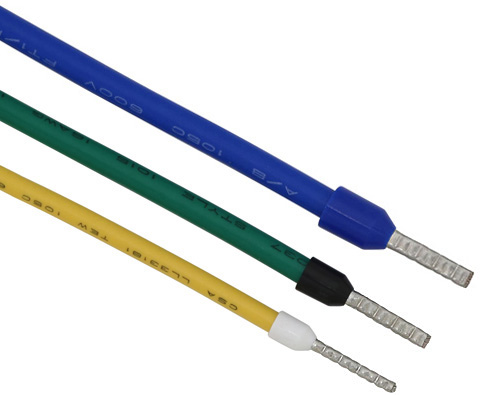

フェルール
四角形状に圧着
四角形状に圧着

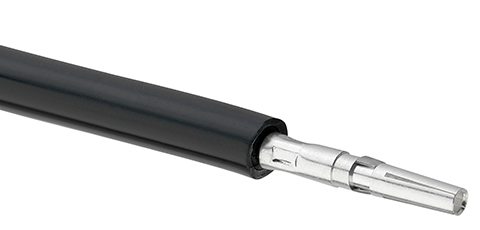

コンタクトピン
0.01mmと細かい圧着深度
0.01mmと細かい圧着深度
関連製品
フェルール圧着工具
PEW8.84
圧着形状：四角形
サイズ：0.08sq〜10sq
PEW8.84
圧着形状：四角形
サイズ：0.08sq〜10sq
4インデント圧着工具
PEW8.75-3
コンタクトピン
サイズ：0.14〜6sq
PEW8.75-3
コンタクトピン
サイズ：0.14〜6sq
※CM25-3の製品イメージは、上記の工具が卓上型になったイメージをして戴ければと思います。
