デジタル圧着工具 PEW8.76-3
1.5sq〜10sqピン用、圧着深度をデジタル表示
 |
 デジタル圧着工具
PEW8.76-3 |
特長
- 1.5sq〜10sq (AWG15〜7)のクローズドバレル端子オス・メスタイプを4インデント形状に圧着。
- ドイツ製のデジタル式圧着工具です。
- 端子サイズのデジタル表示で、圧着値の誤セットを防止します。
- 表示形式の選択ができます。ミリ(mm)やインチ(inch)表示の切替、MILに基づいた表示。
- 国際規格 DIN IEC 60352-2規格準拠のドイツ製。
- RoHS対応。
- ゲージバー(付属)で0.01mm迄精密に設定できます。
- ロケーターは、12個の異なる端子のポジションに対応します。
仕様
| 製品名 | デジタル圧着工具 |
| 型式 | PEW8.76-3 |
| 製造元 |  Rennsteig (レンシュタイク) - ドイツ |
| 外形寸法 | L230mm |
| 重量 | 1220g |
| 対応端子 | ●メーカー Harting(ハーディング)、Ilme(イルメ)、Phoenix(フエニックス)、Amphenol(アンフェノール)、Tyco(タイコ)、Weidmuller(ワイドミュラー)、Walther、HTS、三桂製作所 ●サイズ 1.6、2.4、2.5、3.6、4.0 |
| 端子形状 |  クローズドバレル端子 オス・メス |
| 圧着能力 | 1.5sq〜10sq (AWG15〜AWG7) |
| 圧着形状 |  4Indent (4インデント) |
| ロケーター | 12ポジション |
| 圧着調節値 | 0.01mm単位 |
| ディスプレイ | mm(ミリ)、inch(インチ)、MIL規格に基づいたポジション |
| 付属品 | 標準ロケーター、六角レンチ、ゲージバー(圧着爪摩耗チェック用)、調節値表 |
| オプション | ユニバーサルロケーター |

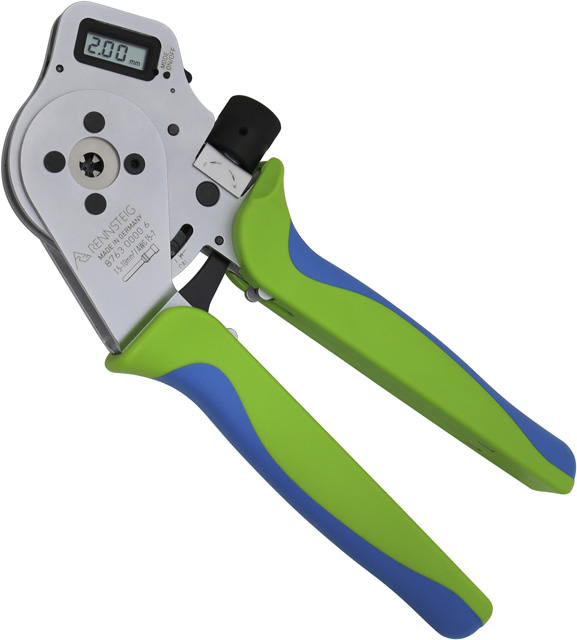

外観

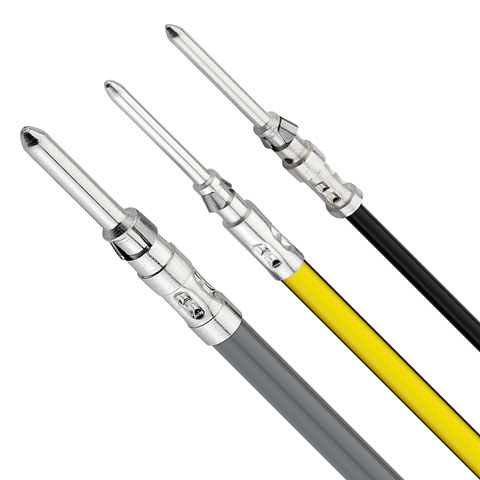

圧着サンプル

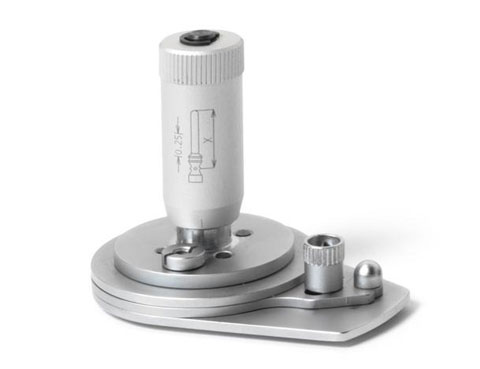

ユニバーサルロケーター

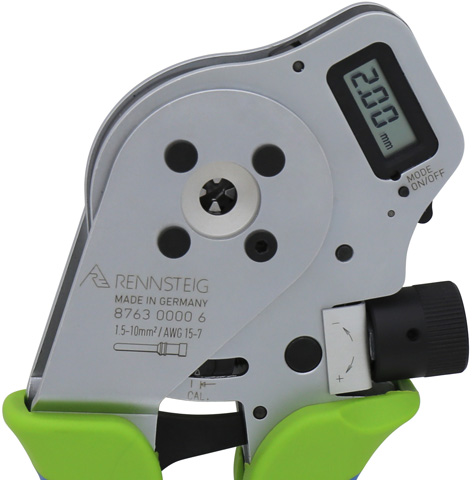

圧着・デジタル表示部

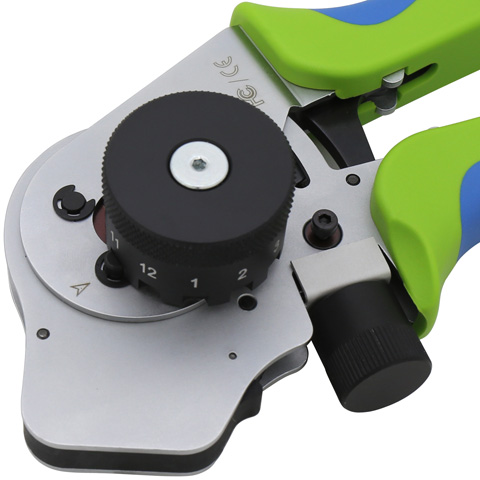

標準ロケーター

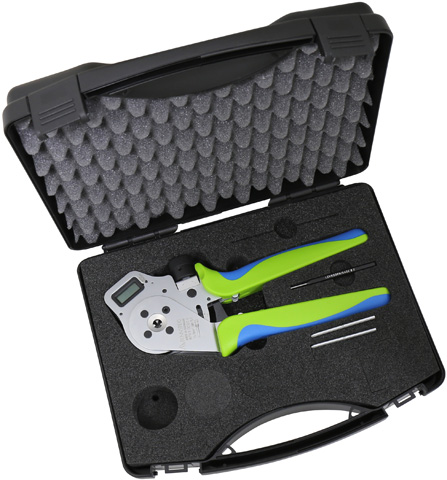

ケース収納時
※画像・写真をクリックすると拡大図が表示されます。
