安価な手動式の縦型スタンド。引張強度・圧縮強度・剥離強度を測定。

手動引張試験機

TOP > 引っ張り試験機 > 引張試験機(荷重測定スタンド) > 手動引張試験機:MX

手動引張試験機

手動引張試験機 HVシリーズ

ハンドル式でストロークが長いタイプ

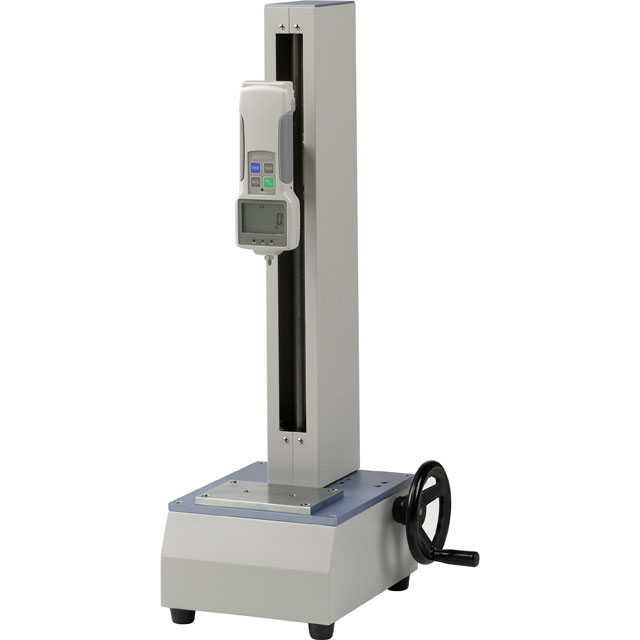

手動引張試験機/HV-1000N
手動引張試験機
HVシリーズ
印刷する

特長

仕様

製品名 手動引張試験機
型式 HV-500NU HV-1000N HV-3000N
許容荷重 500N 1000N 3000N
送り量 2mm/ハンドル1回転 1.2mm/ハンドル1回転 0.6mm/ハンドル1回転
ストローク
(ヘッドの稼動距離)
240mm
(ロングストローク仕様:440mm)
375mm
(ロングストローク仕様:525mm)
415mm
外形寸法 W327 × L309 × H598 mm W305 × L275 × H730 mm W355 × L310 × H744 mm
重量 10kg 18kg 24kg
オプション ロングストローク仕様 (HV-500NU、HV-1000N)
(大きめ・伸びる材料等ストロークが必要な場合)
測長器 (プッシュプルゲージの移動量を表示)
引っ張りアタッチメント
圧縮アタッチメント

※別途プッシュプルゲージ(フォースゲージ)が必要です。

HVシリーズ(引張試験機・測定スタンド)

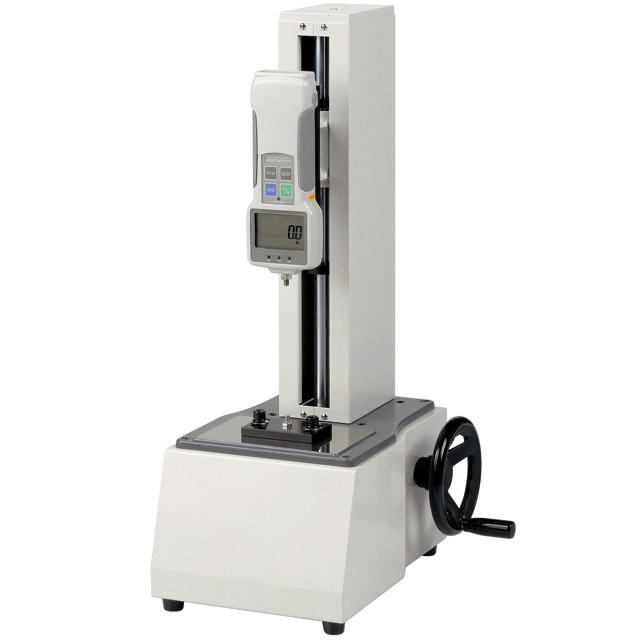

測定スタンド/HV-500N
許容荷重:500N
測定スタンド/HV-1000N
許容荷重:1000N
測定スタンド/HV-3000N
許容荷重:3000N

※別途プッシュプルゲージが必要となります。

プッシュプルゲージ

プッシュプルゲージ(型式:FB)
アナログ式 普及型
許容荷重 500N
プッシュプルゲージ(型式:PS)
アナログ式 標準
許容荷重 500N
プッシュプルゲージ(型式:PSH(高荷重型))
アナログ式 高荷重モデル
許容荷重 3000N
プッシュプルゲージ(型式:DST・DSV)
デジタル式 普及モデル
許容荷重 1000N
プッシュプルゲージ/(型式:ZT(高荷重型))
デジタル式 高荷重モデル
許容荷重 5000N
プッシュプルゲージ(型式:ZT)
デジタル式 標準モデル
許容荷重 1000N

※別途プッシュプルゲージが必要となります。
※PSH、ZT(高荷重)は、HV-3000Nとの接続になります。
